申请日2016.08.23
公开(公告)日2017.02.08
IPC分类号C02F3/28; C02F11/04
摘要
本实用新型涉及防冻型污水处理系统，包括分体式蹲便器和多个化粪池，所有的所述化粪池依次连通;所述分体式蹲便器包括底座、盆体和盖板，所述底座通过连接件与任意一个所述化粪池连通，其余的所述化粪池的顶部设有顶盖;所述盆体和所述底座可拆卸连接，所述盆体的底部设有与所述连接件连通的排泄孔;所述盖板的一端与所述底座的一端铰接。本实用新型的有益效果为：采用分体式蹲便器，依据季节、气候的变化选择不同的如厕方式，从而实现了冬季防冻、夏季防臭、防病霉生物传播的目的，并且节约成本。
摘要附图
权利要求书

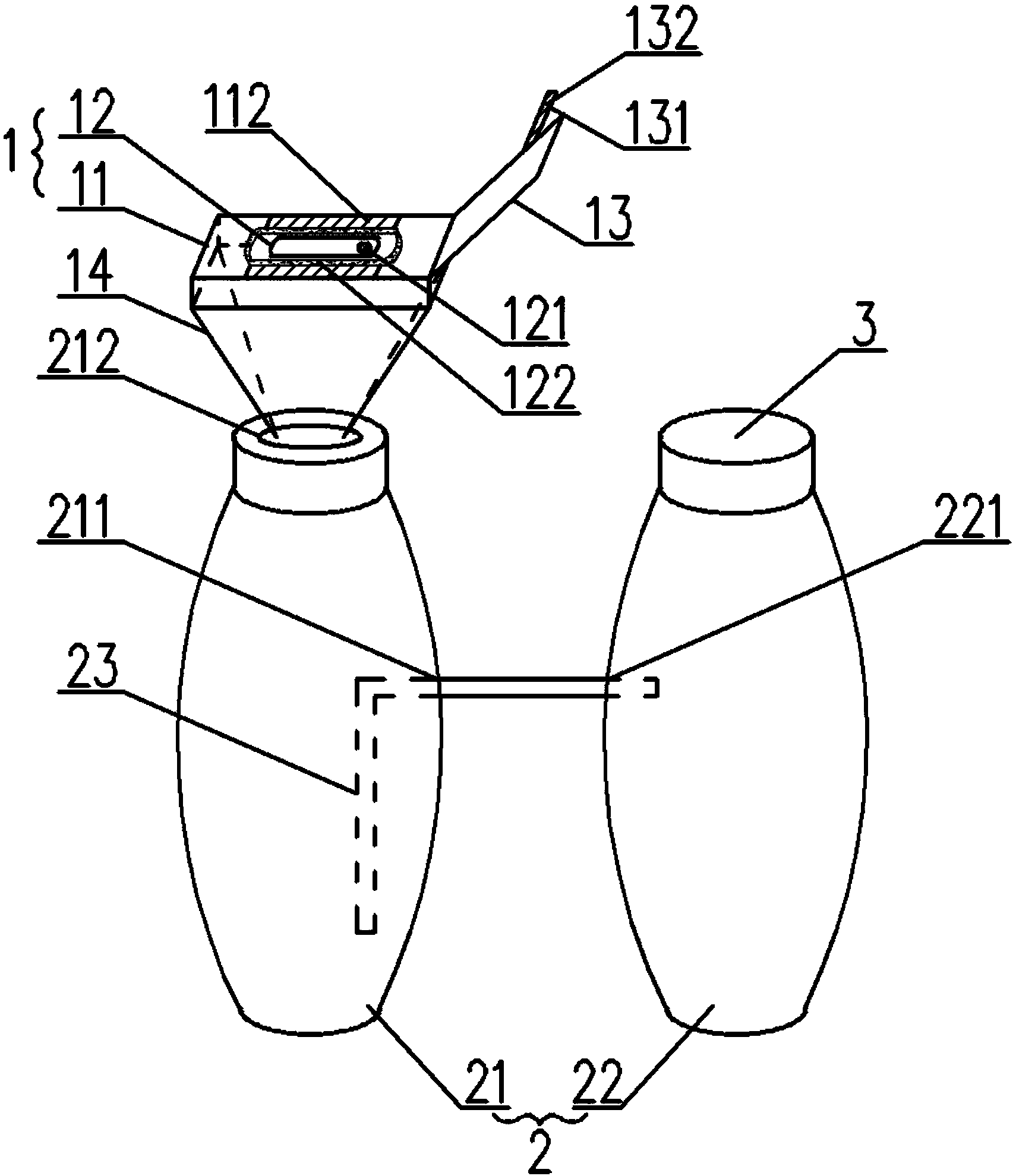

1.防冻型污水处理系统，其特征在于：包括分体式蹲便器(1)和多个化粪池(2)，所有的所述化粪池(2)依次连通;
所述分体式蹲便器(1)包括底座(11)、盆体(12)和盖板(13)，所述底座(11)通过连接件(14)与任意一个所述化粪池(2)连通，其余的所述化粪池(2)的顶部设有顶盖(3);所述盆体(12)和所述底座(11)可拆卸连接，所述盆体(12)的底部设有与所述连接件(14)连通的排泄孔(121);所述盖板(13)的一端与所述底座(11)的一端铰接。
2.根据权利要求1所述的防冻型污水处理系统，其特征在于：所述底座(11)上设有用于安装所述盆体(12)的凹槽(111)，所述凹槽(111)与所述连接件(14)连通;
所述底座(11)的顶部设有两个防滑板(112)，两个所述防滑板(112)关于所述凹槽(111)的轴线对称设置。
3.根据权利要求2所述的防冻型污水处理系统，其特征在于：所述盆体(12)的上边沿向外延伸形成用于将所述盆体(12)卡在所述凹槽(111)内的凸檐(122)。
4.根据权利要求1所述的防冻型污水处理系统，其特征在于：所述盖板(13)上设有手柄(131)，所述手柄(131)上设有防滑螺纹(132)。
5.根据权利要求4所述的防冻型污水处理系统，其特征在于：所述盖板(13)由聚苯乙烯和聚氯乙烯合成;
制备所述盖板(13)的聚苯乙烯的厚度为2～4cm，制备所述盖板(13)的聚氯乙烯的厚度为3～7mm。
6.根据权利要求1～5任意一项所述的防冻型污水处理系统，其特征在于：所述连接件(14)为漏斗形。
7.根据权利要求1所述的防冻型污水处理系统，其特征在于：所述化粪池(2)包括第一化粪池(21)和第二化粪池(22)，所述第一化粪池(21)的顶部通过所述连接件(14)与所述底座(11)连通，所述连接件(14)与所述第一化粪池(21)通过密封件(212)密封，所述第二化粪池(22)的顶部设有所述顶盖(3);所述第一化粪池(21)与所述第二化粪池(22)通过过粪管(23)连通。
8.根据权利要求7所述的防冻型污水处理系统，其特征在于：所述第一化粪池(21)的侧壁上设有第一通孔(211)，所述第二化粪池(22)的侧壁上设有第二通孔(221)，所述过粪管(23)的第一端依次穿过所述第一通孔(211)和所述第二通孔(221)将所述第一化粪池(21)和所述第二化粪池(22)连通，所述过粪管(23)的第二端位于所述第一化粪池(21)内。
9.根据权利要求8所述的防冻型污水处理系统，其特征在于：所述过粪管(23)为倒L形。
10.根据权利要求9所述的防冻型污水处理系统，其特征在于：所述过粪管(23)的顶部与所述第一化粪池(21)的顶部之间的距离为所述第一化粪池(21)高度的1/4～1/2;
所述过粪管(23)的底部与所述第一化粪池(21)的底部之间的距离为所述第一化粪池(21)高度的1/4～1/2。
说明书
防冻型污水处理系统
技术领域
本实用新型涉及水处理技术领域，尤其涉及防冻型污水处理系统。
背景技术
随着城乡新农村建设深入，农村改水改厕，人畜粪便及污水处理，环保，防地下水污染，抗渗漏工程也如火如涂展开。目前，大多数的村民采用节水型冲厕器不仅造价成本高，而且防冻性能差，特别是进入冬季时，由于厕所内的温度较低，在冲厕的过程中水会在冲厕器结冰，将排水孔堵塞，从而冲厕器不能继续使用，造成了极大的不便。因此，有必要提出一种防冻性能好、造价成本低的污水处理系统显得十分必要。
实用新型内容
本实用新型提供了防冻型污水处理系统，采用分体式蹲便器，依据季节、气候的变化选择不同的如厕方式，从而实现了冬季防冻、夏季防臭、防病霉生物传播的目的，并且节约成本。
本实用新型所采用的技术方案为：
防冻型污水处理系统，包括分体式蹲便器和多个化粪池，所有的所述化粪池依次连通;
所述分体式蹲便器包括底座、盆体和盖板，所述底座通过连接件与任意一个所述化粪池连通，其余的所述化粪池的顶部设有顶盖;所述盆体和所述底座可拆卸连接，所述盆体的底部设有与所述连接件连通的排泄孔;所述盖板的一端与所述底座的一端铰接。
进一步的，所述底座上设有用于安装所述盆体的凹槽，所述凹槽与所述连接件连通;
所述底座的顶部设有两个防滑板，两个所述防滑板关于所述凹槽的轴线对称设置。
进一步的，所述盆体的上边沿向外延伸形成用于将所述盆体卡在所述凹槽内的凸檐。
进一步的，所述盖板上设有手柄，所述手柄上设有防滑螺纹。
进一步的，所述盖板由聚苯乙烯和聚氯乙烯合成;
制备所述盖板的聚苯乙烯的厚度为2～4cm，制备所述盖板的聚氯乙烯的厚度为3～7mm。
进一步的，所述连接件为漏斗形。
进一步的，所述化粪池包括第一化粪池和第二化粪池，所述第一化粪池的顶部通过所述连接件与所述底座连通，所述连接件与所述第一化粪池通过密封件密封，所述第二化粪池的顶部设有所述顶盖;所述第一化粪池与所述第二化粪池通过过粪管连通。
进一步的，所述第一化粪池的侧壁上设有第一通孔，所述第二化粪池的侧壁上设有第二通孔，所述过粪管的第一端依次穿过所述第一通孔和所述第二通孔将所述第一化粪池和所述第二化粪池连通，所述过粪管的第二端位于所述第一化粪池内。
进一步的，所述过粪管为倒L形。
进一步的，所述过粪管的顶部与所述第一化粪池的顶部之间的距离为所述第一化粪池高度的1/4～1/2;
所述过粪管的底部与所述第一化粪池的底部之间的距离为所述第一化粪池高度的1/4～1/2。
本实用新型的有益效果：
1、采用分体式蹲便器，依据季节、气候的变化选择不同的如厕方式，在夏季时，将盆体放置在底座上，使得化粪池通过排泄孔与外界连通，缩小了化粪池与外界连通的横截面积，从而实现了夏季防臭、防病霉生物传播的目的;在冬季时，将盆体取下，使用者通过底座直接如厕，不需要冲水，实现了冬季防冻的功能;而且可以通过盖板遮盖底座，实现了防臭的目的。制作工艺简单、安装方便，节约成本。
2、防滑板有效防止了使用者在如厕的过程中，因地面湿滑出现摔倒等意外事故的发现，提高了防冻型污水处理系统的安全性能。
3、漏斗形连接件的内壁空间大，冬季连接件的侧壁不易存粪，夏季通过盆体密封，从而实现了无害化处理。
4、所有的化粪池通过倒L形过粪管依次连通，为粪便的存储提供了足够的空间，产品更适用于农村人畜粪便的堆积、沉淀、发酵、排放，在用作农家肥前最大限度的将致病菌、病毒和寄生虫卵杀死，使其达到绿色无公害。化粪池结构设计简单，尺寸紧凑，可有效节约用地，费用低廉，方便今后农户养护或取肥。
5、在安装过程中，只有分体式蹲便器和连接件需要水泥固定，化粪池需要土方工程外，其余均为配件组装，运输方便、施工简单，并且总施工成本比现有技术节约75%左右。
