申请日2016.08.23
公开(公告)日2017.02.15
IPC分类号C02F3/28
摘要
本实用新型公开了一种控温型厌氧污水处理设备，包括进水池、进水泵、厌氧膜生物反应器及出水泵，所述厌氧膜生物反应器由反应器壳、位于所述反应器壳内腔下部的膜组件、位于所述膜组件下部的若干搅拌泵、位于所述膜组件上部两侧的加热组件及位于所述反应器壳上部一侧的液位控制仪构成，所述加热组件由加热棒及与所述加热棒连接的温控装置构成，所述温控装置由温度传感器、ADC模块、单片机、显示控制模块及电源模块构成。本实用新型通过优化设计加热组件，结合单片机可以实现对厌氧污水处理智能控温调整，提高整体的去污效率，具有结构设计合理、使用性能优越、控温效果好及去污效果好的特点。

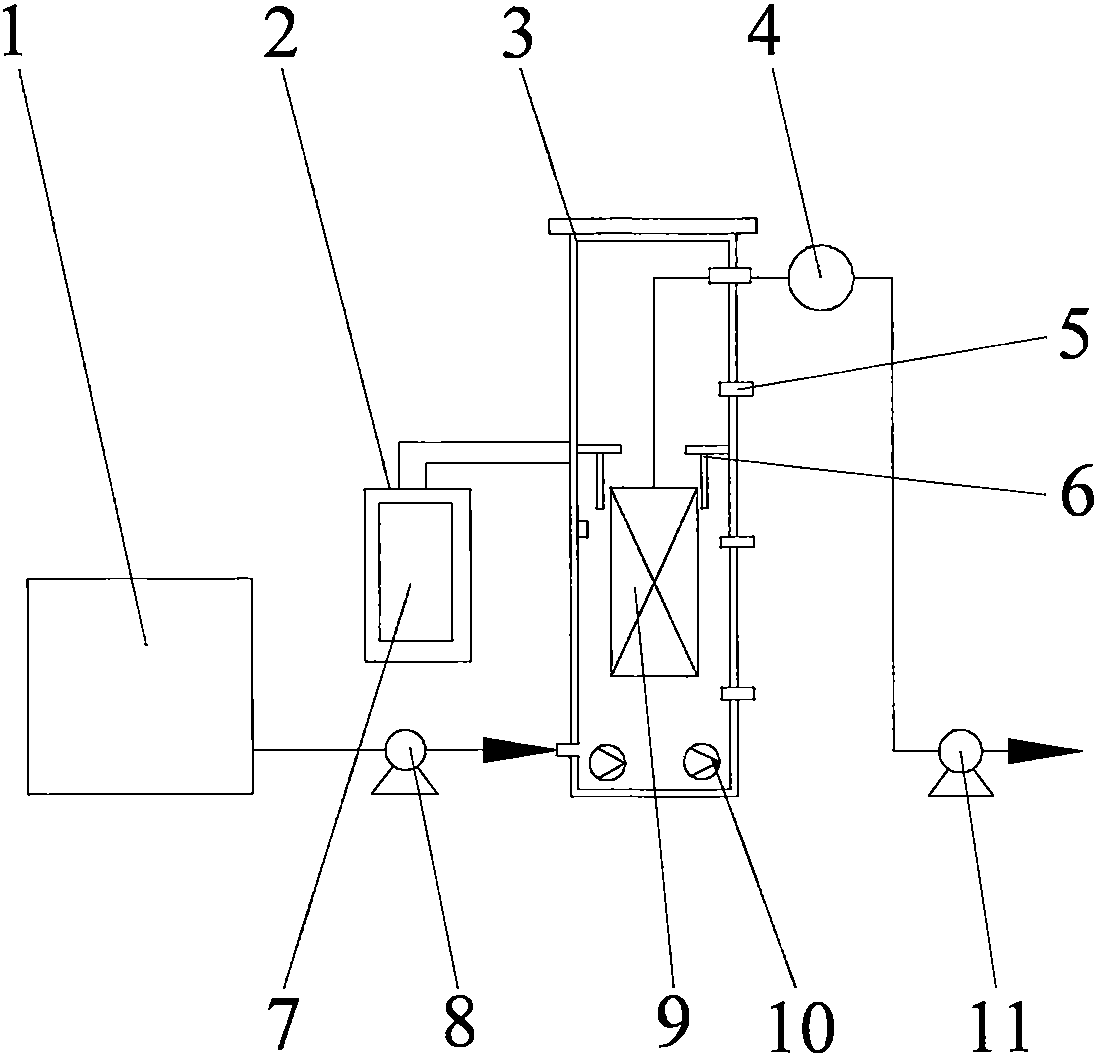

摘要附图
权利要求书
1.一种控温型厌氧污水处理设备，包括进水池、进水泵、厌氧膜生物反应器及出水泵，其特征在于：所述厌氧膜生物反应器由反应器壳、位于所述反应器壳内腔下部的膜组件、位于所述膜组件下部的若干搅拌泵、位于所述膜组件上部两侧的加热组件及位于所述反应器壳上部一侧的液位控制仪构成，所述加热组件由加热棒及与所述加热棒连接的温控装置构成，所述温控装置由温度传感器、ADC模块、单片机、显示控制模块及电源模块构成，所述温度传感器用于检测内部温度数据，所述温度传感器将检测的温度数据通过ADC模块完成模数转换并传输至单片机内，所述单片机用于指令读取及数据分析传输，所述单片机与所述显示控制模块电信号互通，所述单片机采用STM32F107芯片，所述显示控制模块为TFT触摸屏，所述单片机控制所述加热棒。
2.根据权利要求1所述的一种控温型厌氧污水处理设备，其特征在于：所述搅拌泵数量为2个。
3.根据权利要求1所述的一种控温型厌氧污水处理设备，其特征在于：所述出水泵与所述厌氧膜生物反应器之间设有一真空压力表。
4.根据权利要求1所述的一种控温型厌氧污水处理设备，其特征在于：所述电源模块分别与所述温度传感器、ADC模块、单片机、显示控制模块及加热棒电连接。
说明书
一种控温型厌氧污水处理设备
技术领域
本实用新型涉及污水处理技术领域，特别涉及一种控温型厌氧污水处理设备。
背景技术
厌氧污水处理设备是一种常见的污水处理设备，但是现有的厌氧污水处理设备一般不能控制反应温度，不便于厌氧菌对污水中有机物的降解，使得污水的处理效率较低，即使增加温度显示装置，通常也无法实现智能调控控制，导致存在一定的局限性。
实用新型内容
本实用新型解决了上述不足，提供了一种控温型厌氧污水处理设备，一种土木工程用建筑模板连接架，具有结构设计合理、安装固定便捷、施工方便及安全性高的特点。
本实用新型所解决的技术问题可以采用以下技术方案来实现：
一种控温型厌氧污水处理设备，包括进水池、进水泵、厌氧膜生物反应器及出水泵，所述厌氧膜生物反应器由反应器壳、位于所述反应器壳内腔下部的膜组件、位于所述膜组件下部的若干搅拌泵、位于所述膜组件上部两侧的加热组件及位于所述反应器壳上部一侧的液位控制仪构成，所述加热组件由加热棒及与所述加热棒连接的温控装置构成，所述温控装置由温度传感器、ADC模块、单片机、显示控制模块及电源模块构成，所述温度传感器用于检测内部温度数据，所述温度传感器将检测的温度数据通过ADC模块完成模数转换并传输至单片机内，所述单片机用于指令读取及数据分析传输，所述单片机与所述显示控制模块电信号互通，所述单片机采用STM32F107芯片，所述显示控制模块为TFT触摸屏，所述单片机控制所述加热棒。
所述搅拌泵数量为2个。
所述出水泵与所述厌氧膜生物反应器之间设有一真空压力表。
所述电源模块分别与所述温度传感器、ADC模块、单片机、显示控制模块及加热棒电连接。
本实用新型与现有技术相比具有如下突出优点和效果：本实用新型通过优化设计加热组件，结合单片机可以实现对厌氧污水处理智能控温调整，提高整体的去污效率，具有结构设计合理、使用性能优越、控温效果好及去污效果好的特点。
