申请日2016.08.23
公开(公告)日2017.03.08
IPC分类号C02F9/10; C02F1/461
摘要
本实用新型属于医疗器械技术领域，提出的用于医院各科室的智能清洗消毒水处理系统，包括依次设置的电位水生成系统和蒸馏水生成装置，电位水生成系统包括相互连接的过滤器、软水器、NaCl溶液储罐和电解槽，过滤器一端与自来水管连接，另一端与软水器和蒸馏水生成装置分别连接，电解槽与酸性电位水管和碱性电位水管均连接，酸性电位水管、碱性电位水管与蒸馏水生成装置均通过电磁阀与各科室用水管路连接，各科室用水管路上设置有智能显示器，电磁阀和智能显示器均与控制器连接。本实用新型采用构思巧妙，解决了现有技术中配置不同比例的清洗消毒剂任务十分繁重，配置时间过长会影响清洗消毒剂性能，影响使用效果的技术问题。
摘要附图
权利要求书

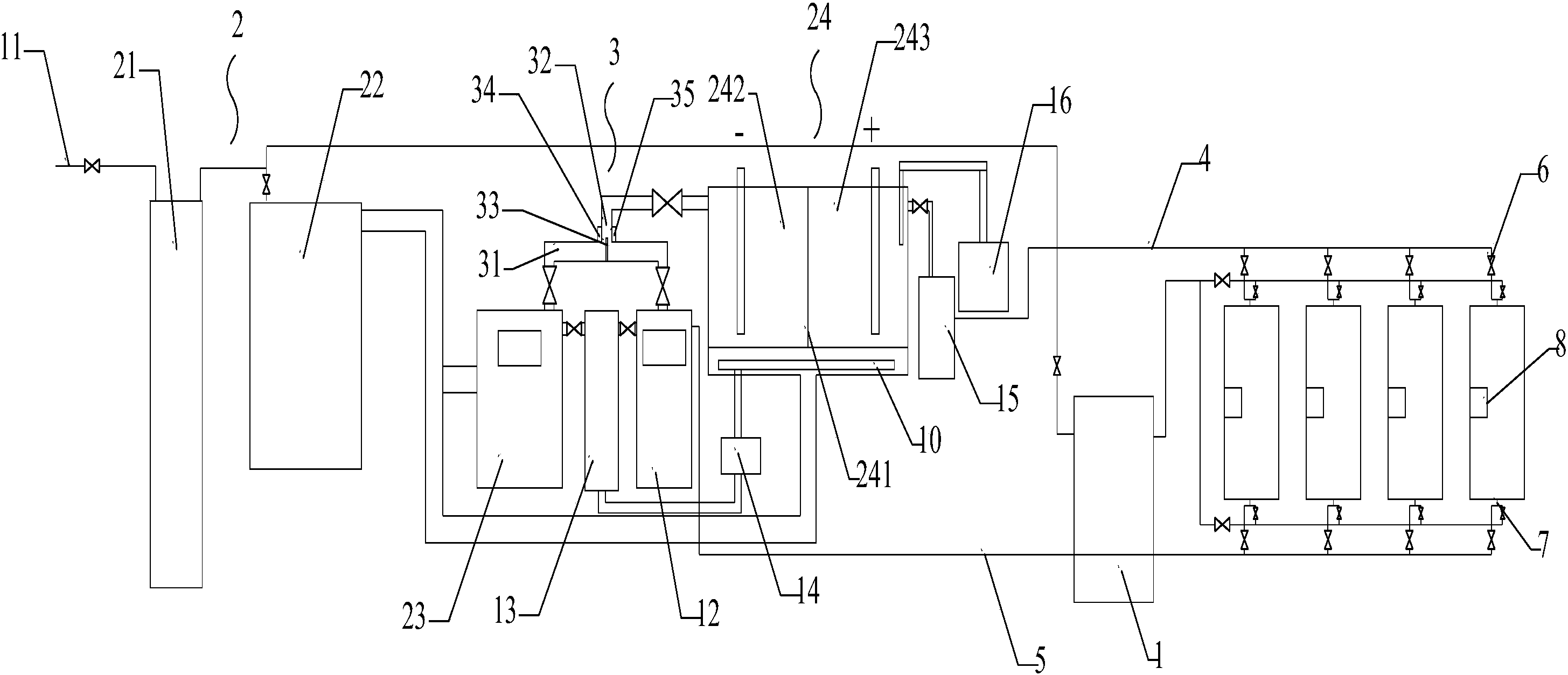

1.用于医院各科室的智能清洗消毒水处理系统，其特征在于，包括依次设置的电位水生成系统(2)和蒸馏水生成装置(1)，所述电位水生成系统(2)包括相互连接的过滤器(21)、软水器(22)、NaCl溶液储罐(23)和电解槽(24)，所述过滤器(21)一端与自来水管(11)连接，另一端与所述软水器(22)和所述蒸馏水生成装置(1)分别连接，所述电解槽(24)与酸性电位水管(4)和碱性电位水管(5)均连接，所述酸性电位水管(4)、所述碱性电位水管(5)与所述蒸馏水生成装置(2)均通过电磁阀(6)与各科室用水管路(7)连接，所述各科室用水管路(7)上设置有智能显示器(8)，所述电磁阀(6)和所述智能显示器(8)均与控制器(9)连接，所述控制器(9)与参数模块(17)和设置模块(18)均连接。
2.根据权利要求1所述的用于医院各科室的智能清洗消毒水处理系统，其特征在于，所述电解槽(24)由离子膜(241)分隔为阴极室(242)和阳极室(243)，且所述电解槽(24)底部设有曝气装置(10)，所述阴极室(242)通过T型管路(3)与所述NaCl溶液储罐(23)和碱性液储罐(12)连接，所述碱性液储罐(12)与所述碱性电位水管(5)连接，所述NaCl溶液储罐(23)和所述碱性液储罐(12)均与气体储罐(13)连接，所述气体储罐(13)通过鼓风机(14)与所述曝气装置(10)连接，所述阳极室(243)与酸性水储罐(15)连接，所述酸性水储罐(15)与所述酸性电位水管(4)连接。
3.根据权利要求2所述的用于医院各科室的智能清洗消毒水处理系统，其特征在于，所述T型管路(3)的横向支管(31)的内壁中央铰接设有分流竖板(33)，所述T型管路(3)的纵向支管(32)两侧对称设有用于控制分流竖板(33)倾斜角度的第一电磁铁(34)和第二电磁铁(35)，所述阳极室(243)内设有PH测试仪(16)，所述第一电磁铁(34)、所述第二电磁铁(35)、所述鼓风机(14)和所述PH测试仪(16)均与所述控制器(9)连接。
4.根据权利要求2所述的用于医院各科室的智能清洗消毒水处理系统，其特征在于，所述曝气装置(10)为曝气管、曝气头或曝气器。
5.根据权利要求3所述的用于医院各科室的智能清洗消毒水处理系统，其特征在于，所述分流竖板(33)为铁磁性金属玻璃分流竖板。
6.根据权利要求1～5任一项所述的用于医院各科室的智能清洗消毒水处理系统，其特征在于，所述控制器(9)与存储模块(19)连接。
说明书
用于医院各科室的智能清洗消毒水处理系统
技术领域
本实用新型属于医疗器械技术领域，涉及一种用于医院各科室的智能清洗消毒水处理系统。
背景技术
医院内各科室往往都有很多需要重复使用的诊疗器械、器具和物品，这些东西常常需要进行清洗消毒，并且其清洗消毒的质量也之间影响着医院的医疗质量安全，同时与与医院感染的控制效果密切相关，是预防和控制院内感染的关键所在。目前，医院内各科室广泛使用的化学消毒剂为过氧乙酸、过氧化氢、臭氧、甲醛等，这些消毒剂往往购买成本高，且存在一定的毒性，易对人体或物品造成损伤，消毒后还需使用大量清水进行清洗，浪费水资源。而酸性电位水(electrolyzed-oxidizing water简称EOW)对粘膜无刺激、不致敏、不致癌，长期使用无毒副作用，使用后遇光、空气及有机物还原成普通水，是一种高科技新型绿色环保杀菌消毒剂，近几年逐渐取代其他化学消毒剂用于医院各科室的清洗消毒使用。但不同物品的耐酸碱度不同，清洗时所需浓度也不同，使用时往往需要配置合适的比例，对于医院这种人群密集的公共场所，物品清洗、消毒量较大，配置不同比例的清洗消毒剂任务十分繁重，且酸性电位水在外界环境下易还原成普通水，配置时间过长会影响清洗消毒剂性能，影响使用效果。
实用新型内容
本实用新型提出一种用于医院各科室的智能清洗消毒水处理系统，解决了现有技术中配置不同比例的清洗消毒剂任务十分繁重，配置时间过长会影响清洗消毒剂性能，影响使用效果的技术问题。
本实用新型的技术方案是这样实现的：
用于医院各科室的智能清洗消毒水处理系统，包括依次设置的电位水生成系统和蒸馏水生成装置，所述电位水生成系统包括相互连接的过滤器、软水器、NaCl溶液储罐和电解槽，所述过滤器一端与自来水管连接，另一端与所述软水器和所述蒸馏水生成装置分别连接，所述电解槽与酸性电位水管和碱性电位水管均连接，所述酸性电位水管、所述碱性电位水管与所述蒸馏水生成装置均通过电磁阀与各科室用水管路连接，所述各科室用水管路上设置有智能显示器，所述电磁阀和所述智能显示器均与控制器连接，所述控制器与参数模块和设置模块均连接。
作为进一步的技术方案，所述电解槽由离子膜分隔为阴极室和阳极室，且所述电解槽底部设有曝气装置，所述阴极室通过T型管路与所述NaCl溶液储罐和碱性液储罐连接，所述碱性液储罐与所述碱性电位水管连接，所述NaCl溶液储罐和所述碱性液储罐均与气体储罐连接，所述气体储罐通过鼓风机与所述曝气装置连接，所述阳极室与酸性水储罐连接，所述酸性水储罐与所述酸性电位水管连接。
作为进一步的技术方案，所述T型管路的横向支管的内壁中央铰接设有分流竖板，所述T型管路的纵向支管两侧对称设有用于控制分流竖板倾斜角度的第一电磁铁和第二电磁铁，所述阳极室内设有PH测试仪，所述第一电磁铁、所述第二电磁铁、所述鼓风机和所述PH测试仪均与所述控制器连接。
作为进一步的技术方案，所述曝气装置为曝气管、曝气头或曝气器。
作为进一步的技术方案，所述分流竖板为铁磁性金属玻璃分流竖板。
作为进一步的技术方案，所述控制器与存储模块连接。
本实用新型使用原理及有益效果为：
1、本实用新型工作时，自来水管的水经过滤器过滤后，一部分经软水器软化成为软化水，一部分经蒸馏水生成装置制成蒸馏水通向各科室用水管路。软化水与NaCl溶液混合后送入电解槽内，经电极电解后生产酸性电位水和碱性电位水。之后酸性电位水和碱性电位水分别通过酸性电位水管和碱性电位水管送至各科室用水管路，以备各科室清洗消毒使用。各科室用水管路上设置有控制器连接的智能显示器，控制器与参数模块和设置模块均连接，其中参数模块内存储了医院各科室需要进行清洗和消毒的绝大多数物品所需清洗消毒剂(酸性电位水或碱性电位水与蒸馏水的混合液)的浓度配比，用户可通过智能显示器直接选择相应的清洗或消毒物品，系统将自动对酸性电位水或碱性电位水与蒸馏水的配比进行设置，并将信号传送至控制器;未存储在内的物品，用户可根据物品特性直接在智能显示器上设置酸性电位水或碱性电位水与蒸馏水的配比，系统将自动将所设配比数据传送至控制器。之后控制器将所接收到的信号进行处理，再控制与酸性电位水管、碱性电位水管和蒸馏水生成装置分别连接的不同电磁阀工作，使得各管路液体配比符合设置要求，满足用户要求。
这一设置使得清洗剂的配置更加简单方便，及时没有专业知识的人也可准确完成，有效满足了不同用户对不同物品进行清洗消毒的使用要求，提高了操作的智能性、便捷性和准确性，保证了清洗消毒剂的性能，避免了人工进行配比时易出现误差和影响使用效果的弊端，大大降低了清洗剂配置的劳动强度，节省了工作时间，提高了工作效率。
2、本实用新型改变了传统电解槽通过电动搅拌器来保证溶液均匀性的做法，随着碱性水不断导入NaCl溶液储罐和碱性液储罐中，NaCl溶液储罐和碱性液储罐中的气体将被挤压排至气体储罐，通过鼓风机经曝气装置送至电解槽，代替电动搅拌器实现液体的搅拌，之后气体又可以经T型管路回流至气体储罐，进行循环使用，NaCl溶液储罐和碱性液储罐中原有气体可事先进行过滤，避免整个过程的安全性和可控性，这一设置有效避免了从外部引入气体给酸性电位水的制备引入杂质的可能性，同时实现了产物和原料的再利用，降低了能耗，符合智能环保的设计要求。
3、本实用新型碱性水导入NaCl溶液储罐和碱性液储罐的比例可以通过设置在T型管路内的分流竖板进行调节。使用时，PH测试仪将阳极室的PH值传送至控制器，控制器根据PH值的大小调节第一电磁铁和第二电磁铁之间的电磁差，从而控制分流竖板的倾斜角度，从而使得碱性水的分配比例得以改变，避免了过多碱性水回流造成酸性电位水PH值过高。这一设置巧妙的利用了分流竖板与不同电磁铁的配合实现了碱性水的分配比例，相较于使用电磁阀来控制，性能更加安全稳定，成本更加低廉。
4、本实用新型中分流竖板为铁磁性金属玻璃分流竖板，具有很强的防腐性和铁磁性，符合分流竖板的使用要求，这一设置很好的保证了分流竖板的使用性能和寿命。
5、本实用新型中控制器与存储模块连接，可对参数模块中未存储的物品清洗消毒剂配比及时进行存储，方便用户下次使用，有效提高了设备的智能性。
