申请日2016.08.23
公开(公告)日2017.03.08
IPC分类号C02F5/02
摘要
本实用新型公开了一种锅炉水处理加药装置，包括注药口、水位表、观察口、锅体、燃烧器和加热室，所述注药口的左侧设置有安全阀，所述水位表的右侧连接有压力表，所述锅体的内部连接有加药箱，且加药箱通过电磁阀与出药孔相互连接，所述加热室的上端安装有压力传感器，且其底部设置有水位传感器，所述燃烧器的上端连接有加热室。该锅炉水处理加药装置，造型美观，且不易造成刮伤，采用化学药剂进行除垢，无污染，对于二次结垢依然能够除去，出水的水质好，等间距分布在加热室上端内壁处的出药孔，进行全方位的出药，除污垢的速度快，效果好，利用水位传感器和压力传感器，自动检测和加药，自动化运行，操作简单，使用方便。

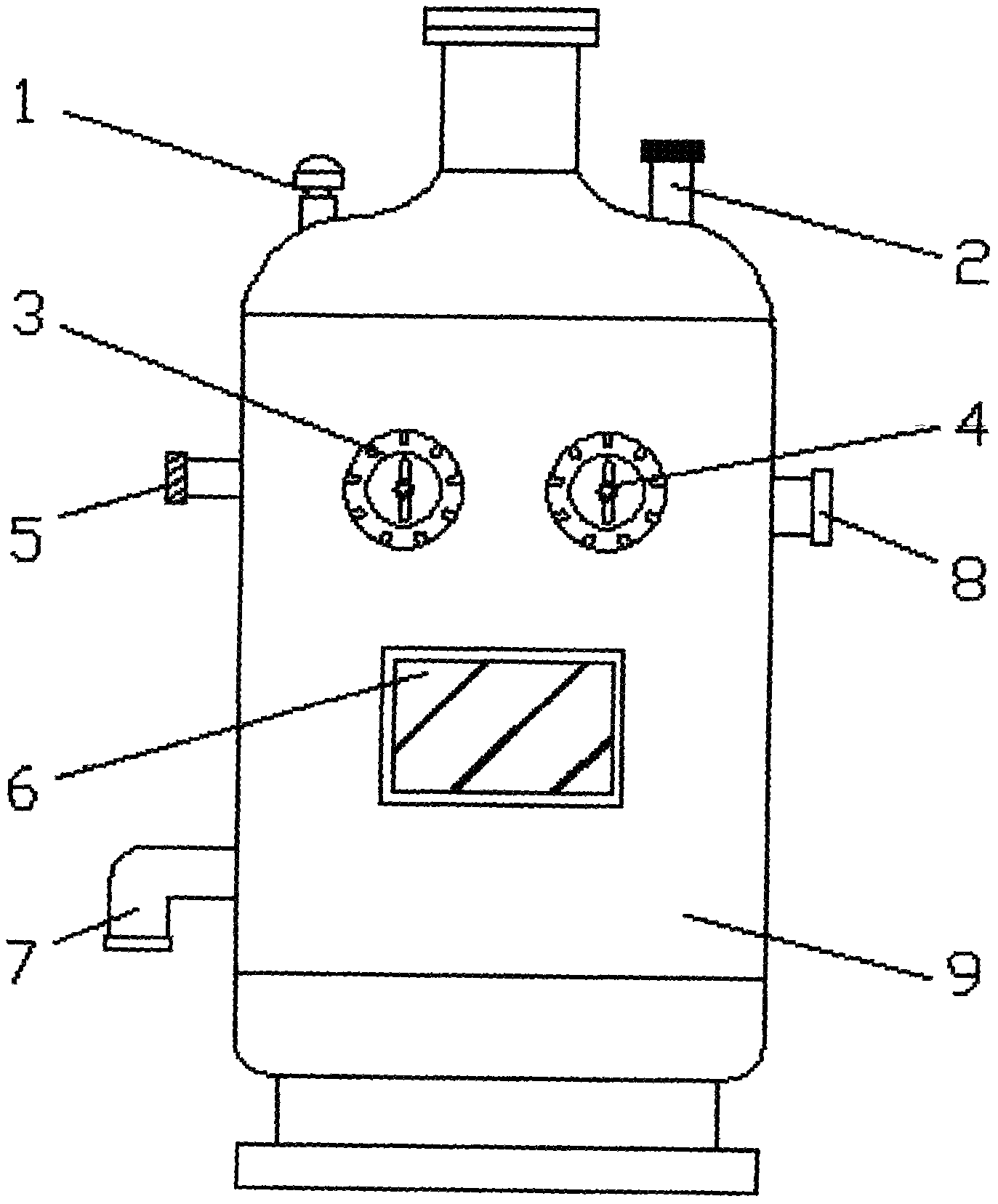

摘要附图
权利要求书
1.一种锅炉水处理加药装置，包括注药口(2)、水位表(3)、观察口(6)、锅体(9)、燃烧器(13)和加热室(16)，其特征在于：所述注药口(2)的左侧设置有安全阀(1)，所述水位表(3)的右侧连接有压力表(4)，且其左侧安装有出气孔(5)，所述观察口(6)位于水位表(3)的下方，且其左侧固定有出水口(7)，所述观察口(6)的右侧设置有进水口(8)，所述锅体(9)的内部连接有加药箱(14)，且加药箱(14)通过电磁阀(10)与出药孔(15)相互连接，所述加热室(16)的上端安装有压力传感器(11)，且其底部设置有水位传感器(12)，所述燃烧器(13)的上端连接有加热室(16)。
2.根据权利要求1所述的一种锅炉水处理加药装置，其特征在于：所述水位表(3)和压力表(4)对称分布在观察口(6)的上端。
3.根据权利要求1所述的一种锅炉水处理加药装置，其特征在于：所述进水口(8)和出水口(7)的垂直高度差为70cm。
4.根据权利要求1所述的一种锅炉水处理加药装置，其特征在于：所述锅体(9)的拐角处为圆弧流线型设计。
5.根据权利要求1所述的一种锅炉水处理加药装置，其特征在于：所述出药孔(15)等间距分布在加热室(16)的上端内壁处。
说明书
一种锅炉水处理加药装置
技术领域
本实用新型涉及锅炉水处理装置技术领域，具体为一种锅炉水处理加药装置。
背景技术
锅炉是一种能量转换设备，锅炉中产生的热水或蒸汽可直接为工业生产和人民生活提供所需热能，也可通过蒸汽动力装置转换为机械能，或再通过发电机将机械能转换为电能。锅炉能够安全、经济、可靠而稳定运行，以及产出合格的蒸汽或热水，而对于锅炉用水处理以及必要的炉内化学处理是极其重要的。
随着社会的发展和能量的不断需求，锅炉的使用量在不断的增多，但是目前锅炉水处理设备在使用时存在着除污垢的效果差，出水的水质不好的问题。为此，需要在原有锅炉水处理设备的基础上进行创新设计。
实用新型内容
本实用新型的目的在于提供一种锅炉水处理加药装置，以解决上述背景技术中提出除污垢的效果差，出水的水质不好的问题。
为实现上述目的，本实用新型提供如下技术方案：一种锅炉水处理加药装置，包括注药口、水位表、观察口、锅体、燃烧器和加热室，所述注药口的左侧设置有安全阀，所述水位表的右侧连接有压力表，且其左侧安装有出气孔，所述观察口位于水位表的下方，且其左侧固定有出水口，所述观察口的右侧设置有进水口，所述锅体的内部连接有加药箱，且加药箱通过电磁阀与出药孔相互连接，所述加热室的上端安装有压力传感器，且其底部设置有水位传感器，所述燃烧器的上端连接有加热室。
优选的，所述水位表和压力表对称分布在观察口的上端。
优选的，所述进水口和出水口的垂直高度差为70cm。
优选的，所述锅体的拐角处为圆弧流线型设计。
优选的，所述出药孔等间距分布在加热室的上端内壁处。
与现有技术相比，本实用新型的有益效果是：该锅炉水处理加药装置，与现有锅炉水处理设备相比较之下，锅体的拐角处为圆弧流线型设计，造型美观，且不易造成刮伤，采用化学药剂进行除垢，无污染，对于二次结垢依然能够除去，出水的水质好，等间距分布在加热室上端内壁处的出药孔，进行全方位的出药，除污垢的速度快，效果好，利用水位传感器和压力传感器，自动检测和加药，自动化运行，操作简单，使用方便。
