申请日2016.08.05
公开(公告)日2017.02.15
IPC分类号C02F3/30
摘要
本实用新型公开了一种地埋式除臭净化冲厕污水处理槽，包括通过隔板隔开并依次连接的厌氧反应一区、厌氧反应二区、好氧反应一区、好氧反应二区、高度处理区和净化过滤区，还包括将净化过滤区清水回流至厌氧反应二区的回流装置，好氧反应一区和好氧反应二区底部安装有曝气管，本实用新型采用地埋式处理槽，通过复合微生物技术除臭、高效固体过滤材料过滤、消毒、杀菌，可净化冲厕污水以使水质达到排放标准，且不生蚊蝇，生态环保，有较高应用价值。
权利要求书

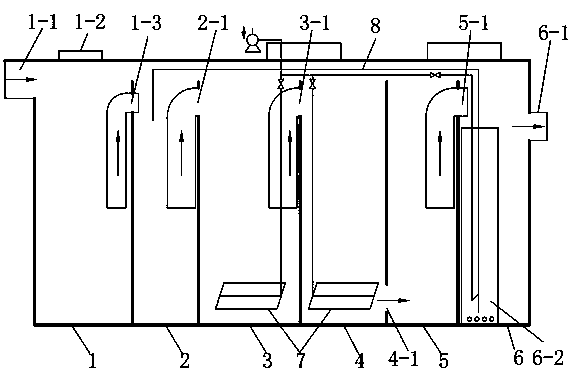

1.一种地埋式除臭净化冲厕污水处理槽，其特征在于：包括通过隔板隔开并依次连接的厌氧反应一区、厌氧反应二区、好氧反应一区、好氧反应二区、高度处理区和净化过滤区，还包括将净化过滤区清水回流至厌氧反应二区的回流装置，所述好氧反应一区和好氧反应二区底部安装有曝气管，所述净化过滤区中间紧贴左侧隔板中部设一竖管，竖管底部设有出水孔。
2.根据权利要求1所述的地埋式除臭净化冲厕污水处理槽，其特征在于：所述厌氧反应一区左侧上部设有污水入口，顶部中间设有清淤口，右侧上部设有连接厌氧反应二区的出水口Ⅰ，所述厌氧反应二区右侧上部设有连接好氧反应一区的出水口Ⅱ。
3.根据权利要求1所述的地埋式除臭净化冲厕污水处理槽，其特征在于：所述好氧反应一区右侧隔板上方和好氧反应二区右侧隔板下方分别设有出水口Ⅲ和出水口Ⅳ。
4.根据权利要求1所述的地埋式除臭净化冲厕污水处理槽，其特征在于：所述高度处理区右侧隔板上部设有连接净化过滤区的出水口Ⅴ。
5.根据权利要求1所述的地埋式除臭净化冲厕污水处理槽，其特征在于：所述净化过滤区右侧上部设有清水排放口。
6.根据权利要求1所述的地埋式除臭净化冲厕污水处理槽，其特征在于：所述回流装置包括回流管和与回流管连接的进气管，进气管上设有通过控制进气量而控制回流水量的阀门。
7.根据权利要求1所述的地埋式除臭净化冲厕污水处理槽，其特征在于：所述曝气管上部设有用于控制曝气量的阀门，曝气管下部设微孔曝气孔。
8.根据权利要求1所述的地埋式除臭净化冲厕污水处理槽，其特征在于：所述好氧反应一区和好氧反应二区结合部顶端、高度处理区和净化过滤区结合部顶端分别设检查口。
说明书
一种地埋式除臭净化冲厕污水处理槽
技术领域
本实用新型涉及粪便污水处理技术领域，特别涉及一种地埋式除臭净化冲厕污水处理槽。
背景技术
长期以来农村厕所一直沿用开放式旱厕，不经处理，容易产生臭味，引来蚊蝇蛆虫，环境污染十分严重，而且传统农村厕所容易渗漏，未经处理的污水容易污染地下水，另外粪便未经处理直接用作农作物肥料，利用率低，容易造成细菌病菌的传播，农村厕所改造问题是当前新农村改造最难解决的一道难题。
发明内容
本实用新型的目的就是针对现有技术存在的不足，提供了一种地埋式除臭净化冲厕污水处理槽，采用地埋式处理槽，通过复合微生物技术除臭、高效固体过滤材料过滤、消毒、杀菌，可净化冲厕污水以使水质达到排放标准，且不生蚊蝇，生态环保，有较高应用价值。
为解决上述技术问题，本实用新型所采取的技术方案是：一种地埋式除臭净化冲厕污水处理槽，包括通过隔板隔开并依次连接的厌氧反应一区、厌氧反应二区、好氧反应一区、好氧反应二区、高度处理区和净化过滤区，还包括将净化过滤区清水回流至厌氧反应二区的回流装置，所述好氧反应一区和好氧反应二区底部安装有曝气管，曝气管上部设有用于控制曝气量的阀门，曝气管下部设微孔曝气孔，所述净化过滤区中间紧贴左侧隔板中部设一竖管，竖管底部设有出水孔，该除臭净化冲厕污水处理槽采用地埋式，采用玻璃钢一次成型。
进一步的，所述厌氧反应一区左侧上部设有污水入口，顶部中间设有清淤口，右侧上部设有连接厌氧反应二区的出水口Ⅰ，所述厌氧反应二区右侧上部设有连接好氧反应一区的出水口Ⅱ。
进一步的，所述好氧反应一区右侧隔板上方和好氧反应二区右侧隔板下方分别设有出水口Ⅲ和出水口Ⅳ。
进一步的，所述高度处理区右侧隔板上部设有连接净化过滤区的出水口Ⅴ。
进一步的，所述净化过滤区右侧上部设有清水排放口。
进一步的，所述回流装置包括回流管和与回流管连接的进气管，进气管上设有通过控制进气量而控制回流水量的阀门。
进一步的，在好氧反应一区和好氧反应二区结合部顶端、高度处理区和净化过滤区结合部顶端分别设检查口。
本实用新型的有益效果是：该冲厕污水处理槽采用地埋式处理槽，通过复合微生物技术除臭、高效固体过滤材料过滤、消毒、杀菌，可净化冲厕污水以使水质达到排放标准，且不生蚊蝇，生态环保，有较高应用价值。
