申请日2016.08.23
公开(公告)日2017.03.08
IPC分类号F16K1/00; F16K1/36; F16K27/02; B01D35/04
摘要
本实用新型涉及一种污水节流阀。本实用新型包括阀体、阀盖、阀杆、填料、填料压盖和手柄，阀杆位于阀盖内，阀杆和阀盖之间通过填料固定密封，并在填料上设置填料压盖，填料压盖上设置有手柄，手柄与阀杆相连，阀杆底部设置有阀瓣，阀瓣位于阀体内部。阀体内部设有上节流片和下节流片。与阀体进水口相连的管道上内设有活性炭滤网，阀体进水口处设置有滤网。本实用新型在管道上设置活性炭滤网，对污水进行初步过滤。并在阀的进水口处安装滤网，用于过滤泥沙，改善了泥沙对阀的磨损问题以及堵塞问题，延长了阀的使用寿命。结构简单，操作方便。

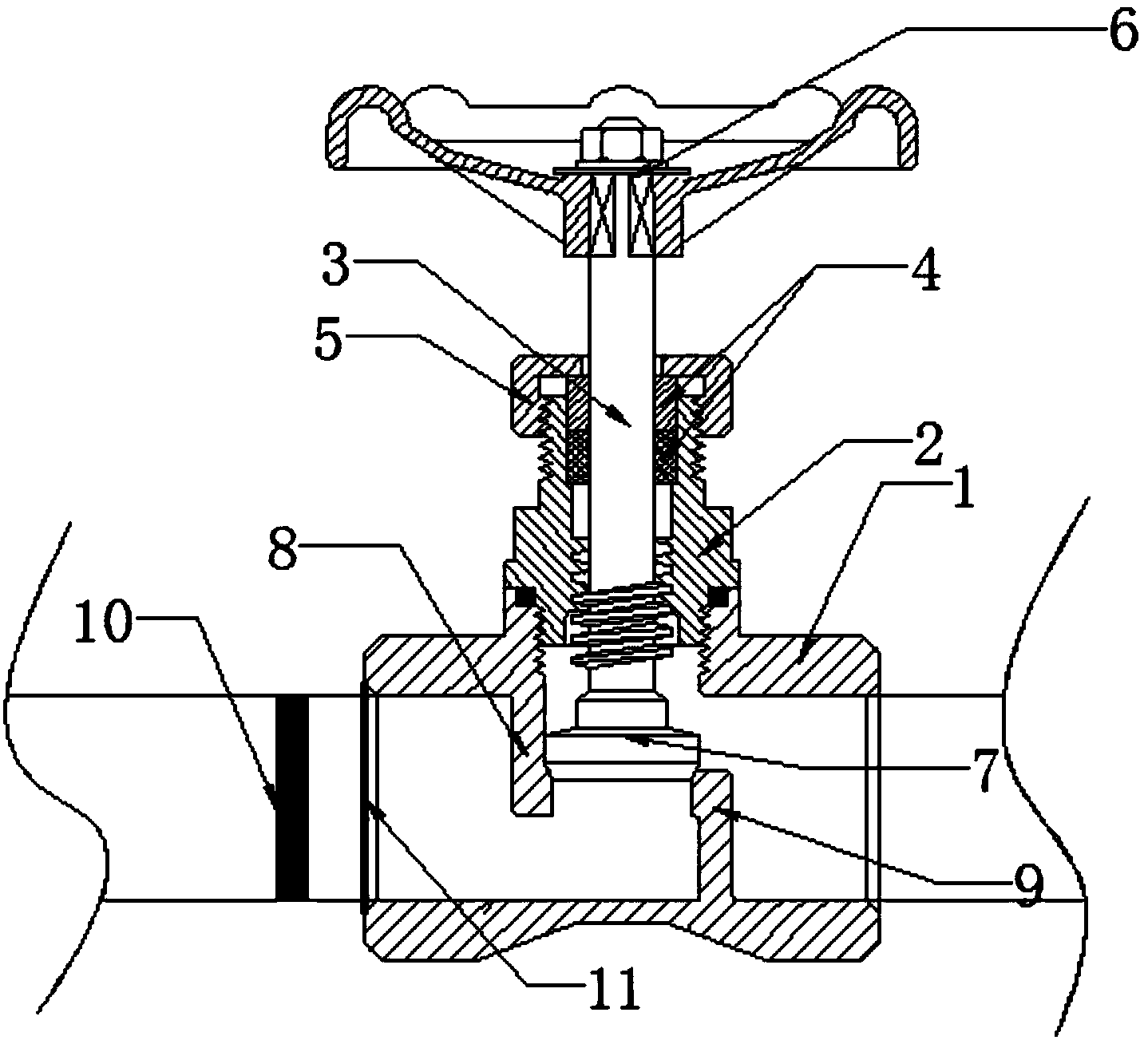

摘要附图
权利要求书
1.一种污水节流阀，包括阀体(1)、阀盖(2)、阀杆(3)、填料(4)、填料压盖(5)和手柄(6)，其特征在于：所述的阀体(1)中部开有通孔，在通孔处通过螺纹与阀盖(2)底部连接，并通过密封圈密封;阀杆(3)位于阀盖(2)内，通过螺纹与阀盖(2)连接;阀杆(3)和阀盖(2)之间通过填料(4)固定密封，并在填料(4)上设置填料压盖(5)，填料压盖(5)与阀盖(2)顶部通过螺纹连接;填料压盖(5)上设置有手柄(6)，手柄(6)与阀杆(3)相连，转动手柄(6)使阀杆(3)在阀盖(2)内上下移动;阀杆(3)底部设置有阀瓣(7)，阀瓣(7)位于阀体(1)内部;阀体(1)内部设有上节流片(8)和下节流片(9);与阀体(1)进水口(10)相连的管道上内设有活性炭滤网(11)，阀体(1)进水口处设置有滤网(12)。
2.如权利要求1所述的一种污水节流阀，其特征在于：所述的阀瓣(7)采用耐气蚀合金钢制造。
3.如权利要求1所述的一种污水节流阀，其特征在于：所述的滤网(11)采用不锈钢或铝箔材质。
说明书
一种污水节流阀
技术领域
本实用新型属于污水处理领域，具体涉及一种污水节流阀。
背景技术
污水处理是一种常用的环保措施，应用于生产生活中的各个领域。现今生产过程中产生的污水量大，必须借助污水处理装置将污水处理后才能达到排放要求。污水中常有泥沙等杂质，在使用过程中，对阀产生磨损，发生滴漏现象缩减了阀使用的寿命，而且容易造成阀的堵塞。
发明内容
本实用新型的目的在于提供一种污水节流阀。
本实用新型包括阀体、阀盖、阀杆、填料、填料压盖和手柄，阀体中部开有通孔，在通孔处通过螺纹与阀盖底部连接，并通过密封圈密封。阀杆位于阀盖内，通过螺纹与阀盖连接。阀杆和阀盖之间通过填料固定密封，并在填料上设置填料压盖，填料压盖与阀盖顶部通过螺纹连接。填料压盖上设置有手柄，手柄与阀杆相连，转动手柄使阀杆在阀盖内上下移动。阀杆底部设置有阀瓣，阀瓣位于阀体内部。阀体内部设有上节流片和下节流片。与阀体进水口相连的管道上内设有活性炭滤网，阀体进水口处设置有滤网。
所述的阀瓣采用耐气蚀合金钢制造。
所述的滤网采用不锈钢或铝箔材质。
本实用新型在管道上设置活性炭滤网，对污水进行初步过滤。并在阀的进水口处安装滤网，用于过滤泥沙，改善了泥沙对阀的磨损问题以及堵塞问题，延长了阀的使用寿命。结构简单，操作方便。
