申请日2016.08.23
公开(公告)日2017.03.15
IPC分类号C02F9/02
摘要
本实用新型提供了一种印刷污水处理装置，包括移动固定过滤装置和净化装置;所述移动固定过滤装置包括转动轮、抽水泵、竖杆和过滤装置;所述转动轮固定设置在底板侧壁上;所述抽水泵固定设置在支撑板上;所述竖杆焊接在支撑板上;所述过滤装置焊接在两根横杆上;所述净化装置固定设置在支撑板上，包括排水管、净化筒和第二固定筒;所述第二固定筒固定设置在支撑板上;所述净化筒设置在第二固定筒中;所述排水管设置在第二固定筒下端;本实用新型装置结构简单合理，净化效果好，从而保证了装置的净化性能。

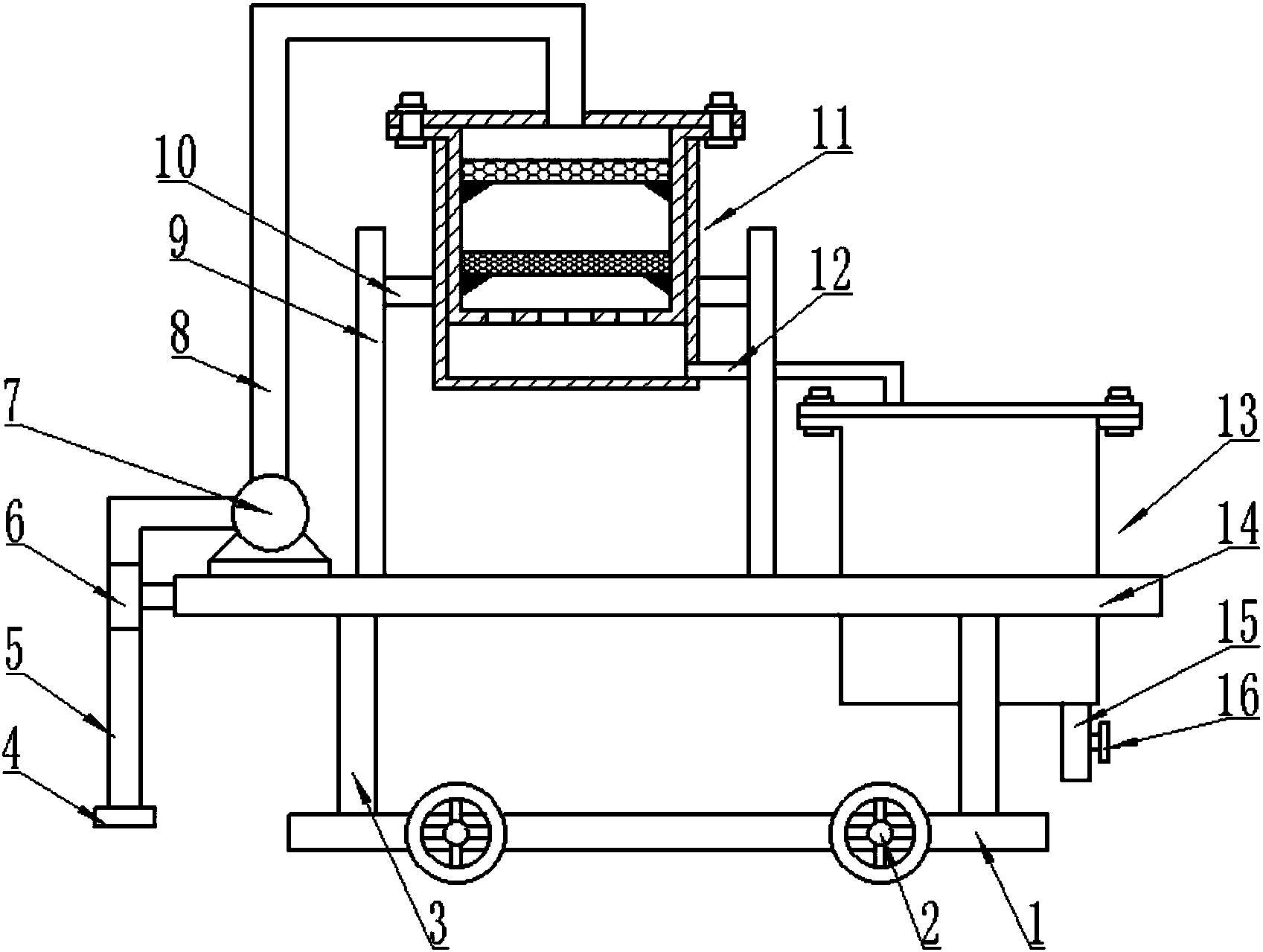

摘要附图
权利要求书
1.一种印刷污水处理装置，包括移动固定过滤装置和净化装置(13);其特征在于，所述移动固定过滤装置包括转动轮(2)、抽水泵(7)、竖杆(9)和过滤装置(11);所述转动轮(2)固定设置在底板(1)侧壁上;支撑柱(3)焊接在底板(1)上;支撑板(14)焊接在四根支撑柱(3)上;所述抽水泵(7)固定设置在支撑板(14)上;抽水管固定套(6)焊接在支撑板(14)左侧壁上;抽水管(5)一端固定设置在抽水泵(7)上，另一端设置在支撑板(14)下方;套筒(4)固定设置在抽水管(5)上;所述竖杆(9)焊接在支撑板(14)上;横杆(10)一端焊接在竖杆(9)上，另一端焊接在第一固定筒(20)上;所述过滤装置(11)焊接在两根横杆(10)上;过滤筒(19)设置在第一固定筒(20)中;第一盖板(18)采用第一螺栓(17)与过滤筒(19)固定连接;第一挡块(22)焊接在过滤筒(19)内部侧面上;细过滤网(23)设置在第一挡块(22)上;第二挡块(24)焊接在过滤筒(19)内部侧面上，细过滤网(23)上方;粗过滤网(25)设置在第二挡块(24)上;进水管(8)一端固定设置在抽水泵(7)上，另一端设置在过滤装置(11)中;连通管(12)一端设置在第一固定筒(20)中，另一端设置在净化装置(13)中;所述净化装置(13)固定设置在支撑板(14)上，包括排水管(15)、净化筒(28)和第二固定筒(29);所述第二固定筒(29)固定设置在支撑板(14)上;所述净化筒(28)设置在第二固定筒(29)中;净化筒(28)内部设置在挡料筛板(30);第二盖板(27)采用第二螺栓(26)固定设置在净化筒(28)上;所述排水管(15)设置在第二固定筒(29)下端;排水管(15)上设置有阀门(16)。
2.根据权利要求1所述的印刷污水处理装置，其特征在于，所述过滤筒(19)底面上设置有过滤筒出水孔(21)。
3.根据权利要求1所述的印刷污水处理装置，其特征在于，所述挡料筛板(30)上方从上向下依次放置有沙子、活性炭和石子。
4.根据权利要求1所述的印刷污水处理装置，其特征在于，所述净化筒(28)底部设置有净化筒出水孔(31)。
说明书
一种印刷污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体是一种印刷污水处理装置。
背景技术
在印刷行业，因为整个印刷行业的技术水平和认识水平，污水处理一直得不到重视，所以现状就是既浪费水源、浪费显影液、润版液等材料，同时又有大量的污水排放污染环境，目前的处理手段主要是简单安装一个过滤芯，过滤到大水桶中，再循环使用，不能多次使用，污染物也不能有效去除，仍然是属于污水排放，对环境仍然有影响，到此处理方法节水效果有限，更无法达到保护环境的目的，随着认识水平的提高，无论是国家还是大众都认识到保护环境的重要性，尤其是国家层面开始推广绿色印刷，那么解决印刷过程中的污水已经是势在必行。
实用新型内容
本实用新型的目的在于提供一种印刷污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种印刷污水处理装置，包括移动固定过滤装置和净化装置;所述移动固定过滤装置包括转动轮、抽水泵、竖杆和过滤装置;所述转动轮固定设置在底板侧壁上;支撑柱焊接在底板上;支撑板焊接在四根支撑柱上;所述抽水泵固定设置在支撑板上;抽水管固定套焊接在支撑板左侧壁上;抽水管一端固定设置在抽水泵上，另一端设置在支撑板下方;套筒固定设置在抽水管上;所述竖杆焊接在支撑板上;横杆一端焊接在竖杆上，另一端焊接在第一固定筒上;所述过滤装置焊接在两根横杆上;过滤筒设置在第一固定筒中;第一盖板采用第一螺栓与过滤筒固定连接;第一挡块焊接在过滤筒内部侧面上;细过滤网设置在第一挡块上;第二挡块焊接在过滤筒内部侧面上，细过滤网上方;粗过滤网设置在第二挡块上;进水管一端固定设置在抽水泵上，另一端设置在过滤装置中;连通管一端设置在第一固定筒中，另一端设置在净化装置中;所述净化装置固定设置在支撑板上，包括排水管、净化筒和第二固定筒;所述第二固定筒固定设置在支撑板上;所述净化筒设置在第二固定筒中;净化筒内部设置在挡料筛板;第二盖板采用第二螺栓固定设置在净化筒上;所述排水管设置在第二固定筒下端;排水管上设置有阀门。
作为本实用新型进一步的方案：所述过滤筒底面上设置有过滤筒出水孔。
作为本实用新型进一步的方案：所述挡料筛板上方从上向下依次放置有沙子、活性炭和石子。
作为本实用新型再进一步的方案：所述净化筒底部设置有净化筒出水孔。
与现有技术相比，本实用新型的有益效果是：
本实用新型装置通过软管一端固定设置在套筒中，另一端设置在污水中，抽取污水进行处理，启动抽水泵通过抽水管和进水管将污水抽入过滤筒中，当污水通过过滤筒中的粗过滤网过滤污水中的大杂物，通过细过滤网过滤污水中的小杂物，过滤后的污水通过过滤筒出水孔进入第一固定筒中，在通过连通管将污水排入净化装置中，污水进入净化筒中，通过沙子、活性炭和石子净化污水，净化后的水通过净化筒出水孔进入第二固定筒中，打开阀门通过排水管排出;本实用新型结构简单合理，净化效果好，从而保证了装置的净化性能。
