申请日2016.08.05
公开(公告)日2017.01.11
IPC分类号C02F1/00
摘要
本实用新型公开了智能出水堰，包括用于放置在池水中的出水槽和设置在出水槽两边上的堰板，出水槽下方设置有出水口，其特征在于：堰板上安装有多个用于让池水进入到出水槽中的进水管，每一个进水管上均安装有用于智能控制打开和关闭进水管通道的智能阀门。本实用新型得到的用于废水处理的智能出水堰，具有以下有益效果：其利用智能阀门来控制出水，可以实现当沉淀池内的水位达到一定高度时，智能的开启阀门，通过自动的监控和控制，能节省劳动力，提高效益，也便捷，不需要人工驻守。
权利要求书
1.用于废水处理的智能出水堰，包括用于放置在池水中的出水槽和设置在出水槽两边上的堰板，出水槽下方设置有出水口，其特征在于 ：堰板上安装有多个用于让池水进入到出水槽中的进水管，每一个进水管上均安装有用于智能控制打开和关闭进水管通道的智能阀门。
2. 根据权利要求 1 所述的用于废水处理的智能出水堰，其特征在于：智能阀门包括用于与外部的上位机控制器电连接的水用电磁阀。
3. 根据权利要求2 所述的用于废水处理的智能出水堰，其特征在于：两个堰板的外端还设置有呈竖直方向设置在池水中的隔档网板。
4.根据权利要求3所述的用于废水处理的智能出水堰，其特征在于：出水口设置在出水槽中端，且边端至中端的呈倾斜状。
5.根据权利要求1所述的用于废水处理的智能出水堰，其特征在于：安装在出水槽两边的堰板之间安装有若干根用于加固堰板的支撑杆。
6.根据权利要求1或5所述的用于废水处理的智能出水堰，其特征在于：所述出水口外端套有防漏套管。
7.根据权利要求6所述的用于废水处理的智能出水堰，其特征在于：出水槽的两边端安装有用于使出水堰上下移动的升降装置。
说明书
用于废水处理的智能出水堰
技术领域
本实用新型涉及智能控制技术领域，特别是用于废水处理的智能出水堰。
背景技术
在国家可持续发展的新政策下，环境保护已受到各级政府和全国人民的重视，特别是对污水的处理提出了更高的标准，使得污水处理厂对设施设备的细节要求更高。澄清池是去除污水和废水中固体悬浮物的必要设备。经过澄清池澄清处理后的水 通过澄清池的出水堰流出，出水堰的主要作用是调节澄清池液位高度与单位时间内的出水量。
目前，澄清池的出水堰其控制方式单一，不能实现智能化。
实用新型内容
本实用新型针对现有技术存在的上述问题，提供一种动作可靠，适应水位变化、溢流量稳定的用于废水处理的智能出水堰。

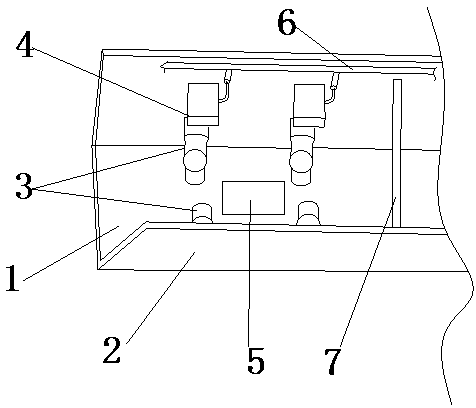

为了实现上述目的，本实用新型所设计的智能出水堰，包括用于放置在池水中的出水槽和设置在出水槽两边上的堰板，出水槽下方设置有出水口，其特征在于 ：堰板上安装有多个用于让池水进入到出水槽中的进水管，每一个进水管上均安装有用于智能控制打开和关闭进水管通道的智能阀门。
进一步地，用于与外部的上位机控制器电连接的水用电磁阀。
进一步地，两个堰板的外端还设置有呈竖直方向设置在池水中的隔档网板。
进一步地，出水口设置在出水槽中端，且边端至中端的呈倾斜状。
进一步地，安装在出水槽两边的堰板之间安装有若干根用于加固堰板的支撑杆。
进一步地，所述出水口外端套有防漏套管。
进一步地，出水槽的两边端安装有用于使出水堰上下移动的升降装置。
本实用新型得到的用于废水处理的智能出水堰，具有以下有益效果：其利用智能阀门来控制出水，可以实现当沉淀池内的水位达到一定高度时，智能的开启阀门，通过自动的监控和控制，能节省劳动力，提高效益，也便捷，不需要人工驻守。
