申请日2016.08.22
公开(公告)日2016.11.30
IPC分类号F04D13/08; F04D15/00; F04D29/22; F04D29/42; A01M29/18
摘要
本发明公开了一种潜水泵及利用该潜水泵进行污水与清水抽取切换方法，其中，所述包括壳体、若干个不同厚度的增高圈以及进口调节组件，所述安装环内安装有至少一个增高圈，所述进口调节组件包括基板以及调节板，基板上周向开设有多个进水口，调节板具有多个调节叶片;所述切换方法包括以下步骤，根据抽取水的纯净度，重新选择不同厚底的增高圈，调节叶轮端面与进水口之间的距离，转动调节板，调节叶片改变对进水口的遮挡大小，从而改变实际进水口的大小。

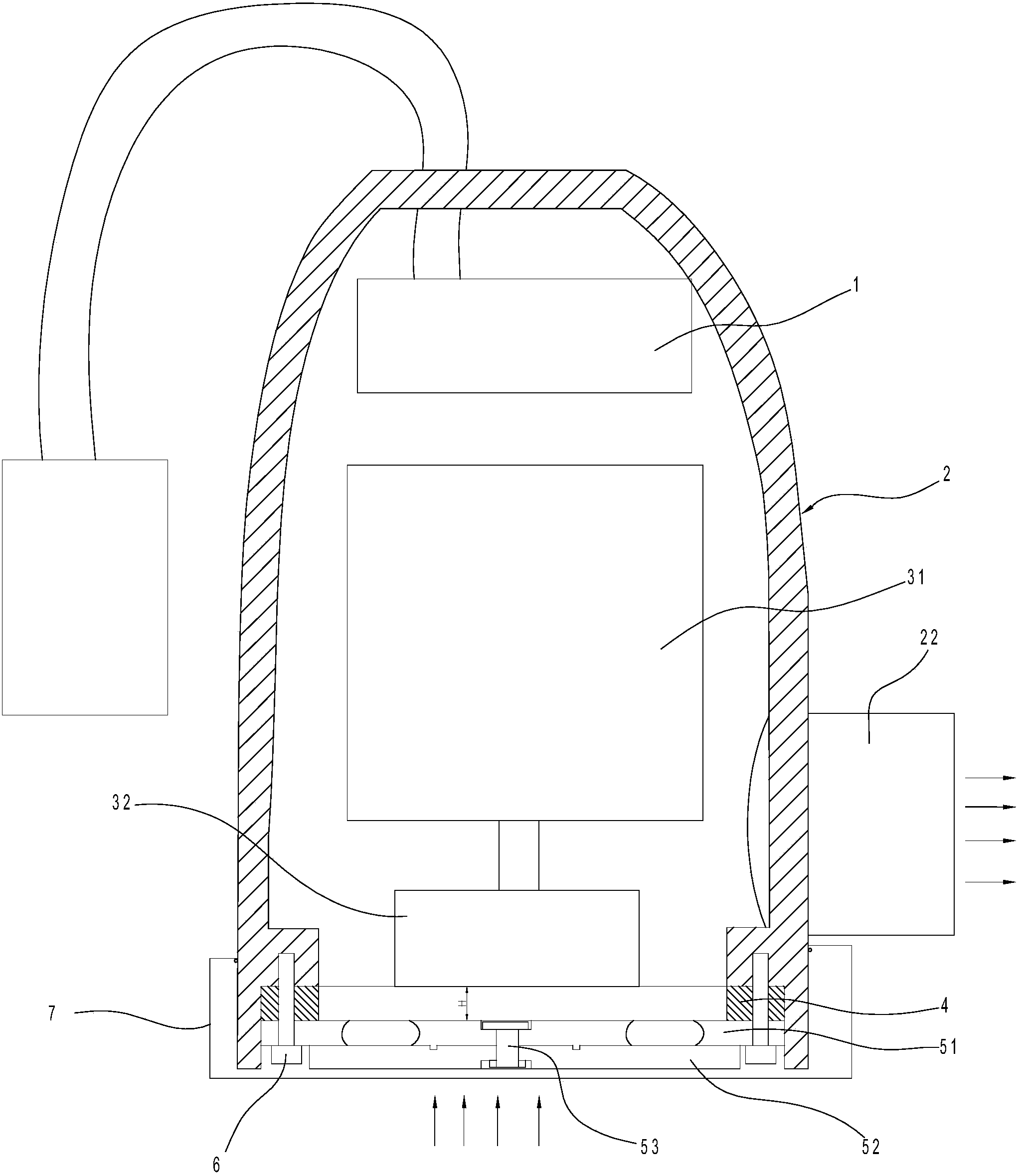

摘要附图
权利要求书
1.一种潜水泵，包括一向下开口的壳体(2)，该壳体(2)内设置有控制器(1)、与该控制器(2)电连接的驱动电机(31)，该驱动电机(31)的输出轴上设置有一叶轮(32)，所述壳体(2)外壁上设置有一出水口(22)，其特征在于：所述壳体(2)向下开口的端面与叶轮(32)的端面平齐，壳体(2)向下开口的端面外缘向下延伸有一安装环(21)，所述潜水泵还包括若干个不同厚度的增高圈(4)以及进口调节组件(5)，所述安装环(21)内安装有至少一个增高圈(4)，所述进口调节组件(5)包括一置于所述增高圈(4)下方的基板(51)以及置于该基板(51)下方的调节板(52)，所述基板(51)的上端面上开设有一沉头孔(513)，所述调节板(52)上开设有与该沉头孔(513)相对应的贯穿孔(522)，所述沉头孔(513)内设置有一调节螺栓(53)，该调节螺栓(53)穿过贯穿孔(522)后与一用于将调节板(52)和基板(51)相互压紧的螺帽(54)连接，所述基板(51)上周向开设有多个进水口(511)，所述调节板(52)具有多个与进水口(511)相对应用于对进水口(511)进行遮挡的调节叶片(521)，所述安装环(21)内位于基板(51)的外缘周向设置有多个用于将增高圈(4)压紧于所述壳体(2)端面上的连接螺栓(6)。
2.根据权利要求1所述的潜水泵，其特征在于：所述基板(51)的下端面上形成有一凸环(512)，所述调节板(52)上对应地形成有凸环(512)插入的环形凹槽。
3.根据权利要求2所述的潜水泵，其特征在于：所述调节板(52)的下端面上用于所述螺帽(54)坐落的坐落孔。
4.根据权利要求1所述的潜水泵，其特征在于：所述壳体(2)向下开口处设置有一网套(7)，网套(7)内壁的上部连接处设置有滚珠，网套(7)与壳体(2)外壁转动连接。
5.根据权利要求1所述的潜水泵，其特征在于：所述壳体(2)内设置有用于对鱼虾进行探测的生物探测器以及用于对与鱼虾进行驱赶的超声波驱赶器，所述生物探测器和超声波驱赶器与所述控制器(1)电连接。
6.根据权利要求1所述的潜水泵，其特征在于：所述潜水泵还包括一水位检测传感器，该水位检测传感器与控制器(1)电连接。
7.一种利用权利要求1所述潜水泵进行污水与清水抽取切换方法，其特征在于，包括以下步骤：
(1)、松开安装环(21)内的各个连接螺栓(6)，拆下进口调节组件(5)和增高圈(4);
(2)、根据抽取水的纯净度，重新选择不同厚底的增高圈(4)，调节叶轮(32)端面与进水口(511)之间的距离;
(3)、根据步骤(2)选择的增高圈(4)厚度，旋松螺帽(54)，转动调节板(52)，调节叶片(521)改变对进水口(511)的遮挡大小，从而改变实际进水口(511)的大小;
(4)、旋紧螺帽(54)，将步骤(2)中的增高圈(4)和步骤(3)中调节后的进口调节组件(5)安装至安装环(21)内，重新旋紧连接螺栓(6)。
说明书
一种潜水泵及利用该潜水泵进行污水与清水抽取切换方法
技术领域
本发明涉及一种水泵，尤其涉及一种潜水泵及利用该潜水泵进行污水与清水抽取切换方法。
背景技术
目前市场上的花园潜水泵大多分为污水泵与清水泵两种对进水颗粒要求不同的水泵。污水泵的进水口径较大，同时，叶轮端面与进水口之间的距离较大，可通过比较大颗粒杂质的进水水流;而清水泵的进水口小，叶轮端面与进水口之间的距离也较小，无法抽送有大颗粒杂质水流。针对污水和清水抽取时，需要采用不同的水泵。目前，市场上通常是将这两种泵分开设计，一个潜水泵不能用于同时进行污水和清水的抽取，在既要对污水抽取，又要对清水抽取时，不得不配备两个潜水泵，造成成本提高。
发明内容
本发明要解决的第一个技术问题是针对现有技术的现状，提供一种潜水泵，其能够实现对叶轮端面与进水口之间距离以及进水口大小进行调节，从而适应污水与清水抽取的要求。
本发明要解决的第二个技术问题是针对现有技术的现状，提供一种利用上述潜水泵进行污水与清水抽取的切换方法，其能够实现对叶轮端面与进水口之间距离以及进水口大小进行调节，从而适应污水与清水抽取的要求。
本发明解决第一个技术问题所采用的技术方案为：一种潜水泵，包括一向下开口的壳体，该壳体内设置有控制器、与该控制器电连接的驱动电机，该驱动电机的输出轴上设置有一叶轮，所述壳体外壁上设置有一出水口，其特征在于：所述壳体向下开口的端面与叶轮的端面平齐，壳体向下开口的端面外缘向下延伸有一安装环，所述潜水泵还包括若干个不同厚度的增高圈以及进口调节组件，所述安装环内安装有至少一个增高圈，所述进口调节组件包括一置于所述增高圈下方的基板以及置于该基板下方的调节板，所述基板的上端面上开设有一沉头孔，所述调节板上开设有与该沉头孔相对应的贯穿孔，所述沉头孔内设置有一调节螺栓，该调节螺栓穿过贯穿孔后与一用于将调节板和基板相互压紧的螺帽连接，所述基板上周向开设有多个进水口，所述调节板具有多个与进水口相对应用于对进水口进行遮挡的调节叶片，所述安装环内位于基板的外缘周向设置有多个用于将增高圈压紧于所述壳体端面上的连接螺栓。
作为改进，所述基板的下端面上形成有一凸环，所述调节板上对应地形成有凸环插入的环形凹槽，通过设置凸环和环形凹槽，使得调节板的转动更为稳定。
再改进，所述调节板的下端面上用于所述螺帽坐落的坐落孔，防止了螺帽对池底的刮擦。
再改进，所述壳体向下开口处设置有一网套，网套内壁的上部连接处设置有滚珠，网套与壳体外壁转动连接，网套可以过滤清水中的大体积杂质，网套设计成可转动形式，实现对网套的清洗。
再改进，所述壳体内设置有用于对鱼虾进行探测的生物探测器以及用于对与鱼虾进行驱赶的超声波驱赶器，所述生物探测器和超声波驱赶器与所述控制器电连接，当生物探测器在潜水泵的作用范围内检测到鱼虾，控制器驱动声波驱赶器驱赶鱼虾。
再改进，所述潜水泵还包括一水位检测传感器，该水位检测传感器与控制器电连接，当出现低水位时，控制器控制驱动电机停转。
与现有技术相比，本发明解决第一个技术问题的优点在于：本发明在壳体的下开口处形成安装环，安装环内设置增高圈和进口调节组件，当选用潜水泵作为污水泵时，根据污水浑浊程度，选用不同厚度的增高圈，实现对叶轮和进水口之间的距离进行调节，同时，调节进口调节组件，旋转调节板，扩大实际进水口的大小;当选用潜水泵作为污水泵时，扯去增高圈，或者采用较薄的增高圈，使得叶轮和进水口之间的距离保持较小的间距，同时，调节进口调节组件，旋转调节板，缩小实际进水口的大小。另外，本发明的进水口直接设于壳体的下开口处，进水口与池底之间的距离较小，便于抽干池内的水。
本发明解决第二个技术问题所采用的技术方案为：一种利用所述潜水泵进行污水与清水抽取的切换方法，包括以下步骤：
(1)、松开安装环内的各个连接螺栓，拆下进口调节组件和增高圈;
(2)、根据抽取水的纯净度，重新选择不同厚底的增高圈，调节叶轮端面与进水口之间的距离;
(3)、根据步骤(2)选择的增高圈厚度，旋松螺帽，转动调节板，调节叶片改变对进水口的遮挡大小，从而改变实际进水口的大小;
(4)、旋紧螺帽，将步骤(2)中的增高圈和步骤(3)中调节后的进口调节组件安装至安装环内，重新旋紧连接螺栓。
与现有技术相比，本发明解决第二个技术问题的优点在于：本发明在壳体的下开口处形成安装环，安装环内设置增高圈和进口调节组件，当选用潜水泵作为污水泵时，根据污水浑浊程度，选用不同厚度的增高圈，实现对叶轮和进水口之间的距离进行调节，同时，调节进口调节组件，旋转调节板，扩大实际进水口的大小;当选用潜水泵作为污水泵时，扯去增高圈，或者采用较薄的增高圈，使得叶轮和进水口之间的距离保持较小的间距，同时，调节进口调节组件，旋转调节板，缩小实际进水口的大小。另外，本发明的进水口直接设于壳体的下开口处，进水口与池底之间的距离较小，便于抽干池内的水。
