申请日2016.07.08
公开(公告)日2016.12.14
IPC分类号B01D29/01; B01D29/58
摘要

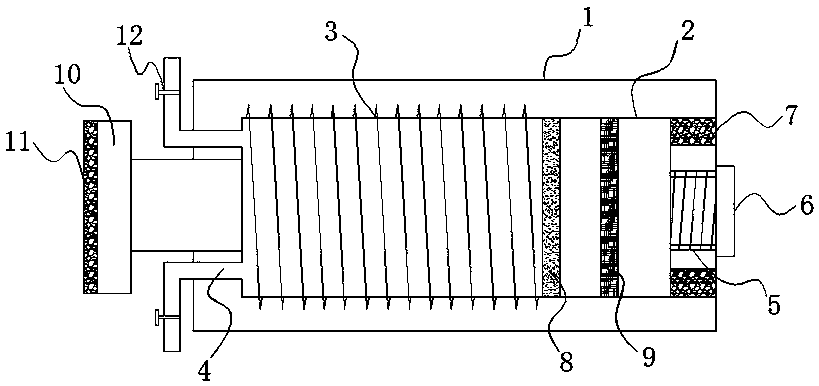

本实用新型公开了一种可拆卸高效的污水净化装置，包括净化装置外壳，所述过滤间的内腔依次设有第一过滤层和第二过滤层，所述过滤间远离出水管的一端固定连接塑料波纹管，所述塑料波纹管远离出水管的一端固定连接推柄，所述推柄的直杆贯穿净化装置外壳，所述推柄的握柄外侧设有橡胶垫，所述推柄的两侧设有对称的塑料进水管，所述塑料进水管的一端贯穿净化装置外壳与塑料波纹管固定连接，所述塑料进水管的另一端与外接进水泵连接，所述塑料进水管上设有止水夹。该可拆卸高效的污水净化装置，结构紧凑，便于拆卸，操作简单，携带方便，污水处理速度快，提高净水工作效率。
摘要附图
权利要求书
1.一种可拆卸高效的污水净化装置，包括净化装置外壳(1)，其特征在于：所述净化装置外壳(1)内腔的一端固定连接出水管(5)，所述出水管(5)的两侧设有对称的橡胶支撑块(7)，所述橡胶支撑块(7)的一端与净化装置外壳(1)内壁固定连接，所述橡胶支撑块(7)的另一端与过滤间(2)的外壁固定连接，所述出水管(5)螺纹连接有外螺纹密封旋钮(6)，所述出水管(5)远离外螺纹密封旋钮(6)的一端固定连接过滤间(2)，所述过滤间(2)的内腔依次设有第一过滤层(8)和第二过滤层(9)，所述过滤间(2)远离出水管(5)的一端固定连接塑料波纹管(3)，所述塑料波纹管(3)远离出水管(5)的一端固定连接推柄(10)，所述推柄(10)的直杆贯穿净化装置外壳(1)，所述推柄(10)的握柄外侧设有橡胶垫(11)，所述推柄(10)的两侧设有对称的塑料进水管(4)，所述塑料进水管(4)的一端贯穿净化装置外壳(1)与塑料波纹管(3)固定连接，所述塑料进水管(4)的另一端与外接进水泵连接，所述塑料进水管(4)上设有止水夹(12)。
2.根据权利要求1所述的一种可拆卸高效的污水净化装置，其特征在于：所述出水管(5)设为内螺纹管，所述外螺纹密封旋钮(6)上设有密封垫。
3.根据权利要求1所述的一种可拆卸高效的污水净化装置，其特征在于：所述第一过滤层(8)位于远离出水管(5)的一侧，所述第二过滤层(9)位于出水管(5)和第一过滤层(8)之间。
4.根据权利要求1所述的一种可拆卸高效的污水净化装置，其特征在于：所述过滤间(2)和塑料波纹管(3)均位于净化装置外壳(1)的内腔，且过滤间(2)的直径小于净化装置外壳(1)的直径，所述塑料波纹管(3)的直径小于净化装置外壳(1)的直径。
说明书
一种可拆卸高效的污水净化装置
技术领域
本实用新型涉及净水装置技术领域，具体为一种可拆卸高效的污水净化装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水，污水处理多为大型的设备，携带不便，处理的速度也特别的缓慢，工作效率低下，为此，我们提出一种可拆卸高效的污水净化装置。
实用新型内容
本实用新型的目的在于提供一种可拆卸高效的污水净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种可拆卸高效的污水净化装置，包括净化装置外壳，所述净化装置外壳内腔的一端固定连接出水管，所述出水管的两侧设有对称的橡胶支撑块，所述橡胶支撑块的一端与净化装置外壳内壁固定连接，所述橡胶支撑块的另一端与过滤间的外壁固定连接，所述出水管螺纹连接有外螺纹密封旋钮，所述出水管远离外螺纹密封旋钮的一端固定连接过滤间，所述过滤间的内腔依次设有第一过滤层和第二过滤层，所述过滤间远离出水管的一端固定连接塑料波纹管，所述塑料波纹管远离出水管的一端固定连接推柄，所述推柄的直杆贯穿净化装置外壳，所述推柄的握柄外侧设有橡胶垫，所述推柄的两侧设有对称的塑料进水管，所述塑料进水管的一端贯穿净化装置外壳与塑料波纹管固定连接，所述塑料进水管的另一端与外接进水泵连接，所述塑料进水管上设有止水夹。
优选的，所述出水管设为内螺纹管，所述外螺纹密封旋钮上设有密封垫。
优选的，所述第一过滤层位于远离出水管的一侧，所述第二过滤层位于出水管和第一过滤层之间。
优选的，所述过滤间和塑料波纹管均位于净化装置外壳的内腔，且过滤间的直径小于净化装置外壳的直径，所述塑料波纹管的直径小于净化装置外壳的直径。
与现有技术相比，本实用新型的有益效果是：打开止水夹，污水经过塑料进水管进入塑料波纹管内，关闭止水夹，通过手动或机械推动推柄，进而压缩塑料波纹管内的水，加快污水穿过第一过滤层和第二过滤层的速度，过滤后的液体从出水管流出，通过设有的橡胶垫，减少了推柄的磨损，当净化装置不使用时，将推柄推向靠近净化装置外壳的位置，使用外螺纹密封旋钮将出水管密封，该可拆卸高效的污水净化装置，结构紧凑，便于拆卸，操作简单，携带方便，污水处理速度快，提高净水工作效率。
