申请日2016.08.18
公开(公告)日2017.03.15
IPC分类号C02F3/34; C12M1/36; C12M1/34; C12M1/04; C02F101/30
摘要
本实用新型公开了一种废水处理微生物培养驯化设备，包括培养箱、营养剂投加器和内设可编程控制器的控制箱，培养箱上设有进水口、进气管、加泥口、排泥口以及至少一个出水口，培养箱内部设有填料和曝气器，进气管上还设有曝气调节阀，进水口和出水口分别位于填料的上方和下方，加泥口和排泥口分别设置于培养箱的顶部和底部，营养剂投加器包括营养剂箱和投加管路和营养剂投加阀;营养剂投加阀、曝气调节阀分别与可编程控制器相连，通过可编程控制器能够控制营养剂投加阀、曝气调节阀的启闭频率和启闭时间，从而实现定时定量自动投加营养物质和供氧，本实用新型能够实现定时定量自动投加营养物质和供氧，从而促进微生物的成长繁殖速度。

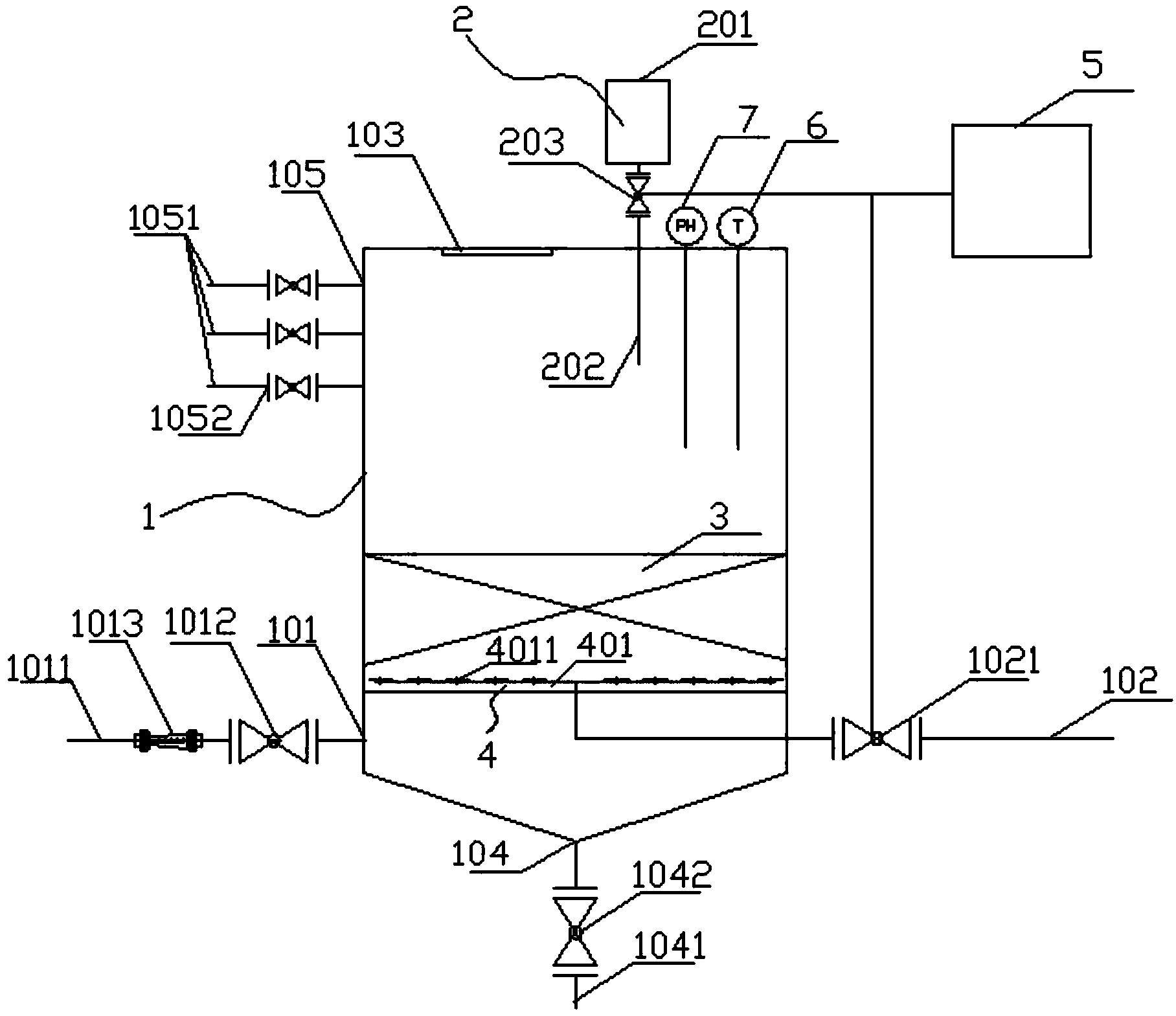

摘要附图
权利要求书
1.一种废水处理微生物培养驯化设备，其特征在于，包括培养箱(1)和营养剂投加器(2)，所述营养剂投加器(2)与所述培养箱(1)相连通，所述培养箱(1)上设有进水口(101)、进气管(102)、加泥口(103)、排泥口(104)以及至少一个出水口(105)，所述培养箱(1)内部设有填料(3)和曝气器(4)，所述曝气器(4)设于所述填料(3)下方并与所述进气管(102)相连通，所述进气管(102)上还设有曝气调节阀(1021)，所述进水口(101)和出水口(105)分别位于所述填料(3)的上方和下方，所述加泥口(103)和排泥口(104)分别设置于培养箱(1)的顶部和底部;
所述营养剂投加器(2)包括营养剂箱(201)和投加管路(202)，所述投加管路(202)的一端与营养剂箱(201)连通，另一端与所述培养箱(1)连通，所述投加管路(202)上还设有营养剂投加阀(203);
所述废水处理微生物培养驯化设备还包括内设可编程控制器的控制箱(5)，所述营养剂投加阀(203)、曝气调节阀(1021)分别与所述可编程控制器相连，通过所述可编程控制器能够控制所述营养剂投加阀(203)、曝气调节阀(1021)的启闭频率和启闭时间。
2.根据权利要求1所述的废水处理微生物培养驯化设备，其特征在于，所述培养箱(1)从上至下依次设置三个所述出水口(105)，各个所述出水口(105)分别对应设置出水管(1051)和出水阀(1052)。
3.根据权利要求1所述的废水处理微生物培养驯化设备，其特征在于，所述培养箱(1)上还设置有用于测试所述培养箱(1)内温度的温度计(6)和测PH值的PH计(7)。
4.根据权利要求1所述的废水处理微生物培养驯化设备，其特征在于，所述进水口(101)对应设置有进水管(1011)、进水阀(1012)和进水流量计(1013)，所述排泥口(104)对应设置有排泥管(1041)和排泥阀(1042)。
5.根据权利要求1所述的废水处理微生物培养驯化设备，其特征在于，所述培养箱(1)的底部为锥形底，所述排泥口(104)位于所述锥形底的底部。
6.根据权利要求1所述的废水处理微生物培养驯化设备，其特征在于，所述曝气器(4)包括至少一根上面布满曝气孔(4011)的曝气管(401)。
说明书
一种废水处理微生物培养驯化设备
技术领域
本实用新型属于环保及水处理领域，具体是涉及一种废水处理微生物培养驯化设备。
背景技术
采用微生物处理废水是废水处理的一项关键技术，其原理是通过微生物的新陈代谢活动，将污水中的有机物分解，从而达到净化污水的目的，为了提高微生物处理废水效果，许多处理废水的微生物需要先放大培养后才能投入废水处理生化池中进行生化处理，目前废水微生物的培养，在营养剂投加和供氧曝气方面都不完善，微生物生长速度慢，历时较长，培养驯化的菌种(微生物)品质不高，适应各类废水的能力差，影响到整个废水处理工艺的效率和处理效果，因此需要能够快速高效培养废水处理微生物的培养驯化设备。
发明内容
为了克服上述已有技术的不足，本实用新型任务是提供一种废水处理微生物培养驯化设备，该设备能够实现定时定量自动投加营养物质，不同时期提供不同供氧量，从而使培养驯化环境更符合废水处理微生物生长规律及营养需求，使微生物成长繁殖速度加快。
本实用新型任务通过下述技术方案来实现：
一种废水处理微生物培养驯化设备，包括培养箱和营养剂投加器，所述营养剂投加器与所述培养箱相连通，所述培养箱上设有进水口、进气管、加泥口、排泥口以及至少一个出水口，所述培养箱内部设有填料和曝气器，所述曝气器设于所述填料下方并与所述进气管相连通，所述进气管上还设有曝气调节阀，所述进水口和出水口分别位于所述填料的上方和下方，所述加泥口和排泥口分别设置于培养箱的顶部和底部;
所述营养剂投加器包括营养剂箱和投加管路，所述投加管路的一端与营养剂箱连通，另一端与所述培养箱连通，所述投加管路上还设有营养剂投加阀;
所述废水处理微生物培养驯化设备还包括内设可编程控制器的控制箱，所述营养剂投加阀、曝气调节阀分别与所述可编程控制器相连，通过所述可编程控制器能够控制所述营养剂投加阀、曝气调节阀的启闭频率和启闭时间，从而实现定时定量自动投加营养物质和供氧。
优选，所述培养箱从上至下依次设置三个所述出水口，各个所述出水口分别对应设置出水管和出水阀。
优选，所述培养箱上还设置有用于测试所述培养箱内温度的温度计和测试PH值的PH计。
优选，所述进水口对应设置有进水管和进水阀，所述排泥口对应设置有排泥管和排泥阀。
优选，所述培养箱的底部为锥形底，所述排泥口位于所述锥形底的底部。
优选，所述曝气器包括至少一根上面布满曝气孔的曝气管。
本实用新型一种废水处理微生物培养驯化设备，能够实现定时定量自动投加营养物质，不同时期提供不同供氧量，从而使培养驯化环境更符合废水处理微生物生长规律及营养需求，促进微生物的成长繁殖速度，且结构简单，操作简便，可高效培养出适合各类废水处理所需的菌种，并确定好最佳停留时间，为工业设备提供有效的设计依据。
以下将结合实施例对本实用新型的构思、具体结构及产生的效果作进一步说明，以充分地理解本实用新型的目的、特征和效果。
