申请日2016.08.17
公开(公告)日2017.05.31
IPC分类号C02F9/04; C02F1/66
摘要
本实用新型涉及一种化工污水处理装置，尤其涉及一种化工污水快速处理装置。本实用新型要解决的技术问题是提供一种处理速度快、处理效率高、处理彻底的化工污水快速处理装置。为了解决上述技术问题，本实用新型提供了这样一种化工污水快速处理装置，包括有底板、左侧板、第一支杆、第二支杆、第三支杆、第二滑轨、储液箱、右侧板、电机、圆盘、第一齿轮、第一皮带轮、第二齿轮、第二皮带轮、平皮带、第二滑块、第二齿条、第一滑轨、第一滑块、第一齿条、第一连杆、弹性件、处理箱、第二连杆、第三连杆、滤网、压缩缸、活塞、L型连杆、进液管、第一单向阀、出液管和第二单向阀。本实用新型达到了处理速度快、处理效率高、处理彻底的效果。

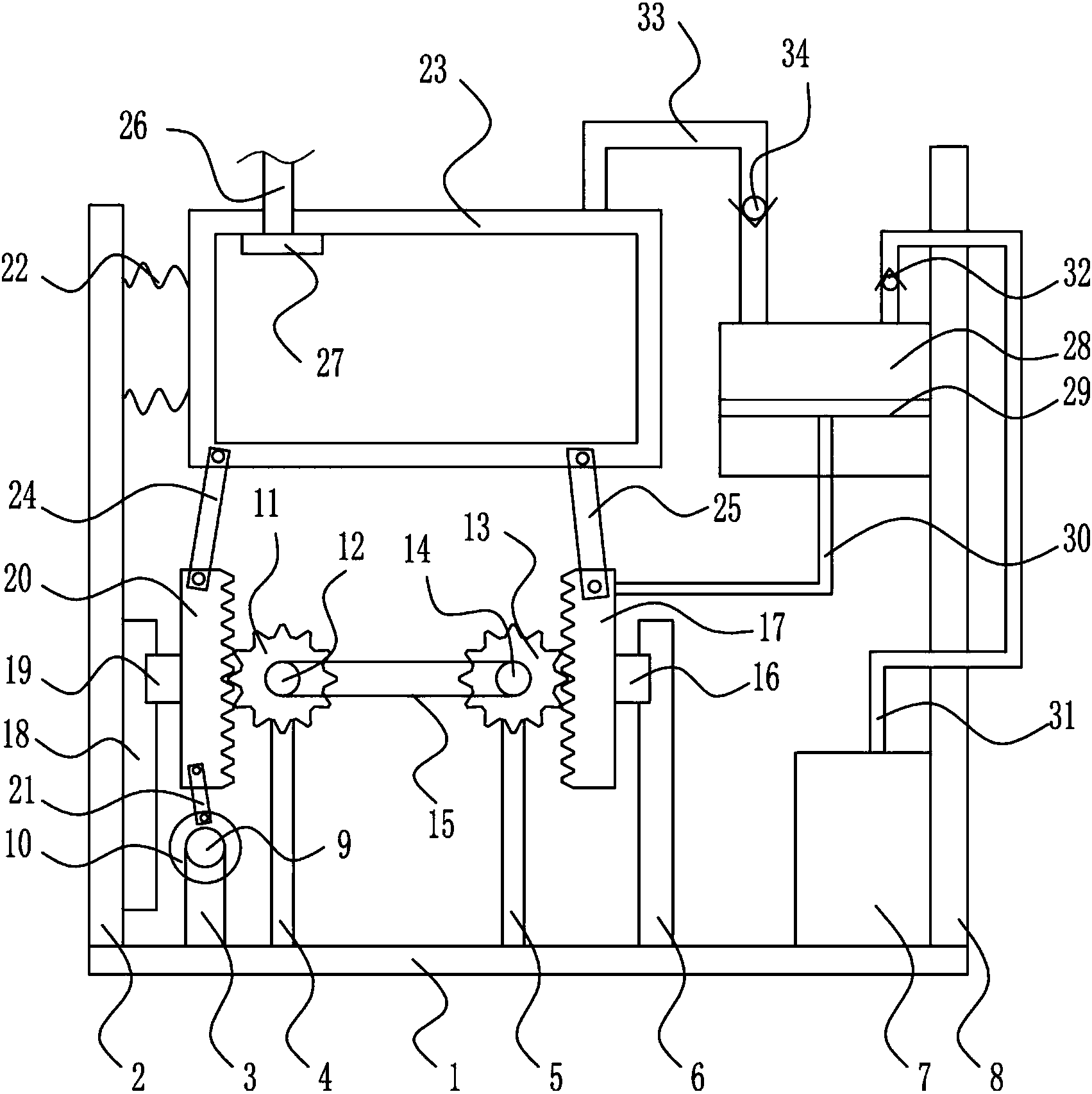

摘要附图
权利要求书
1.一种化工污水快速处理装置，其特征在于，包括有底板(1)、左侧板(2)、第一支杆(3)、第二支杆(4)、第三支杆(5)、第二滑轨(6)、储液箱(7)、右侧板(8)、电机(9)、圆盘(10)、第一齿轮(11)、第一皮带轮(12)、第二齿轮(13)、第二皮带轮(14)、平皮带(15)、第二滑块(16)、第二齿条(17)、第一滑轨(18)、第一滑块(19)、第一齿条(20)、第一连杆(21)、弹性件(22)、处理箱(23)、第二连杆(24)、第三连杆(25)、滤网(27)、压缩缸(28)、活塞(29)、L型连杆(30)、进液管(31)、第一单向阀(32)、出液管(33)和第二单向阀(34)，底板(1)上从左至右依次设有左侧板(2)、第一支杆(3)、第二支杆(4)、第三支杆(5)、第二滑轨(6)、储液箱(7)和右侧板(8)，第一支杆(3)后侧顶端连接有电机(9)，电机(9)的输出轴上连接有圆盘(10)，圆盘(10)位于电机(9)的后侧，第二支杆(4)顶端转动式连接有第一齿轮(11)，第一齿轮(11)前侧设有第一皮带轮(12)，第三支杆(5)顶端转动式连接有第二齿轮(13)，第二齿轮(13)前侧设有第二皮带轮(14)，第一皮带轮(12)和第二皮带轮(14)之间连接有平皮带(15)，第二滑轨(6)上滑动式连接有第二滑块(16)，第二滑块(16)左端连接有第二齿条(17)，第二齿条(17)与第二齿轮(13)啮合，左侧板(2)右侧下部设有第一滑轨(18)，第一滑轨(18)上滑动式连接有第一滑块(19)，第一滑块(19)右端连接有第一齿条(20)，第一齿条(20)与第一齿轮(11)啮合，第一齿条(20)前侧下部铰接连接有第一连杆(21)，第一连杆(21)的另一端与圆盘(10)后侧偏心位置铰接连接，左侧板(2)右侧上部设有弹性件(22)，弹性件(22)的右端连接有处理箱(23)，处理箱(23)的前侧底端左右两侧分别铰接连接有第二连杆(24)和第三连杆(25)，第二连杆(24)的另一端与第一齿条(20)铰接连接，第三连杆(25)另一端与第二齿条(17)铰接连接，处理箱(23)顶部设有进水口(26)，进水口(26)底部设有滤网(27)，右侧板(8)左侧设有压缩缸(28)，压缩缸(28)内设有活塞(29)，活塞(29)底部中间连接有L型连杆(30)，L型连杆(30)的另一端与第二齿条(17)连接，压缩缸(28)顶部右侧与储液箱(7)顶部之间连接有进液管(31)，进液管(31)上设有第一单向阀(32)，压缩缸(28)顶部左侧与处理箱(23)顶部右侧之间连接有出液管(33)，出液管(33)上设有第二单向阀(34)。
2.根据权利要求1所述的一种化工污水快速处理装置，其特征在于，还包括有石蕊试纸(35)，处理箱(23)内设有石蕊试纸(35)。
3.根据权利要求1所述的一种化工污水快速处理装置，其特征在于，电机(9)为伺服电机(9)。
4.根据权利要求1所述的一种化工污水快速处理装置，其特征在于，压缩缸(28)的材质为Q235钢。
5.根据权利要求1所述的一种化工污水快速处理装置，其特征在于，弹性件(22)为弹簧。
说明书
一种化工污水快速处理装置
技术领域
本实用新型涉及一种化工污水处理装置，尤其涉及一种化工污水快速处理装置。
背景技术
人类与化工的关系十分密切，普及到生活的方方面面。在现代生活中，几乎随时随地都离不开化工产品，从衣、食、住、行等物质生活到文化艺术、娱乐等精神生活，都需要化工产品为之服务。有些化工产品在人类发展历史中，起着划时代的重要作用。它们的生产和应用，甚至代表着人类文明的一定历史阶段。
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
现有的化工污水处理装置存在处理速度慢、处理效率低、处理不彻底的缺点，因此亟需研发一种处理速度快、处理效率高、处理彻底的化工污水快速处理装置。
实用新型内容
(1)要解决的技术问题
本实用新型为了克服现有的化工污水处理装置处理速度慢、处理效率低、处理不彻底的缺点，本实用新型要解决的技术问题是提供一种处理速度快、处理效率高、处理彻底的化工污水快速处理装置。
(2)技术方案
为了解决上述技术问题，本实用新型提供了这样一种化工污水快速处理装置，包括有底板、左侧板、第一支杆、第二支杆、第三支杆、第二滑轨、储液箱、右侧板、电机、圆盘、第一齿轮、第一皮带轮、第二齿轮、第二皮带轮、平皮带、第二滑块、第二齿条、第一滑轨、第一滑块、第一齿条、第一连杆、弹性件、处理箱、第二连杆、第三连杆、滤网、压缩缸、活塞、L型连杆、进液管、第一单向阀、出液管和第二单向阀，底板上从左至右依次设有左侧板、第一支杆、第二支杆、第三支杆、第二滑轨、储液箱和右侧板，第一支杆后侧顶端连接有电机，电机的输出轴上连接有圆盘，圆盘位于电机的后侧，第二支杆顶端转动式连接有第一齿轮，第一齿轮前侧设有第一皮带轮，第三支杆顶端转动式连接有第二齿轮，第二齿轮前侧设有第二皮带轮，第一皮带轮和第二皮带轮之间连接有平皮带，第二滑轨上滑动式连接有第二滑块，第二滑块左端连接有第二齿条，第二齿条与第二齿轮啮合，左侧板右侧下部设有第一滑轨，第一滑轨上滑动式连接有第一滑块，第一滑块右端连接有第一齿条，第一齿条与第一齿轮啮合，第一齿条前侧下部铰接连接有第一连杆，第一连杆的另一端与圆盘后侧偏心位置铰接连接，左侧板右侧上部设有弹性件，弹性件的右端连接有处理箱，处理箱的前侧底端左右两侧分别铰接连接有第二连杆和第三连杆，第二连杆的另一端与第一齿条铰接连接，第三连杆另一端与第二齿条铰接连接，处理箱顶部设有进水口，进水口底部设有滤网，右侧板左侧设有压缩缸，压缩缸内设有活塞，活塞底部中间连接有L型连杆，L型连杆的另一端与第二齿条连接，压缩缸顶部右侧与储液箱顶部之间连接有进液管，进液管上设有第一单向阀，压缩缸顶部左侧与处理箱顶部右侧之间连接有出液管，出液管上设有第二单向阀。
优选地，还包括有石蕊试纸，处理箱内设有石蕊试纸。
优选地，电机为伺服电机。
优选地，压缩缸的材质为Q235钢。
优选地，弹性件为弹簧。
工作原理：初始时，储液箱和压缩缸均装有足量的碱性液体，当需要处理化工污水时，化工污水通过进水口和滤网进入处理箱，滤网可以过滤人眼可见的固体杂质。启动电机转动，圆盘随之转动，圆盘通过第一连杆带动第一齿条上下移动，第一滑块随之在第一滑轨上上下滑动，第一齿条带动第一齿轮正反交替转动，第一皮带轮随之正反交替转动，第一皮带轮通过平皮带带动第二皮带轮正反交替转动，第二齿轮随之正反交替转动，第二齿轮带动第二齿条上下移动，第二滑块随之在第二滑轨上上下滑动，第二齿条通过L型连杆带动活塞在压缩缸内上下移动。当活塞在压缩缸内向上移动时，压缩缸内的碱性液体通过出液管推入处理箱内，当活塞在压缩缸内向下移动时，储液箱内的碱性液体通过进液管抽入压缩缸内。活塞在压缩缸内上下移动，间断地把压缩缸内的碱性液体抽入压缩缸内，碱性液体与处理箱内的化工污水进行中和反应，处理化工污水。当第一齿条向上移动时，第二齿条向下移动，当第一齿条向下移动时，第二齿条向上移动，第一齿条和第二齿条总是朝相反的方向移动，第一齿条和第二齿条通过第二连杆和第三连杆带动处理箱左右倾斜晃动，使处理箱内的化工污水与碱性液体接触速度更快，接触面积更大，处理箱内发生的中和反应进行的速度更快。结束反应后，关闭电机，人工放出被处理过的污水。
因为还包括有中性石蕊试纸，处理箱内设有石蕊试纸，石蕊试纸能够更为精确地测定化工污水处理后的PH值，并提醒人们随时控制化工污水中和反应的停止。
因为电机为伺服电机，所以电机可以精确的控制转速，使装置运行更平稳。
因为压缩缸的材质为Q235钢，所以压缩缸不易腐蚀，使用年限长。
因为弹性件为弹簧，弹簧的拉伸效果更好，更加经久耐用。
(3)有益效果
本实用新型达到了处理速度快、处理效率高、处理彻底的效果。
