申请日2016.06.24
公开(公告)日2016.09.14
IPC分类号C02F3/12
摘要
本发明公开了一种新型村镇污水处理设备，该设备在其壳体内部设置导流隔板，将其内部空间分隔成生物反应区、强制循环区和沉淀区，极大的简化了污水处理设备的结构形式，显著降低了设备的占地面积。设备内的回流泵和射流曝气器驱动其生物反应区的污水以1.5～3.5cm/s的流速在强制循环区流动，污泥在该流速下自凝聚形成好氧颗粒污泥，提高了混合液中悬浮固体浓度至6～12g/L，进而提高了污水处理效率;另外，好氧污泥的颗粒化可有效防止污泥膨胀。
摘要附图
权利要求书

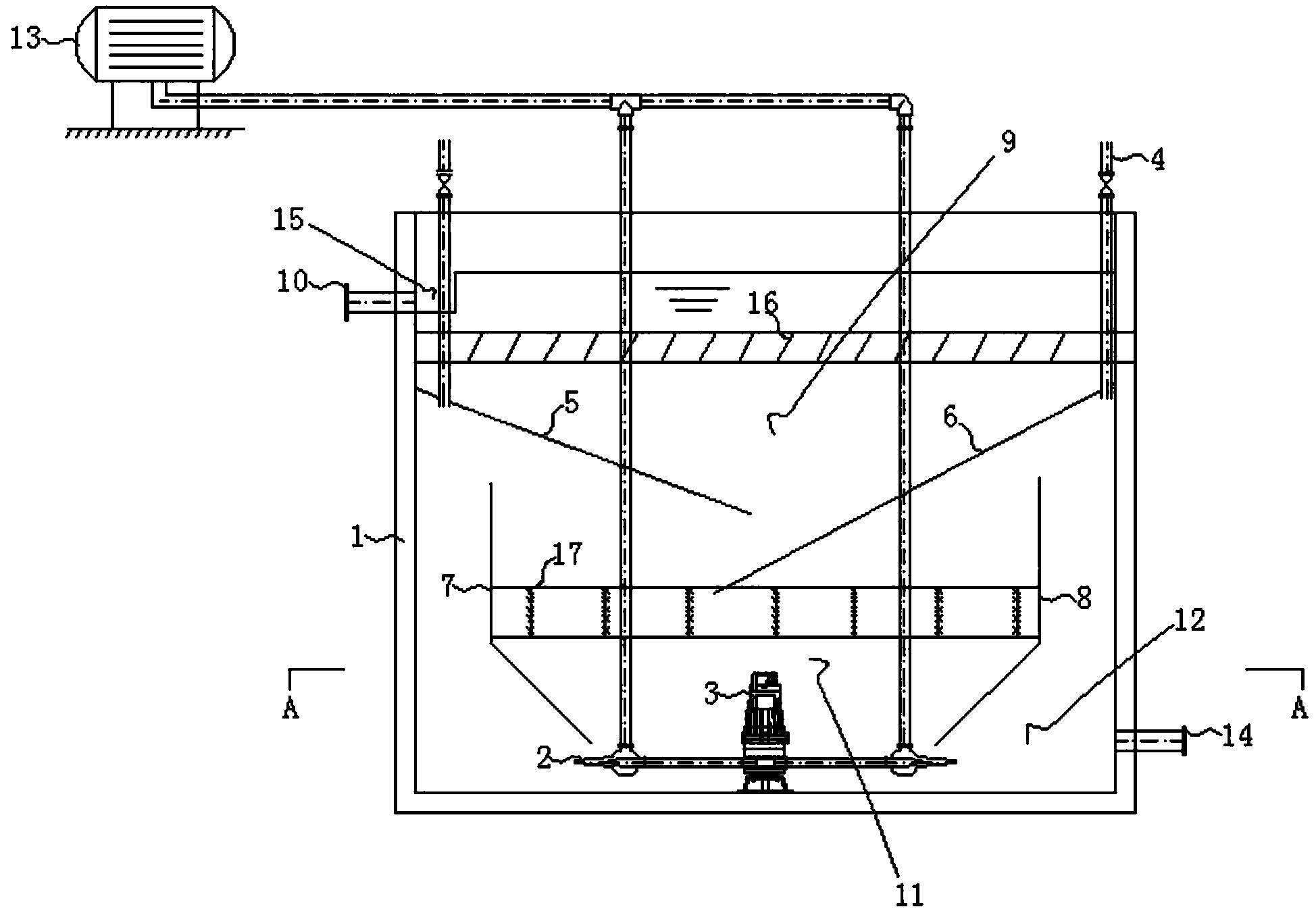

1.一种新型村镇污水处理设备，其特征在于：包括壳体(1)、射流曝气器(2)、回流泵(3)、排气管(4)、第一分隔板(5)、第二分隔板(6)、第三分隔板(7)和第四分隔板(8);
第一分隔板(5)和第二分隔板(6)倾斜布置于壳体(1)内并将壳体(1)内部空间分隔成上下两部分，壳体(1)内的上部空间为沉淀区(9)，第一分隔板(5)和第二分隔板(6)上各设置有一个排气管(4);沉淀区(9)的上部设置有出水口(10);
壳体(1)的下部空间被第三隔板和第四隔板分隔为内外两个区域，内部区域为生物反应区(11)，外部区域为强制循环区(12)，生物反应区(11)通过第一分隔板(5)与第二分隔板(6)之间的开口与沉淀区(9)连通;
生物反应区(11)内安装有射流曝气器(2)和回流泵(3)，射流曝气器(2)通过管道分别与风机(13)和回流泵(3)连接，回流泵(3)驱动生物反应区(11)的污水通过射流曝气器(2)射向强制循环区(12)，污水在强制循环区(12)的流速为1.5～3.5cm/s，强制循环区(12)的污水一部分回流至生物反应区(11)，一部分以不超过0.5cm/s的速度流向沉淀区(9);
强制循环区(12)的底部设置有进水口(14)。
2.根据权利要求1所述的新型村镇污水处理设备，其特征在于：所述沉淀区(9)的上部设置有沿壳体(1)内壁布置的集水槽(15)，集水槽(15)内设置有出水口(10)。
3.根据权利要求2所述的新型村镇污水处理设备，其特征在于：所述沉淀区(9)的上部设置有多个彼此平行且倾斜布置的斜板(16)。
4.根据权利要求2所述的新型村镇污水处理设备，其特征在于：所述生物反应区(11)内布置填料装置(17)。
说明书
一种新型村镇污水处理设备
技术领域
本发明涉及污水处理设备领域，尤其涉及一种新型村镇污水处理设备。
背景技术
我国广大农村地区的生活污水一直缺乏有效的处理措施，长期以来生活污水被直排到田间河塘，直接导致了农村地区及其周边水环境的恶化。农村生活污水具有水量少、分布不均的特点，这给农村地区的生活污水收集和处理带来了很大的难度。
当前我国农村污水通常采用集中处理系统或分散处理系统。集中处理系统主要是指(小型化)污水处理厂、人工湿地系统或土地处理系统等，通过一系列的物理、化学以及生物措施减少污水中的污染物，从而达到污水净化和资源化利用的目的，集中处理系统存在投资高、能耗高、运行管理要求高以及处理效果受进水水质及水量影响的缺点。分散处理系统是一个高度浓缩的微型化污水处理厂，它采用各种物理、化学或生物措施组合工艺，将各种处理技术高度集成在一个较小的空间范围内，分散处理系统对设备要求很高。
近年来，针对传统处理技术存在的投资运行费用高、占地面积大、运行管理要求高的缺点，开发出一种好氧颗粒污泥技术。好氧颗粒污泥具有生物致密、相对密度大、沉降速度快等特点，可使反应器中保持有较高的污泥浓度和容积负荷，同时对高浓度有机废水的也表现出良好的适应性。另外，好氧颗粒污泥具有微生物种群的多样性，在降解有机碳的同时，具有脱氮除磷的功能，与传统技术相比，可简化工艺流程、减少污水处理系统的容积和占地面积、降低投资和运行成本。此外，好氧污泥的颗粒化可有效防止污泥膨胀现象的发生。
发明内容
本发明要解决的技术问题是现有技术中农村污水集中处理系统存在投资高、能耗高、运行管理要求高以及处理效果受进水水质及水量影响。
为解决上述技术问题，本发明采用的技术方案为：一种新型村镇污水处理设备，包括壳体、射流曝气器、回流泵、排气管、第一分隔板、第二分隔板、第三分隔板和第四分隔板;第一分隔板和第二分隔板倾斜布置于壳体内并将壳体内部空间分隔成上下两部分，壳体内的上部空间为沉淀区，第一分隔板和第二分隔板分别连通一个排气管;沉淀区的上部设置有出水口;壳体的下部空间被第三隔板和第四隔板分隔为内外两个区域，内部区域为生物反应区，外部区域为强制循环区，生物反应区通过第一分隔板与第二分隔板之间的开口与沉淀区连通;生物反应区内安装有射流曝气器和回流泵，射流曝气器通过管道分别与风机和回流泵连接，回流泵驱动生物反应区的污水通过射流曝气器射向强制循环区，污水在强制循环区的流速为1.5～3.5cm/s，强制循环区的污水一部分回流至生物反应区，一部分以不超过0.5cm/s的速度流向沉淀区;强制循环区的底部设置有进水口。
进一步的，所述沉淀区的上部设置有沿壳体内壁布置的集水槽，集水槽内设置有出水口。
进一步的，所述沉淀区的上部设置有多个彼此平行且倾斜布置的斜板。
进一步的，所述生物反应区内布置填料装置。
有益效果：(1)本发明新型村镇污水处理设备在壳体内部设置导流隔板，将其内部空间分隔成生物反应区、强制循环区和沉淀区，极大的简化了污水处理设备的结构形式，显著降低了设备的占地面积。(2)本发明新型村镇污水处理设备利用回流泵和射流曝气器驱动生物反应区的污水以1.5～3.5cm/s的流速在强制循环区流动，污泥在该流速下自凝聚形成好氧颗粒污泥，提高了混合液中悬浮固体浓度至6～12g/L，进而提高了污水处理效率;此外，好氧污泥的颗粒化能够有效防止污泥膨胀现象的发生。(3)本发明新型村镇污水处理设备在沉淀区的上部设置有一圈沿壳体内部布置的集水槽，集水槽内设置有出水口，便于设备出水。(4)本发明新型村镇污水处理设备在沉淀区的上部设置有多个彼此平行且倾斜布置的斜板，加强了沉淀区沉淀污泥颗粒的效率。
