申请日2016.06.15
公开(公告)日2017.12.26
IPC分类号C02F1/00; C02F103/10
摘要
本发明属于污水回收技术领域，具体涉及一种积污池污水回收利用系统，其采用如下结构：在积污池内潜污泵的出水口连接的出水管上安装四通，四通的另外三个接口分别连接反冲水管、螺旋胶管和排污管，螺旋胶管连接工业泵泵头箱，反冲水管和排污管的位置均低于螺旋胶管，反冲水管上安装控制阀一，反冲水管的出水端位于积污池的液面以下，排污管上安装控制阀二。本发明结构简单、设计合理且投资小，通过本系统能够节约积污池清污费用，同时还能将积污池内的污水进行回收利用，而且利用率高，适合大规模推广应用。
权利要求书

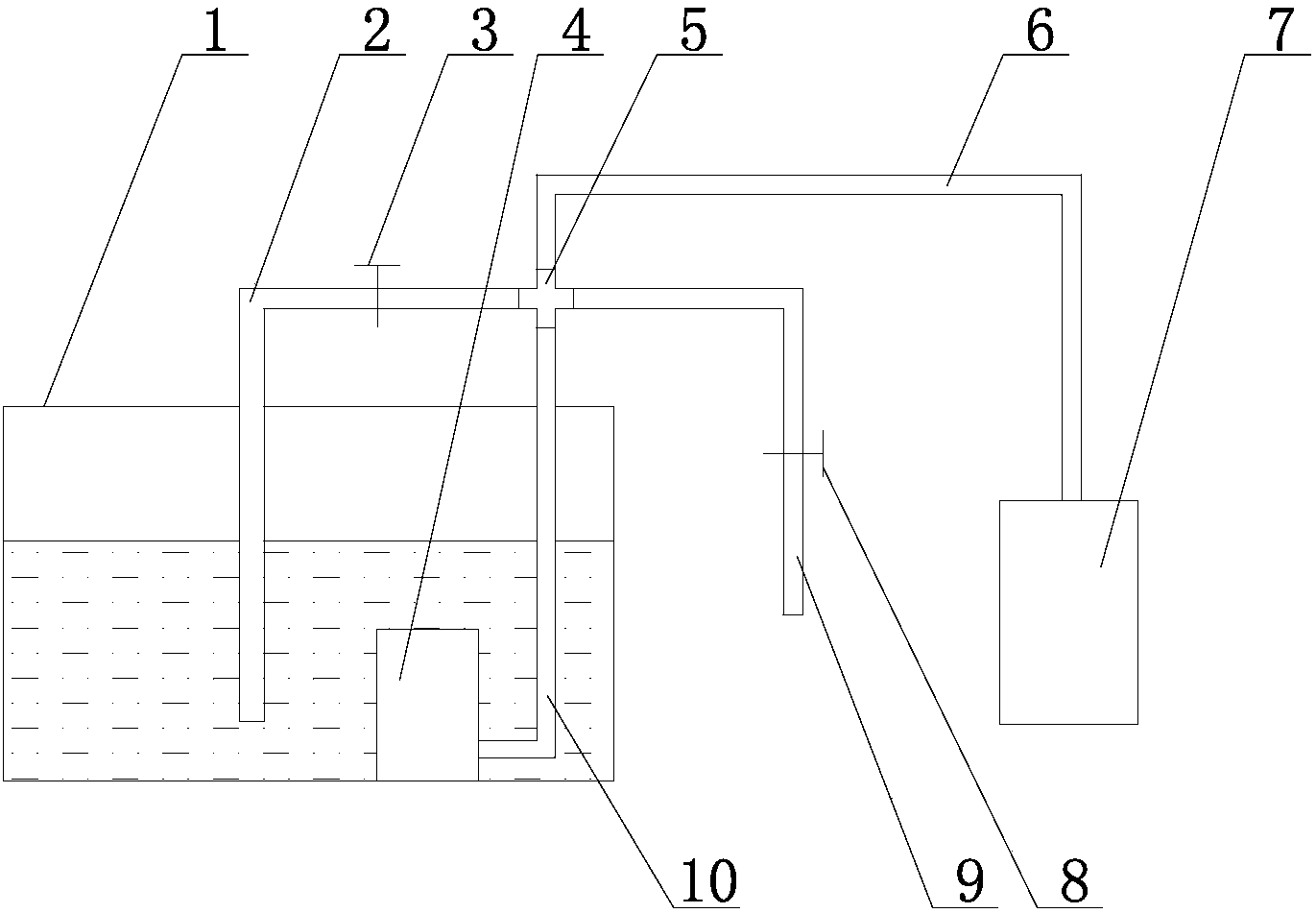

1.一种积污池污水回收利用系统，其特征在于：积污池(1)内潜污泵(4)的出水口连接的出水管(10)上安装四通(5)，四通(5)的另外三个接口分别连接反冲水管(2)、螺旋胶管(6)和排污管(9)，螺旋胶管(6)连接工业泵泵头箱(7)，反冲水管(2)和排污管(9)的位置均低于螺旋胶管(6)，反冲水管(2)上安装控制阀一(3)，反冲水管(2)的出水端位于积污池(1)的液面以下，排污管(9)上安装控制阀二(8)。
说明书
积污池污水回收利用系统
技术领域
本发明涉及一种积污池污水回收利用系统，属于污水回收技术领域。
背景技术
目前，矿山采矿后，井下采空区需要采用充填材料进行充填，但传统充填过程中会产生大量的污水废料，这些污水废料堆积到积污池一段时间后需要用挖掘机进行清理，清理费用高，效率低。
发明内容
本发明要解决的技术问题是：克服现有技术中的不足，提供一种投资小、利用率高且能够节约积污池清污费用的积污池污水回收利用系统。
本发明所述的积污池污水回收利用系统采用如下结构：在积污池内潜污泵的出水口连接的出水管上安装四通，四通的另外三个接口分别连接反冲水管、螺旋胶管和排污管，螺旋胶管连接工业泵泵头箱，反冲水管和排污管的位置均低于螺旋胶管，反冲水管上安装控制阀一，反冲水管的出水端位于积污池的液面以下，排污管上安装控制阀二。
上述积污池污水回收利用系统的工作原理及过程如下：
积污池内潜污泵的出水口排出的污水原料可以通过螺旋胶管输送至工业泵泵头箱中作为冲洗管道用水，进行二次利用。在对污水原料进行处理的过程中，还需要定期的打开反冲水管上的控制阀，使潜污泵排出的污水通过反冲水管回到积污池内，使积污池不会因长期使用而导致淤积板结。当然，也可以将潜污泵排出的污水原料直接通过排污管排到水沟中。
本发明与现有技术相比所具有的有益效果是：
本发明结构简单、设计合理且投资小，通过本系统能够节约积污池清污费用，同时还能将积污池内的污水进行回收利用，而且利用率高，适合大规模推广应用。
