申请日2015.05.21
公开(公告)日2015.08.19
IPC分类号B01D35/16; B01D36/02
摘要
本发明公开了一种防堵塞磨板水处理回用设备，它包括按照水流方向依次通过管道连通的磨刷机(1)、底槽(2)、压力过滤器(4)、二级过滤器(6)和回收装置(7)，回收装置(7)连接有过滤水循环装置(8)，过滤水循环装置(8)与磨刷机(1)连通，压力过滤器(4)内设有高强度高分子滤袋A，二级过滤器(6)内设有高强度高分子滤袋B，底槽(2)与压力过滤器(4)之间的管路外接溢流管A(42)，压力过滤器(4)与二级过滤器(6)之间的管路外接溢流管B(62)。本发明的有益效果是：该设备实现了铜粉再回收，变废为宝，利益可观，并且可实现循环用水，降低工业用水量，减少环境的污染和污水处理的压力，直接节约成本。
权利要求书

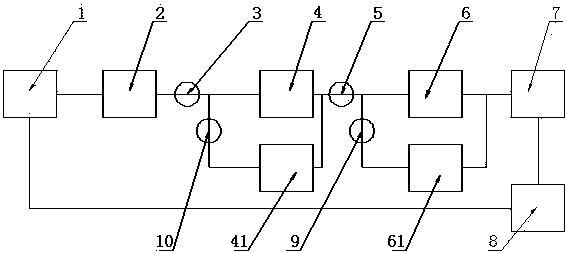

1.一种防堵塞磨板水处理回用设备，其特征在于：它包括按照水流方向依次通过管道连通的磨刷机(1)、底槽(2)、压力过滤器(4)、二级过滤器(6)和回收装置(7)，回收装置(7)连接有过滤水循环装置(8)，过滤水循环装置(8)与磨刷机(1)连通，压力过滤器(4)内设有高强度高分子滤袋A，二级过滤器(6)内设有高强度高分子滤袋B，底槽(2)与压力过滤器(4)之间的管路外接有溢流管A(42)，溢流管A(42)上按照水流方向依次设有溢流阀A(10)和压力过滤器A(41)，压力过滤器(4)和二级过滤器(6)之间的管路与压力过滤器A(41)连通，溢流管A(42)与二级过滤器(6)之间的管路外接有溢流管B(62)，溢流管B(62)上按照水流方向依次设有溢流阀B(9)和二级过滤器A(61)，二级过滤器(6)和回收装置(7)与二级过滤器A(61)连通。
2.根据权利要求1所述的一种防堵塞磨板水处理回用设备，其特征在于：所述的高强度高分子滤袋A的滤孔孔径大于高强度高分子滤袋B的滤孔孔径。
3.根据权利要求1所述的一种防堵塞磨板水处理回用设备，其特征在于：所述的底槽(2)与溢流管A(42)之间的管道上设有高压泵A(3)，溢流管A(42)与溢流管B(62)之间的管道上设有高压泵B(5)。
说明书
一种防堵塞磨板水处理回用设备
技术领域
本发明涉及废水处理，特别是一种防堵塞磨板水处理回用设备。
背景技术
磨刷机用于印制电路板，在其工作过程中主要依靠磨刷使电路板成型，因此会产生大量的铜粒，为了防止磨刷机被堵塞需要对其使用大量清洗水清洗，而清洗之后的液体因为含有大量铜粒无法直接利用，而对磨刷机的清洗需要经常进行，导致工业用水量大，而且后续处理复杂。
发明内容
本发明的目的在于克服现有技术的缺点，提供一种结构简单、过滤效率高的防堵塞磨板水处理回用设备，该系统过滤效率高，并且可以实现水循环利用，节约资源。
本发明的目的通过以下技术方案来实现：一种防堵塞磨板水处理回用设备，它包括按照水流方向依次通过管道连通的磨刷机、底槽、压力过滤器、二级过滤器和回收装置，回收装置连接有过滤水循环装置，过滤水循环装置与磨刷机连通，压力过滤器内设有高强度高分子滤袋A，二级过滤器内设有高强度高分子滤袋B，底槽与压力过滤器之间的管路外接有溢流管A，溢流管A上按照水流方向依次设有溢流阀A和压力过滤器A，压力过滤器和二级过滤器之间的管路与压力过滤器A连通，溢流管A与二级过滤器之间的管路外接有溢流管B，溢流管B上按照水流方向依次设有溢流阀B和二级过滤器A，二级过滤器和回收装置与二级过滤器A连通。
所述的高强度高分子滤袋A的滤孔孔径大于高强度高分子滤袋B的滤孔孔径。
所述的底槽与溢流管A之间的管道上设有高压泵A，溢流管A与溢流管B之间的管道上设有高压泵B。
本发明具有以下优点：
1.该系统可以回收磨刷机产生的废水中的铜粉，避免浪费;
2.该系统可以实现循环用水，减少了工业用水量，减少环境的污染和污水处理的压力，直接节约成本，并且可以有效防止磨刷机喷嘴阻塞以及底槽淤积;
3.通过设置高压泵A可以对滤液在压力过滤器内过滤时对其加压，以提高过滤效率，通过设置溢流管A和溢流阀A可以避免压力过滤器内压差太大从而损坏设备或造成泄漏，并将部分液体通过溢流管A导入到压力过滤器A进行过滤，保证过滤工作可以正常进行，可以避免压力过滤器因为无法工作而导致停机，通过设置高压泵B可以对滤液在二级过滤器内过滤时对其加压，以提高过滤效率，通过设置溢流管B和溢流阀B可以避免二级过滤器内压差太大从而损坏设备或造成泄漏，并将部分液体通过溢流管B导入到二级过滤器B进行过滤，保证过滤工作可以正常进行，可以避免二级过滤器因为无法工作而导致停机，并且可以手动开启溢流阀A和溢流阀B以分担压力，减小压力过滤器和二级过滤器的工作强度，提高其使用寿命。
