申请日2015.05.21
公开(公告)日2015.08.19
IPC分类号C02F9/10; C01B21/46; C02F103/16; C25C1/12; C23F1/46
摘要

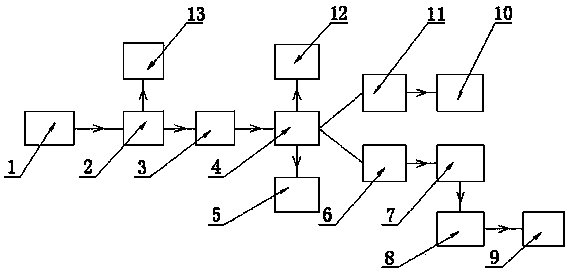

本发明公开了一种硝酸退镀水处理系统，它包括供应装置(1)、减压蒸馏装置(2)、中和调整装置(4)、过滤装置、酸处理装置(7)和电解装置(8)，过滤装置包括滤液分离装置(11)和滤饼分离装置(6)，供应装置(1)、减压蒸馏装置(2)、中和调整装置(4)、滤饼分离装置(6)、酸处理装置(7)和电解装置(8)按照液体流通方向依次连通，中和调整装置(4)外接滤液分离装置(11)和碱水添加装置(5)。本发明的有益效果是：该系统用于处理硝酸退镀水，其具有工作效率高、可以回收硝酸以避免浪费、可以回收铜等优点，符合可持续生产的要求。
权利要求书
1.一种硝酸退镀水处理系统，其特征在于：它包括供应装置(1)、减压蒸馏装置(2)、中和调整装置(4)、过滤装置、酸处理装置(7)和电解装置(8)，过滤装置包括滤液分离装置(11)和滤饼分离装置(6)，供应装置(1)、减压蒸馏装置(2)、中和调整装置(4)、滤饼分离装置(6)、酸处理装置(7)和电解装置(8)按照液体流通方向依次连通，中和调整装置(4)外接滤液分离装置(11)和碱水添加装置(5)。
2.根据权利要求1所述的一种硝酸退镀水处理系统，其特征在于：所述的减压蒸馏装置(2)外接硝酸回收装置(13)。
3.根据权利要求1所述的一种硝酸退镀水处理系统，其特征在于：所述的中和调整装置(4)外接添加剂添加装置(12)。
4.根据权利要求1所述的一种硝酸退镀水处理系统，其特征在于：所述的减压蒸馏装置(2)和中和调整装置(4)之间设有残留液存储装置(3)。
5.根据权利要求1所述的一种硝酸退镀水处理系统，其特征在于：所述的滤液分离装置(11)外接废水处理站(10)。
6.根据权利要求1所述的一种硝酸退镀水处理系统，其特征在于：所述的电解装置(8)外接污水处理站(9)。
7.根据权利要求1所述的一种硝酸退镀水处理系统，其特征在于：所述的中和调整装置(4)内设有酸碱度检测装置。
说明书
一种硝酸退镀水处理系统
技术领域
本发明涉及退镀水处理，特别是一种硝酸退镀水处理系统。
背景技术
退镀水是一种用来退镀金属表面镀层的液体，可以用于对镀铝、镀镍、镀铬、不锈钢、金色等金属、合金真空电镀的镀层去除，其需要符合去污力强、成本低、不伤害人体、药性稳定、可循环使用、使用中药液不必排放、依适当比例添加药水即可、不会造成工件侵蚀等要求。使用过的退镀水含有经过化学反应之后得到的一些离子，如镀层金属的离子以及原退镀水中的一些阴离子，退镀后的废水必须经过严格处理，达到要求才能够进行排放。但排放有污染环境的风险，增加污水处理的负担，并且增加工业用水量。
发明内容
本发明的目的在于克服现有技术的缺点，提供一种结构简单、符合可持续生产要求的硝酸退镀水处理系统。
本发明的目的通过以下技术方案来实现：一种硝酸退镀水处理系统，它包括供应装置、减压蒸馏装置、中和调整装置、过滤装置、酸处理装置和电解装置，过滤装置包括滤液分离装置和滤饼分离装置，供应装置、减压蒸馏装置、中和调整装置、滤饼分离装置、酸处理装置和电解装置按照液体流通方向依次连通，中和调整装置外接滤液分离装置和碱水添加装置。
所述的减压蒸馏装置外接硝酸回收装置。
所述的中和调整装置外接添加剂添加装置。
所述的减压蒸馏装置和中和调整装置之间设有残留液存储装置。
所述的滤液分离装置外接废水处理站。
所述的电解装置外接污水处理站。
所述的中和调整装置内设有酸碱度检测装置。
本发明具有以下优点：
1.通过使用减压蒸馏装置可以降低硝酸退镀水的沸点，使硝酸退镀水更容易达到沸点并减少达到沸点所需的能耗，以便于回收硝酸;
2.通过设置硝酸回收装置回收硝酸以避免浪费，并减少后续生产中碱的消耗，节约了资源，符合可持续生产的要求;
3.通过设置残留液存储装置可以对来不及处理的液体进行存储，并控制液体的流量，根据生产任务合理的控制流量以达到最优的生产效果，并且可以调节中和调整装置中的酸碱度，使中和反应能够良好快速的进行;
4. 通过设置碱水添加装置可以根据需要控制碱水的流量，使中和调整装置内的中和反应能够良好进行，避免出现酸度过高或碱度过高的情况;
5. 通过在中和调整装置内设置酸碱度检测装置，可以实时检测中和调整装置内的酸碱度，以便及时控制残留液存储装置添加残留液以提高酸度或控制碱水添加装置添加碱水以提高碱度，使中和反应可以良好快速地进行;
6.通过设置电解装置可以将液体中的铜离子还原成铜金属并进行收集，从而实现了回收铜金属，避免铜离子泄漏污染环境;
7.通过电解装置外接污水处理站以及滤液分离装置外接废水处理站，避免了污水、废水直接排入自然环境造成污染，并且可以进一步回收利用可回收的资源，避免浪费，符合可持续生产的要求。
