申请日2016.06.21
公开(公告)日2016.11.16
IPC分类号C02F11/12
摘要
本实用新型提供了一种适用于污泥处置的搅拌器。包括电机、转动杆、输送管、输送室和搅拌叶片;所述转动杆的顶端连接电机，下端连接所述的输送室，输送室的下方连接搅拌叶片;所述输送室的相对两侧分别设置有一个出料口，所述的出料口连接出料管;所述的转动杆为空心杆，所述的输送管穿入转动杆并与输送室的两个出料管相通。方便添加固化剂，对污水处理厂的污泥进行改性处理。

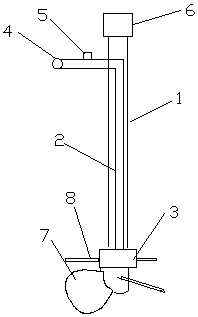

摘要附图
权利要求书
1.一种适用于污泥处置的搅拌器，其特征在于：包括电机、转动杆、输送管、输送室和搅拌叶片;所述转动杆的顶端连接电机，下端连接所述的输送室，输送室的下方连接搅拌叶片;所述输送室的相对两侧分别设置有一个出料口，所述的出料口连接出料管;所述的转动杆为空心杆，所述的输送管穿入转动杆并与输送室的两个出料管相通。
2.根据权利要求1所述的适用于污泥处置的搅拌器，其特征在于：所述的搅拌叶片为交错组合的双层叶片。
3.根据权利要求2所述的适用于污泥处置的搅拌器，其特征在于：所述的双层叶片之间的间距为5-10cm。
4.根据权利要求1所述的适用于污泥处置的搅拌器，其特征在于：所述输送管的进料口设置在转动杆外，且进料口的一侧设置有风机。
5.根据权利要求1所述的适用于污泥处置的搅拌器，其特征在于：所述输送室两侧的出料管长度不相同。
说明书
一种适用于污泥处置的搅拌器
技术领域
本实用新型属于污泥处置设备技术领域，具体涉及一种适用于污泥处置的搅拌器。
背景技术
城市生活污水处理后的副产物——活性污泥，含水率极高，通常经过脱水处理后污泥的含水率也都在80～85%之间。我国目前对污泥的处置途径分为四种：即土地利用、填埋、建材利用和焚烧，其各自的缺点如表1：
表1 目前污泥处理方法的缺点
其中，以填埋方式处置污泥的方式最为普遍，由于近年来居民生活用水量和工业用水量不断增加，污水处理量也随之上升。作为污水处理的“衍生品”，我国污泥产量年年攀升。据了解2015年市政污泥产量达3500万吨。目前针对污泥处理还没有专用的搅拌器，使用不方便。
发明内容
为适应污泥固化处理的需求，本实用新型提供了一种适用于污泥处置的搅拌器。方便添加固化剂，对污水处理厂的污泥进行改性处理。
为了实现上述发明目的，本实用新型采用如下的技术方案：
一种适用于污泥处理的搅拌器，包括电机、转动杆、输送管、输送室和搅拌叶片;所述转动杆的顶端连接电机，下端连接所述的输送室，输送室的下方连接搅拌叶片;所述输送室的相对两侧分别设置有一个出料口，所述的出料口连接出料管;所述的转动杆为空心杆，所述的输送管穿入转动杆并与输送室的两个出料管相通。
本实用新型所述的搅拌叶片为交错组合的双层叶片。
优选地，所述双层叶片之间的间距为5-10cm，搅动优果更好，特别适用于不易搅拌的污泥。
本实用新型所述输送管的进料口设置在转动杆外，且进料口的一侧设置有风机。在风机的作用下，使固化剂顺利从出料口出来。
本实用新型所述输送室两侧的出料管长度不相同，利于固化剂与污泥的均匀混合。
本发明的转动杆在电机的驱动下转动，带动输送室和搅拌叶片一起转动，并在风机的作用下，固化剂经输送管进入出料管，在转动的同时撒料，实现固化剂与污泥均匀混合，特别适用于污泥固化处置中的搅拌混合
