申请日2016.06.20
公开(公告)日2016.08.17
IPC分类号G01N33/18; C02F9/14
摘要
本发明公开了一种深水区污水检测装置，包括检测装置本体，所述检测装置本体上端设有浮力板，所述浮力板一侧端面上安装有螺旋桨装置，所述浮力板上端铺设有太阳能光伏板，所述太阳能光伏板连接到所述检测装置本体内部电路板上供电，所述浮力板下端设有检测器，所述检测器底部与两侧开设有发射腔，所述检测器底部端的发射腔竖直向下开设，所述检测器两侧的发射腔倾斜向下开设，所述发射腔内安装有探测标，所述探测标后端连接弹出机构，所述发射腔前端开口处封闭有防水封膜。通过上述方式，本发明不仅能够对污水浅水区进行检测，还能通过弹出机构将探测标发射弹入污水深水区进行检测，延伸探测范围，提高检测数据的全面性。

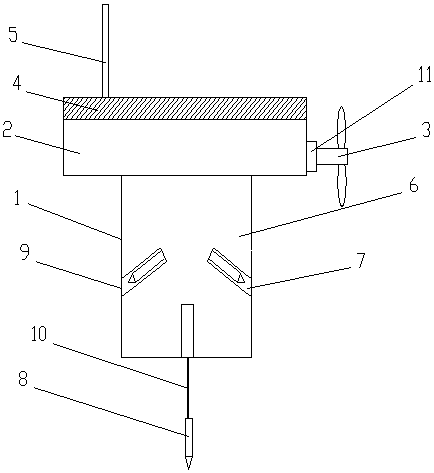

摘要附图
权利要求书
1.一种深水区污水检测装置，包括检测装置本体，其特征在于，所述检测装置本体上端设有浮力板，所述浮力板一侧端面上安装有螺旋桨装置，所述浮力板上端铺设有太阳能光伏板，所述太阳能光伏板连接到所述检测装置本体内部电路板上供电，所述浮力板上端还设有一信号发射装置，所述浮力板下端设有检测器，所述检测器底部与两侧开设有发射腔，所述检测器底部端的发射腔竖直向下开设，所述检测器两侧的发射腔倾斜向下开设，所述发射腔内安装有探测标，所述探测标后端连接弹出机构，所述发射腔前端开口处封闭有防水封膜。
2.根据权利要求1所述的深水区污水检测装置，其特征在于，所述探测标前端设有检测头，所述探测标后端连接有电缆导线，所述电缆导线一端连接在所述探测标后端，所述电缆导线另一端系于弹出机构上，所述探测标通过弹出机构从所述发射腔弹出时将所述防水封膜刺穿。
3.根据权利要求1所述的深水区污水检测装置，其特征在于，所述螺旋桨装置前端安装有转向装置，所述转向装置带动所述螺旋桨装置摇摆转动。
4.根据权利要求1所述的深水区污水检测装置，其特征在于，所述太阳能光伏板水平铺设在所述浮力板上端板面上，所述太阳能光伏板外侧罩有防水罩。
说明书
深水区污水检测装置
技术领域
本发明涉及污水处理领域，特别是涉及一种深水区污水检测装置。
背景技术
污水处理是为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。现代污水处理技术，按处理程度划分，可分为一级、二级和三级处理，一般根据水质状况和处理后的水的去向来确定污水处理程度。一级处理主要去除污水中呈悬浮状态的固体污染物质，物理处理法大部分只能完成一级处理的要求。经过一级处理的污水，BOD一般可去除30%左右，达不到排放标准。一级处理属于二级处理的预处理。二级处理主要去除污水中呈胶体和溶解状态的有机污染物质(BOD，COD物质)，去除率可达90%以上，使有机污染物达到排放标准，悬浮物去除率达95%出水效果好。三级处理进一步处理难降解的有机物、氮和磷等能够导致水体富营养化的可溶性无机物等。主要方法有生物脱氮除磷法，混凝沉淀法，砂滤法，活性炭吸附法，离子交换法和电渗析法等。
整个过程为通过粗格栅的原污水经过污水提升泵提升后，经过格栅或者筛率器，之后进入沉砂池，经过砂水分离的污水进入初次沉淀池，以上为一级处理(即物理处理)，初沉池的出水进入生物处理设备，有活性污泥法和生物膜法，(其中活性污泥法的反应器有曝气池，氧化沟等，生物膜法包括生物滤池、生物转盘、生物接触氧化法和生物流化床)，生物处理设备的出水进入二次沉淀池，二沉池的出水经过消毒排放或者进入三级处理，一级处理结束到此为二级处理，三级处理包括生物脱氮除磷法，混凝沉淀法，砂滤法，活性炭吸附法，离子交换法和电渗析法。二沉池的污泥一部分回流至初次沉淀池或者生物处理设备，一部分进入污泥浓缩池，之后进入污泥消化池，经过脱水和干燥设备后，污泥被最后利用。
而污水处理前都会对污水进行检测取样，但传统的污水检测设备都是简单投掷入污水内进行检测，不仅不能进行移动取样，还只是对污水的浅水区进行检测，不能深入污水深水区检测，使得检测数据不全面。
发明内容
本发明主要解决的技术问题是提供一种深水区污水检测装置，能够不仅对污水浅水区进行检测，还能通过弹出机构将探测标发射弹入污水深水区进行检测，延伸探测范围，提高检测数据的全面性。
为解决上述技术问题，本发明采用的一个技术方案是：提供一种深水区污水检测装置，包括检测装置本体，所述检测装置本体上端设有浮力板，所述浮力板一侧端面上安装有螺旋桨装置，所述浮力板上端铺设有太阳能光伏板，所述太阳能光伏板连接到所述检测装置本体内部电路板上供电，所述浮力板上端还设有一信号发射装置，所述浮力板下端设有检测器，所述检测器底部与两侧开设有发射腔，所述检测器底部端的发射腔竖直向下开设，所述检测器两侧的发射腔倾斜向下开设，所述发射腔内安装有探测标，所述探测标后端连接弹出机构，所述发射腔前端开口处封闭有防水封膜。
在本发明一个较佳实施例中，所述探测标前端设有检测头，所述探测标后端连接有电缆导线，所述电缆导线一端连接在所述探测标后端，所述电缆导线另一端系于弹出机构上，所述探测标通过弹出机构从所述发射腔弹出时将所述防水封膜刺穿。
在本发明一个较佳实施例中，所述螺旋桨装置前端安装有转向装置，所述转向装置带动所述螺旋桨装置摇摆转动。
在本发明一个较佳实施例中，所述太阳能光伏板水平铺设在所述浮力板上端板面上，所述太阳能光伏板外侧罩有防水罩。
本发明的有益效果是：本发明不仅能够对污水浅水区进行检测，还能通过弹出机构将探测标发射弹入污水深水区进行检测，延伸探测范围，提高检测数据的全面性。
