申请日2016.06.20
公开(公告)日2016.08.24
IPC分类号C02F9/02; C02F1/40; B01D53/14; B01D53/18; B01D47/06; C02F103/18
摘要
本发明涉及一种提高喷淋废水中油分回收方法，包括以下步骤：(A)喷淋处理：将含油污泥经高温处理产生的气体通过喷淋处理回收得到喷淋废水;(B)隔油净化处理：将所述步骤(A)中的喷淋废水进行一级油水分离，回收得到第一废水;(C)斜管分离净化处理:将所述步骤(B)中的第一废水进行二级油水分离，回收得到第二废水。一种提高喷淋废水中油分回收系统，包括喷淋装置、隔油池和斜管分离池，喷淋装置的出水口与隔油池的进液口连通，隔油池的出液口与斜管分离池的废水进口连通，斜管分离池的废水出口与喷淋装置的进水口连通。该回收方法及装置油水分离效率快，油分回收率高，且对净化处理后的废水进行循环再利用，节能环保。

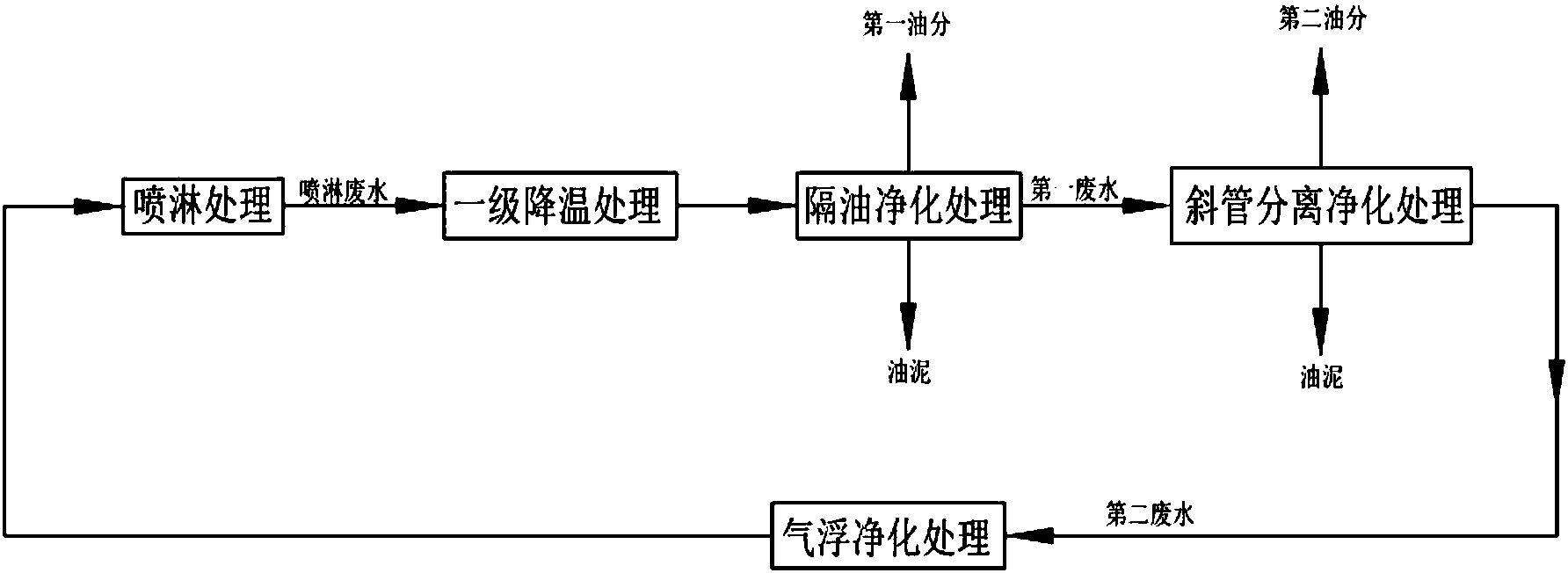

摘要附图
权利要求书
1.一种提高喷淋废水中油分回收方法，包括以下步骤：
(A)喷淋处理：将含油污泥经高温处理产生的气体通过喷淋处理回收得到喷淋废水;
(B)隔油净化处理：将所述步骤(A)中的喷淋废水进行一级油水分离，回收得到第一油分和第一废水;
(C)斜管分离净化处理:将所述步骤(B)中的第一废水进行二级油水分离，回收得到第二油分和第二废水。
2.如权利要求1所述的一种提高喷淋废水中油分回收方法，其特征在于，还包括第二废水喷淋处理：将所述步骤(C)中的第二废水用于所述步骤(A)中的喷淋用水。
3.如权利要求2所述的一种提高喷淋废水中油分回收方法，其特征在于，还包括气浮净化处理，所述气浮净化处理位于第二废水喷淋处理之前，第二废水在用于第二废水喷淋处理之前进行气浮净化处理，将废水中固体颗粒物和油分从废水中分离。
4.如权利要求1所述的一种提高喷淋废水中油分回收方法，其特征在于，所述步骤(A)中的喷淋废水在进行一级油水分离之前进行降温处理。
5.一种提高喷淋废水中油分回收系统，包括喷淋装置(1)、隔油池(2)和斜管分离池(3)，其特征在于，所述喷淋装置(1)的出水口(1a)通过第一出水管道(4)与隔油池(2)的进液口(2a)相连通，隔油池(2)的出液口(2b)通过第二出水管道(5)与斜管分离池(3)的废水进口(3a)相连通，该斜管分离池(3)的废水出口(3b)通过第三出水管道(6)与喷淋装置(1)的进水口(1b)相连通。
6.如权利要求5所述的一种提高喷淋废水中油分回收系统，其特征在于，还包括气浮净化装置(7)，所述气浮净化装置(7)设置在斜管分离池(3)与喷淋装置(1)之间，该气浮净化装置(7)的进水口(7a)与斜管分离池(3)的废水出口(3b)连通，其出水口(7b)与喷淋装置(1)的进水口(1b)连通。
7.如权利要求5或6所述的一种提高喷淋废水中油分回收系统，其特征在于，所述喷淋装置(1)与隔油池(2)之间还设有冷却装置(9)。
8.如权利要求5所述的一种提高喷淋废水中油分回收系统，其特征在于，所述隔油池(2)的进液口(2a)处竖直设有第一隔板(21)，其出液口(2b)处竖直设有与第一隔板(21)平行设置的第二隔板(22)，第一隔板(21)与第二隔板(22)之间设有第一刮油机构(23)。
9.如权利要求5所述的一种提高喷淋废水中油分回收系统，其特征在于，所述斜管分离池(3)的废水进口(3a)处竖直设有第三隔板(31)，其废水出口(3b)处竖直设有与第三隔板(31)平行设置的第四隔板(32)，第三隔板(31)与第四隔板(32)之间设有斜管组件(33)，该斜管组件(33)上方设有第二刮油机构(34)。
10.如权利要求6所述的一种提高喷淋废水中油分回收系统，其特征在于，所述气浮净化装置(7)的进水口(7a)处竖直设有导流板a(71)，其出水口(7b)处设有与导流板a(71)平行设置的导流板b(72)，其进水口(7a)与导流板a(71)之间安装有曝气装置(73)，导流板a(71)和导流板b(72)之间设有刮渣机构(74)。
说明书
一种提高喷淋废水中油分回收方法及系统
技术领域
本发明涉及油分回收技术领域，尤其涉及一种提高喷淋废水中油分回收方法及系统。
背景技术
在石油的开采、集输、炼制及含油污水处理过程中会产生大量含油的黑色固体、半固体废物，被称之为油泥，它的主要成分是原油、泥和水。其中，油泥中固体颗粒尺寸可从不足微米到几英寸，大多数在l至100微米之间。现有技术中对含油污泥资源化利用的工艺，其中干化、热解炭化、热脱附、热解脱附以及燃烧处理是在有氧或欠氧状态下发生氧化或还原反应，在以上的氧化或还原反应过程中会产生气相产物;针对该气相产物可以以喷淋方式进行处理，喷淋处理后产生油水混合物。比如热脱附处理，热脱附处理作为一种含油污泥的处理技术，其主要通过对油泥进行加热，使吸附于泥沙的油分析出得到油气，油气经冷凝后回收得到重质油分和可燃气体，该过程中的冷凝方式通常采用三相喷淋塔进行喷淋净化，但由于热脱附处理产生的油气具有较高的温度，导致产生的喷淋废水中油水混合难以分层，针对上述问题，传统的处理方式是向喷淋水中加入冷却水，以降低喷淋废水的温度，但该方式导致废水量增大，增加污水处理量，成本较高。而且由于传统的三相分离设备内部空间小，油水分离比较困难，工作效率低，而且现有的喷淋装置多采用三相分离设备，三相分离设备的内部空间小，其内部设置的刮油设备小，刮油效率低，使得废水净化度低，无法循环再利用，导致资源浪费，污水排放量大。
发明内容
本发明的目的之一是针对现有技术的不足之处，提供一种提高喷淋废水中油分回收方法，有效将喷淋处理得到的废水进行两级油水分离净化处理，实现废水降温，利于提高废水中油分的回收率，且净化后的废水可作喷淋用水循环使用，有效提高喷淋装置内部油水分离效率，成本低，节能环保，通用性好，解决了现有技术中喷淋处理产生的废水中油分回收率低的问题。
为实现上述目的，本发明提供如下技术方案：
一种提高喷淋废水中油分回收方法，包括以下步骤：
(A)喷淋处理：将含油污泥经高温处理产生的气体通过喷淋处理回收得到喷淋废水;
(B)隔油净化处理：将所述步骤(A)中的喷淋废水进行一级油水分离，回收得到第一油分和第一废水。
(C)斜管分离净化处理:将所述步骤(B)中的第一废水进行二级油水分离，回收得到第二油分和第二废水。
作为改进，还包括第二废水喷淋处理：将所述步骤(C)中的第二废水用于所述步骤(A)中的喷淋用水。
作为改进，还包括气浮净化处理，所述气浮净化处理位于第二废水喷淋处理之前，第二废水在用于第二废水喷淋处理之前进行气浮净化处理，将废水中固体颗粒物和油分从废水中分离。
作为改进，所述步骤(A)中的喷淋废水在进行一级油水分离之前进行降温处理。其中，降温方式可采用风冷或水冷方式对步骤(A)中回收得到的喷淋废水进行一级降温处理，利于后续将其引入隔油池内加快油水分离效率。
上述方法一方面通过将对含油污泥进行高温烟气处理产生的高温烟气进行喷淋净化处理产生的废水依次进行两级油水分离净化处理，使得混合后的废水中的油分因温度降低而浮于水的上层，加快油水分离速度，油分回收率高;另一方面，经两级油水分离净化处理回收得到的第二废水可经气浮净化后回用于喷淋用水使用，且由于其温度低，能够有效降低喷淋后产生废水的温度，利于提高喷淋装置内部的油水分离效率，工艺简单，废水净化程度高，实现废水的循环再利用，节能环保，成本低。
本发明还公开了一种提高喷淋废水中油分回收的系统，通过将喷淋装置中产生的喷淋废水依次引入隔油池和斜管分离池内进行两级油水分离处理，使得喷淋废水温度降低而加快油水分离效率，提高油分回收率，且净化后的废水重新引入喷淋装置作喷淋用水，实现废水循环利用的同时，取消了现有技术中向喷淋水中辅助加冷却水而增加污水处理量的技术问题。
为实现上述目的，本发明提供如下技术方案：
一种提高喷淋废水中油分回收系统，包括喷淋装置、隔油池和斜管分离池，其特征在于，所述喷淋装置的出水口通过第一出水管道与隔油池的进液口相连通，隔油池的出液口通过第二出水管道与斜管分离池的废水进口相连通，该斜管分离池的废水出口通过第三出水管道与喷淋装置的进水口相连通。
作为改进，还包括气浮净化装置，所述气浮净化装置设置在斜管分离池与喷淋装置之间，该气浮净化装置的进水口与斜管分离池的废水出口连通，其出水口与喷淋装置的进水口连通。
作为改进，所述喷淋装置与隔油池之间还设有冷却装置。
作为改进，所述隔油池的进液口处竖直设有第一隔板，其出液口处竖直设有与第一隔板平行设置的第二隔板，第一隔板与第二隔板之间设有第一刮油机构。
作为改进，所述斜管分离池的废水进口处竖直设有第三隔板，其废水出口处竖直设有与第三隔板平行设置的第四隔板，第三隔板与第四隔板之间设有斜管组件，该斜管组件上方设有第二刮油机构。
作为改进，所述斜管分离池的废水进口与第三隔板之间安装有搅拌机构。
作为改进，所述气浮净化装置的进水口出竖直设有导流板a，其出水口处设有与导流板a平行设置的导流板b，其进水口与导流板a之间安装有曝气装置，导流板a和导流板b之间设有刮渣机构。
作为改进，所述气浮净化装置的出水口位置高于其进水口。
本发明的有益效果在于：
(1)本发明通过将喷淋装置中产生的喷淋废水先引入隔油池内进行一级油水分离处理，该过程中喷淋废水因与隔油池内的废水混合而温度降低，使得废水中的油分快速浮于水的上层，加快油水分离效率，提高油分回收率，同时经一级油水分离处理后的第一废水再引入斜管分离池内进行二级油水分离处理，进一步提高油分回收率，提高废水净化程度，工艺简单，净化处理时间短;
(2)经两级油水分离处理后的第二废水可通过气浮净化装置深度净化后重新引入喷淋装置作喷淋用水循环使用，且用于喷淋用水时其温度较低，有效降低喷淋后产生废水的温度，利于提高喷淋装置内部的油水分离效率，进一步提高了油分回收率，节能减排;
(3)喷淋装置中产生的喷淋废水先通过冷却装置对其进行一级降温处理后，再引入隔油池内进行二级降温，进一步加快喷淋废水中油水分离效率，提高油分回收率。
综上所述，本发明有效实现喷淋装置产生的废水中油分的高效资源化回收且净化后废水循环再利用，节能环保，系统简单优化，成本低。
