申请日2015.05.19
公开(公告)日2015.09.09
IPC分类号G01N33/18
摘要
本实用新型公开一种环保检测专用的污水水质检验装置，水质检验腔的上端设置污水收集斗，污水收集斗上安装密封盖，污水收集斗的底部安装杂质过滤网，所述的水质检验腔内部固定安装分割板，分割板的中央位置加工阶梯孔，阶梯孔上方设置半球塞盒，阶梯孔内安装半球塞，半球塞的顶部通过压力弹簧安装在半球塞盒上，所述的分割板的右侧连接吸管，吸管上设置阀门，所述的水质检验腔底部的检测试剂腔内安装活塞，活塞与活塞杆连接。本实用新型采用在水质检验腔底部设置检测试剂腔，并在检测试剂腔内安装活塞的设计，通过活塞将检测试剂腔内的检验试剂添加到水质检验腔内，不需要滴管添加检验试剂，其设计科学合理，结构简单，使用方便。
权利要求书
1.一种环保检测专用的污水水质检验装置，其特征在：结构包括：水质检验腔、污水收集斗、分割板、密封盖、杂质过滤网、半球塞盒、半球塞、吸管、阀门、活塞、活塞杆、阶梯孔、销轴、压力弹簧、检测试剂腔，所述的水质检验腔的上端设置污水收集斗，污水收集斗上安装密封盖，所述的污水收集斗的底部安装杂质过滤网，所述的水质检验腔内部固定安装分割板，分割板的中央位置加工阶梯孔，阶梯孔上方设置半球塞盒，所述的阶梯孔内安装半球塞，半球塞的顶部通过压力弹簧安装在半球塞盒上，所述的分割板的右侧连接吸管，吸管上设置阀门，所述的水质检验腔底部的检测试剂腔内安装活塞，活塞与活塞杆连接。
2.根据权利要求1所述的一种环保检测专用的污水水质检验装置，其特征在于：所述的污水收集斗和水质检验腔是一体结构，所述的密封盖通过销轴安装在污水收集斗上，所述的半球塞和分割板均采用橡胶材质加工而成。
说明书
一种环保检测专用的污水水质检验装置
技术领域：
本实用新型涉及一种环保检测专用的污水水质检验装置，属于环保水质检测技术领域。
背景技术：
随着社会经济发展、科学进步和人民生活水平的提高，人们对生活饮用水的水质要求不断提高，饮用水水质标准也相应地不断发展和完善。由于生活饮用水水质标准的制定与人们的生活习惯、文化、经济条件、科学技术发展水平、水资源及其水质现状等多种因素有关，不仅各国之间，而且同一国家的不同地区之间，对饮用水水质的要求都存在着差异。
水质检验的目的有考察环境质量、研究水质是否合宜或合用、考察水的污染性或受污染的程度、检查水处理过程的效率等。
现有的水质净化检验其采样和检验分别采用不同的器具，其操作麻烦，费时费力，使用极为不方便。
实用新型内容：
针对上述问题，本实用新型要解决的技术问题是提供一种环保检测专用的污水水质检验装置，其结构简单，使用方便。

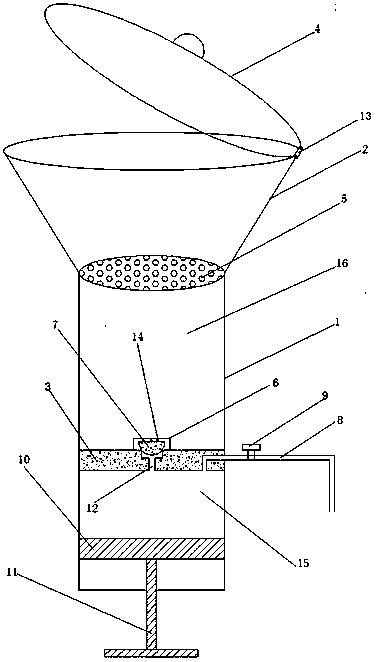

一种环保检测专用的污水水质检验装置，其结构包括：水质检验腔、污水收集斗、分割板、密封盖、杂质过滤网、半球塞盒、半球塞、吸管、阀门、活塞、活塞杆、阶梯孔、销轴、压力弹簧、检测试剂腔，所述的水质检验腔的上端设置污水收集斗，污水收集斗上安装密封盖，所述的污水收集斗的底部安装杂质过滤网，所述的水质检验腔内部固定安装分割板，分割板的中央位置加工阶梯孔，阶梯孔上方设置半球塞盒，所述的阶梯孔内安装半球塞，半球塞的顶部通过压力弹簧安装在半球塞盒上，所述的分割板的右侧连接吸管，吸管上设置阀门，所述的水质检验腔底部的检测试剂腔内安装活塞，活塞与活塞杆连接。
进一步，所述的污水收集斗和水质检验腔是一体结构，所述的密封盖通过销轴安装在污水收集斗上，所述的半球塞和分割板均采用橡胶材质加工而成。
本实用新型的有益效果：本实用新型采用在水质检验腔底部设置检测试剂腔，并在检测试剂腔内安装活塞的设计，通过活塞将检测试剂腔内的检验试剂添加到水质检验腔内，不需要滴管添加检验试剂，其设计科学合理，结构简单，使用方便。
