申请日2016.06.13
公开(公告)日2016.11.16
IPC分类号C02F9/04
摘要
本实用新型涉及一种污水过滤、去藻、防垢一体化装置，包括滤管，滤管的前端设有接管，接管设有外螺牙，接管内设有第一固定环，第一固定环的前侧设有可拆卸的第一滤网;滤管的后端内壁设有第二固定环，第二固定环的后侧设有活动环，第二固定环和活动环之间设有可拆卸的第二滤网;滤管后端外顶部设有用于投放去藻剂的第一自动投药器和用于投放防垢剂的第二自动投药器。本实用新型在一种装置中集合了过滤、去藻和防垢三种功能，将之应用于污水处理系统中，可将污水处理点集中，以提高管理效率。
权利要求书

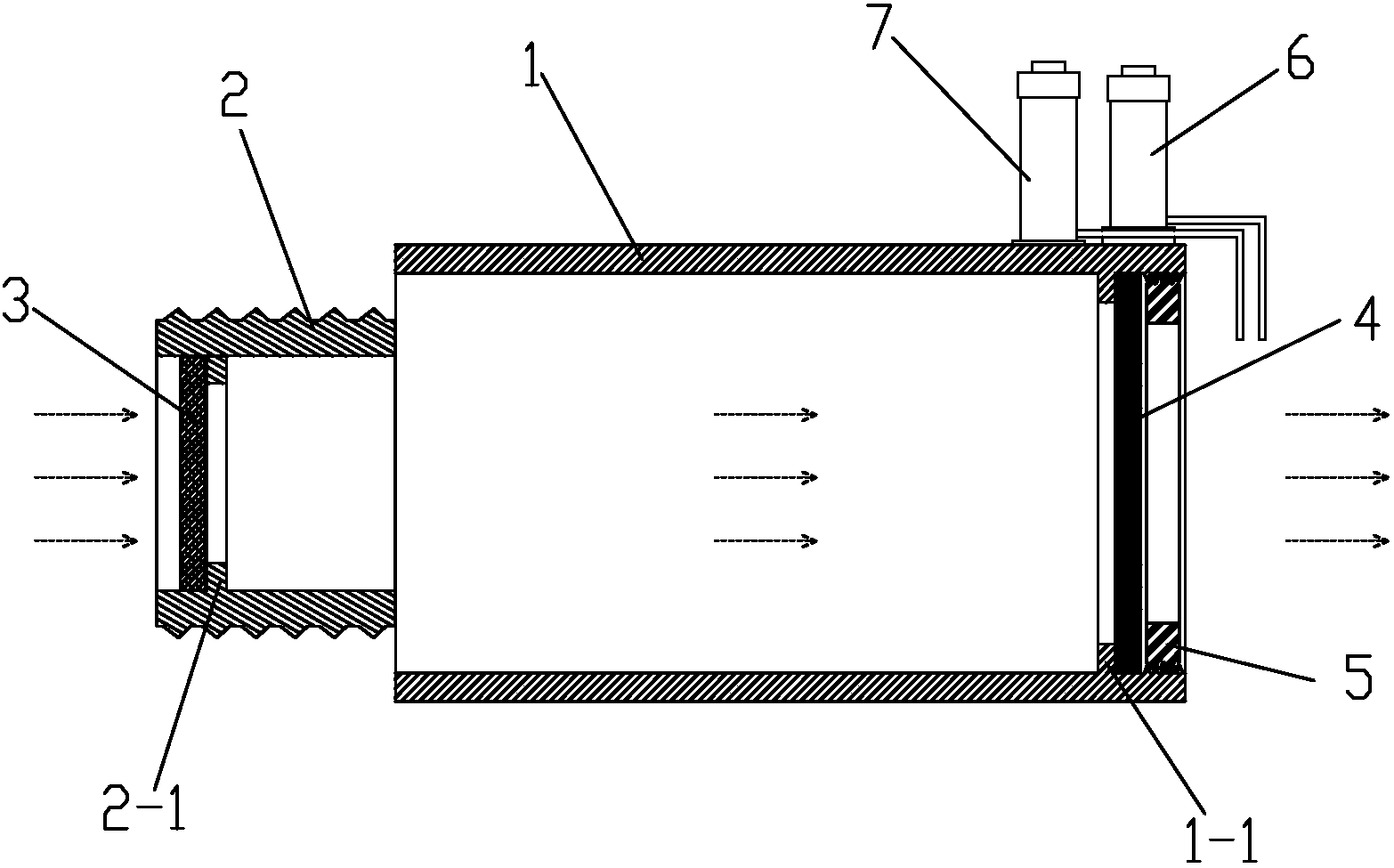

1.一种污水过滤、去藻、防垢一体化装置，其特征在于，包括滤管(1);所述滤管(1)的前端设有接管(2)，所述接管(2)设有外螺牙，所述接管(2)内设有第一固定环(2-1)，所述第一固定环(2-1)的前侧设有可拆卸的第一滤网(3);所述滤管(1)的后端内壁设有第二固定环(1-1)，所述第二固定环(1-1)的后侧设有活动环(5)，所述第二固定环(1-1)和活动环(5)之间设有可拆卸的第二滤网(4);所述滤管(1)后端外顶部设有用于投放去藻剂的第一自动投药器(6)和用于投放防垢剂的第二自动投药器(7)。
2.根据权利要求1所述的一种污水过滤、去藻、防垢一体化装置，其特征在于，所述活动环(5)通过其外螺纹与所述滤管(1)的内螺牙相配合而可拆卸地固定于所述滤管(1)内。
3.根据权利要求1所述的一种污水过滤、去藻、防垢一体化装置，其特征在于，所述第一自动投药器(6)和第二自动投药器(7)的投药管均对准所述滤管(1)的出口。
说明书
污水过滤、去藻、防垢一体化装置
技术领域
本实用新型涉及污水处理领域，具体涉及一种污水过滤、去藻、防垢一体化装置。
背景技术
在钢铁厂的污水循环回收利用系统中，需要对调节池、沉淀池或/和清水池进行过滤、去藻和防垢处理，常见的处理方式是将过滤、去藻和防垢分开处理。分开处理存在着处理设备较多、处理点分散、不利于管理等缺陷。
实用新型内容
本实用新型的目的在于提供一种可将过滤、去藻、防垢集中处理的装置，旨在改善分散处理所存在的上述不足。
本实用新型采取了如下技术方案以实现上述目的：
一种污水过滤、去藻、防垢一体化装置，包括滤管;所述滤管的前端设有接管，所述接管设有外螺牙，所述接管内设有第一固定环，所述第一固定环的前侧设有可拆卸的第一滤网;所述滤管的后端内壁设有第二固定环，所述第二固定环的后侧设有活动环，所述第二固定环和活动环之间设有可拆卸的第二滤网;所述滤管后端外顶部设有用于投放去藻剂的第一自动投药器和用于投放防垢剂的第二自动投药器。
所述活动环通过其外螺纹与所述滤管的内螺牙相配合而可拆卸地固定于所述滤管内。
所述第一自动投药器和第二自动投药器的投药管均对准所述滤管的出口。
本实用新型在一种装置中集合了过滤、去藻和防垢三种功能，将之应用于污水处理系统中，可将污水处理点集中，以提高管理效率。
