申请日2016.07.22
公开(公告)日2016.12.21
IPC分类号C02F1/56
摘要
本实用新型公开了一种水处理定时定量投药装置，包括接收反馈装置、机架、流量反馈器、混合池和提升泵，所述机架的一端安装有电机，机架的上方设有斗形料仓和放料控制器，机架的内部设有接收反馈装置和计量螺旋，所述接收反馈装置通过流量传输通道与流量反馈器相连，所述流量反馈器与定时流量控制旋钮相连，流量反馈器和定时流量控制旋钮通过进水管与混合池相连，所述混合池内设有液位计和提升泵，所述提升泵与蓄水池固定连接。本实用新型采用接收反馈装置、放料控制器、流量反馈器、定时流量控制旋钮、液位计、搅拌装置和提升泵等结构，按照药剂比例准确的控制投药与浓度，消除人为因素对水处理质量的影响，减轻了劳动强度、提高了工作效率。
权利要求书

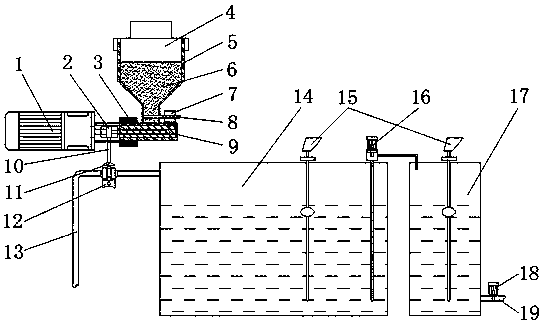

1.一种水处理定时定量投药装置，包括接收反馈装置(2)、机架(3)、流量反馈器(11)、混合池(14)和提升泵(16)，其特征在于：所述机架(3)的一端安装有电机(1)，机架(3)的上方设有斗形料仓(5)和放料控制器(7)，机架(3)的内部设有接收反馈装置(2)和计量螺旋(9)，所述接收反馈装置(2)通过流量传输通道(10)与流量反馈器(11)相连，所述流量反馈器(11)与定时流量控制旋钮(12)相连，流量反馈器(11)和定时流量控制旋钮(12)通过进水管(13)与混合池(14)相连，所述混合池(14)内设有液位计(15)和提升泵(16)，所述提升泵(16)与蓄水池(17)固定连接。
2.根据权利要求1所述的一种水处理定时定量投药装置，其特征在于：所述斗形料仓(5)的上方设有进料口(4)，斗形料仓(5)内装有混合药剂(6)。
3.根据权利要求1所述的一种水处理定时定量投药装置，其特征在于：所述斗形料仓(5)通过活动插板(8)与放料控制器(7)相连。
4.根据权利要求1所述的一种水处理定时定量投药装置，其特征在于：所述蓄水池(17)的下端安装有设有抽水泵(18)的出水管(19)。
5.根据权利要求1所述的一种水处理定时定量投药装置，其特征在于：所述混合池(14)内设有搅拌装置。
说明书
一种水处理定时定量投药装置
技术领域
本实用新型涉及水处理装置技术领域，具体为一种水处理定时定量投药装置。
背景技术
目前，大多数污水处理厂都是采用人工投药、手动搅拌的方式配制污水净化药剂;由于药剂配制浓度和投放量完全依赖操作者经验控制，因此准确性较差。另外，人工投药方式劳动强度大、效率低，难以保证污水处理连续生产，投药时溶解桶的水位和投药速度，操作人员很难做到准确一致。尤其是PAM投入过快会絮结成团，严重影响水处理质量。如果投加过量，易使悬浮的胶体颗粒处于稳定状态，不利于混凝沉淀;如果投加过少又达不到混凝的效果，也不利于沉淀。针对水处理人工投药导致水质量不稳定和公司对水处理设施自动化升级改造的需要，有必要设计出一种水处理定时定量投药装置。
实用新型内容
本实用新型的目的在于提供一种水处理定时定量投药装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种水处理定时定量投药装置，包括接收反馈装置、机架、流量反馈器、混合池和提升泵，所述机架的一端安装有电机，机架的上方设有斗形料仓和放料控制器，机架的内部设有接收反馈装置和计量螺旋，所述接收反馈装置通过流量传输通道与流量反馈器相连，所述流量反馈器与定时流量控制旋钮相连，流量反馈器和定时流量控制旋钮通过进水管与混合池相连，所述混合池内设有液位计和提升泵，所述提升泵与蓄水池固定连接。
优选的，所述斗形料仓的上方设有进料口，斗形料仓内装有混合药剂。
优选的，所述斗形料仓通过活动插板与放料控制器相连。
优选的，所述蓄水池的下端安装有设有抽水泵的出水管。
优选的，所述混合池内设有搅拌装置。
与现有技术相比，本实用新型的有益效果是：本实用新型结构新颖合理，使用方便，采用了接收反馈装置、放料控制器、流量反馈器、定时流量控制旋钮、液位计、搅拌装置和提升泵等结构，按照人工设定值准确的控制投药量和药剂溶解浓度，消除人为因素对水处理质量的影响，而且还减轻了劳动强度、提高了工作效率，另外定时流量控制旋钮避免了在某段时间内因人为因素没有进行水处理而延误了工作，省时省力。
