申请日2016.06.13
公开(公告)日2017.03.29
IPC分类号C02F1/00; H03F3/20
摘要
本实用新型公开了一种适用于多台水处理设备同步工作的装置，包括信号同步主机、多台水处理设备以及多台能量耦合器，信号同步主机通过传输线分别连接多台水处理设备，多台水处理设备通过传输线分别连接多台能量耦合器，多台能量耦合器将水处理信号耦合到各个支线的水中，进行水处理的工作，本实用新型结构原理简单，能够保证每台水处理设备完全同步工作，不会产生干扰问题，保证水处理系统效果。
权利要求书
1.一种适用于多台水处理设备同步工作的装置,包括信号同步主机、多台水处理设备以及多台能量耦合器，其特征在于：所述信号同步主机通过传输线分别连接多台水处理设备，所述多台水处理设备通过传输线分别连接多台能量耦合器;
所述多台水处理设备包括第一水处理设备、第二水处理设备、第M水处理设备，M为大于2的整数;所述多台能量耦合器包括第一能量耦合器、第二能量耦合器、第N能量耦合器，N为大于2的整数，且多台水处理器设备的数量与多台能量耦合器的数量相匹配;所述信号同步主机包括信号分配模块、信号产生模块以及多个信号功率放大传输模块，所述信号产生模块连接信号分配模块，所述信号分配模块分别连接多个信号功率放大传输模块，多个信号功率放大传输模块包括第一信号功率放大传输模块、第二信号功率放大传输模块、第X信号功率放大传输模块，X为大于2、小于等于16的整数;所述信号功率放大传输模块包括运算放大器、两级场效应宽带放大器以及扼流线圈，所述运算放大器的一个输入端分别连接电阻B一端和电容B一端，电容B另一端接地，电阻B另一端分别连接电阻A一端和电容A一端，电容A另一端连接运算放大器的输出端，运算放大器的另一输入端分别连接电阻C一端和电阻D一端，电阻C另一端接地，电阻D另一端连接运算放大器的输出端;所述两级场效应宽带放大器的第一端连接电容E一端，电容E另一端连接电阻F一端，电阻F另一端连接运算放大器的输出端，两级场效应宽带放大器的第二端通过扼流线圈分别连接电容F一端、电容G一端、电容H一端，且电容F另一端、电容G另一端、电容H另一端均接地，两级场效应宽带放大器的第三端通过电容D、电阻E连接运算放大器的输出端，两级场效应宽带放大器第四端接地。
说明书
一种适用于多台水处理设备同步工作的装置
技术领域
本实用新型涉及水处理技术领域，具体为一种适用于多台水处理设备同步工作的装置。
背景技术
在一些电厂、化工厂等水处理项目中，存在一个母管有多个支线供水，且距离较近的应用，比如电厂的凝汽器，所有的凝汽器都是分为AB两侧进水，由一根母管上分出两个支线而来，母管一般都是埋在地下，无法进行安装水处理设备，所有只能安装在支线管道上，AB两侧进水管直接距离一般在1～3米左右，从同一根母管取水，进同一个凝汽器，所以在电气就形成了一个闭合回路，相当于在一个闭合回路上，要有两台水处理设备工作，如果水处理设备独立工作，由于设备工作是交变信号能量耦合式的，必然会出现相互干扰的问题，使所有的设备不能正常工作。
实用新型内容
本实用新型的目的在于提供一种适用于多台水处理设备同步工作的装置，以解决上述背景技术中提出的问题。

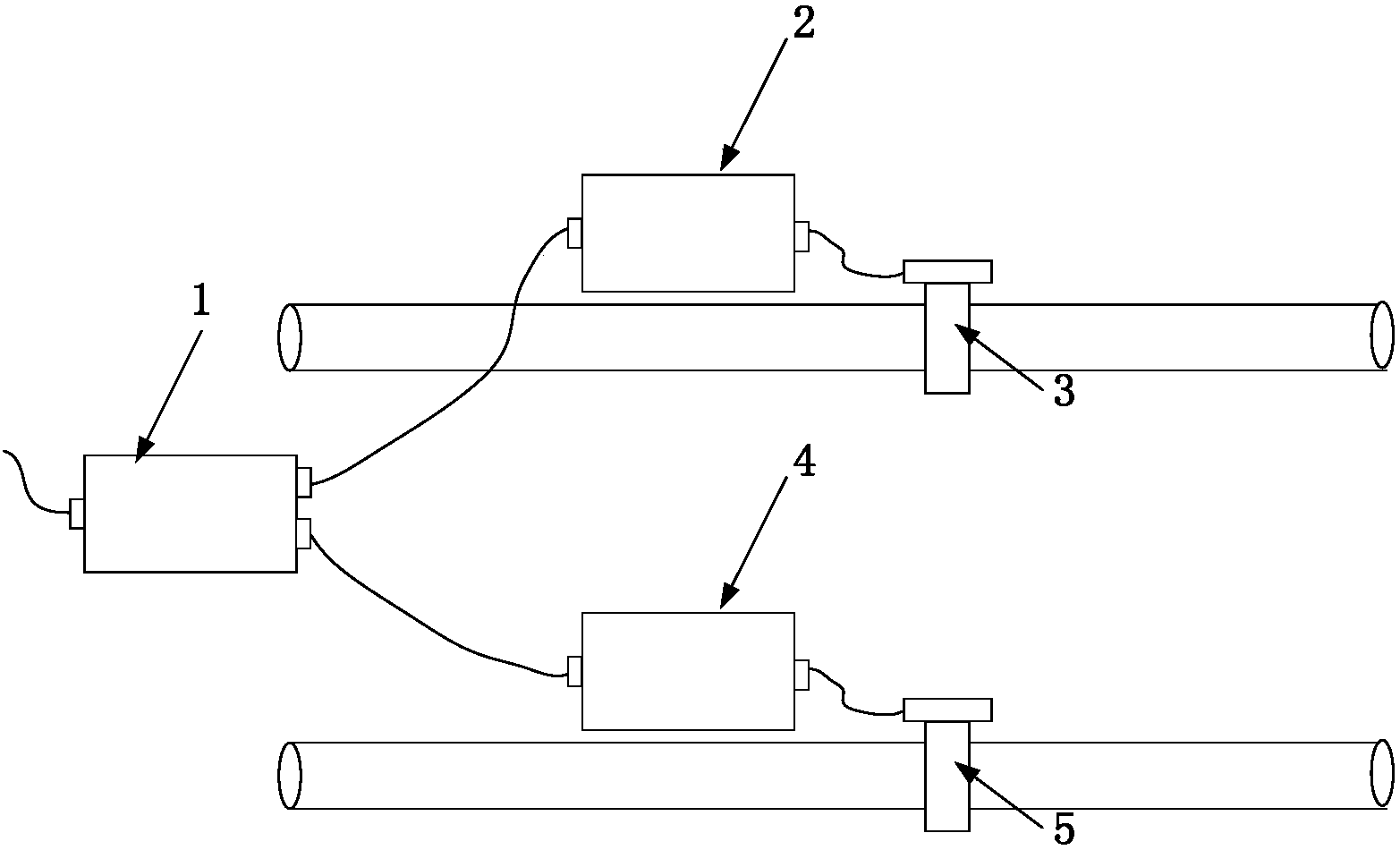

为实现上述目的，本实用新型提供如下技术方案：一种适用于多台水处理设备同步工作的装置,包括信号同步主机、多台水处理设备以及多台能量耦合器，所述信号同步主机通过传输线分别连接多台水处理设备，所述多台水处理设备通过传输线分别连接多台能量耦合器;
所述多台水处理设备包括第一水处理设备、第二水处理设备、第M水处理设备，M为大于2的整数;所述多台能量耦合器包括第一能量耦合器、第二能量耦合器、第N能量耦合器，N为大于2的整数，且多台水处理器设备的数量与多台能量耦合器的数量相匹配;所述信号同步主机包括信号分配模块、信号产生模块以及多个信号功率放大传输模块，所述信号产生模块连接信号分配模块，所述信号分配模块分别连接多个信号功率放大传输模块，多个信号功率放大传输模块包括第一信号功率放大传输模块、第二信号功率放大传输模块、第X信号功率放大传输模块，X为大于2、小于等于16的整数;所述信号功率放大传输模块包括运算放大器、两级场效应宽带放大器以及扼流线圈，所述运算放大器的一个输入端分别连接电阻B一端和电容B一端，电容B另一端接地，电阻B另一端分别连接电阻A一端和电容A一端，电容A另一端连接运算放大器的输出端，运算放大器的另一输入端分别连接电阻C一端和电阻D一端，电阻C另一端接地，电阻D另一端连接运算放大器的输出端;所述两级场效应宽带放大器的第一端连接电容E一端，电容E另一端连接电阻F一端，电阻F另一端连接运算放大器的输出端，两级场效应宽带放大器的第二端通过扼流线圈分别连接电容F一端、电容G一端、电容H一端，且电容F另一端、电容G另一端、电容H另一端均接地，两级场效应宽带放大器的第三端通过电容D、电阻E连接运算放大器的输出端，两级场效应宽带放大器第四端接地。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型结构原理简单，信号同步主机产生唯一水处理信号产生后，通 过信号分配模块和信号功率放大传输模块后，进入各个水处理设备，能够保证每台水处理设备完全同步工作，不会产生干扰问题，保证水处理系统效果。
(2)本实用新型采用的信号功率放大传输模块能够稳定的实现对信号进行放大、且失真度低，提高水处理效率。
