申请日2016.06.13
公开(公告)日2016.11.16
IPC分类号E03F5/10; E03F5/04
摘要
本实用新型公开了一种沉箱积水处理模块，包括模块壳体，还包括设置在模块壳体上的盖板，模块壳体内设置有多通道地漏和三通，多通道地漏包括缓冲室、地漏支路和若干个通水管路，各个通水管路分别与缓冲室连通，地漏支路包括地漏和地漏连接管，地漏设置在盖板上，地漏通过地漏连接管与缓冲室连通，其中一个通水管路与三通的其中一个连接端连通，模块壳体的上部的侧壁开设有通水管路预留孔和三通连接管路预留孔，模块壳体的下部的侧壁开设有进水孔。本实用新型为模块结构，通过放置在卫生间沉箱中，并设置盖板，满足排水系统中多种方式的组合安装，有效地对沉箱积水进行清理，便于后期维护。
权利要求书

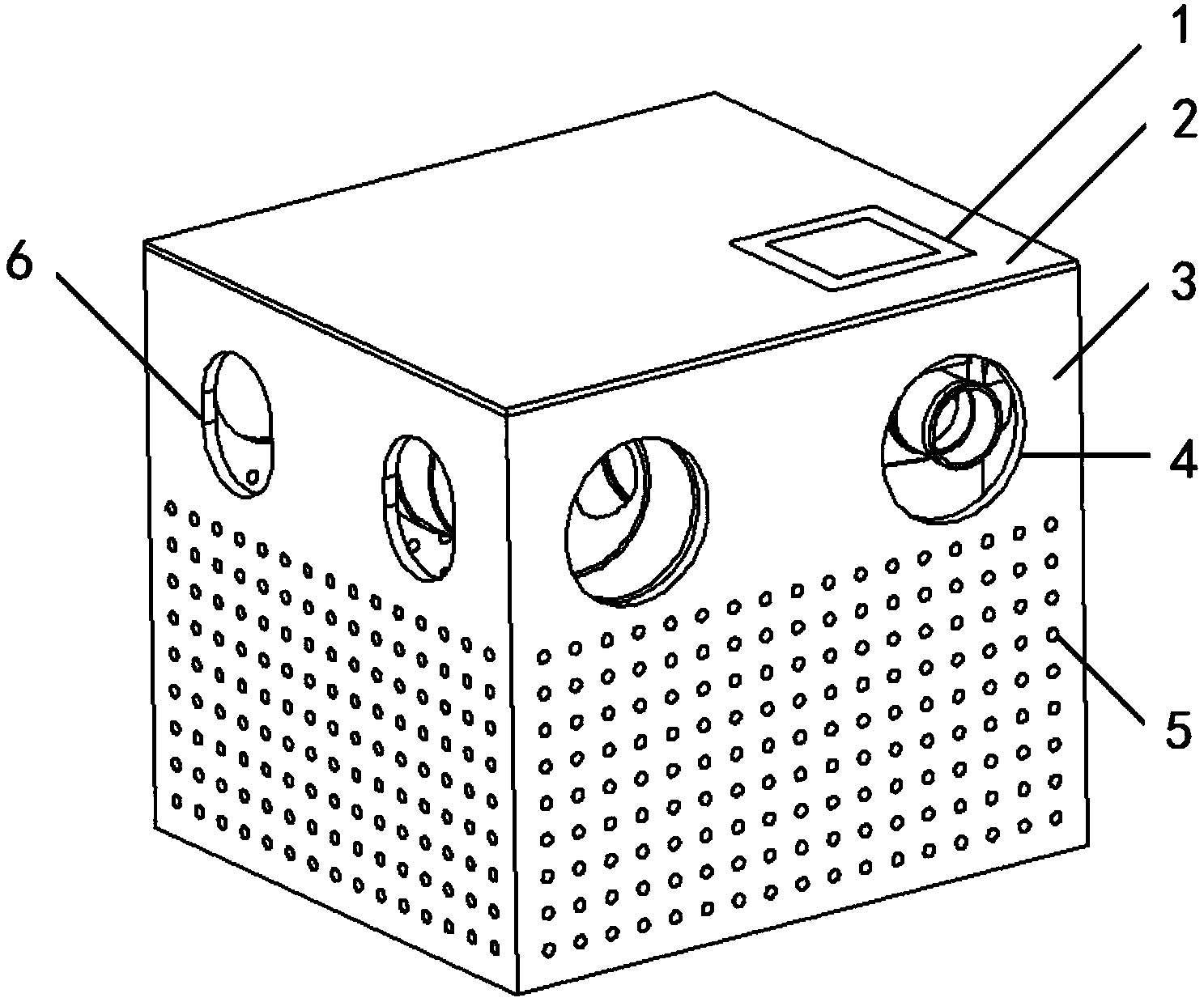

1.一种沉箱积水处理模块，包括模块壳体(3)，其特征在于，还包括设置在模块壳体(3)上的盖板(2)，模块壳体(3)内设置有多通道地漏和三通(8)，多通道地漏包括缓冲室(9)、地漏支路和若干个通水管路(10)，各个通水管路(10)分别与缓冲室(9)连通，地漏支路包括地漏(1)和地漏连接管(7)，地漏(1)设置在盖板(2)上，地漏(1)通过地漏连接管(7)与缓冲室(9)连通，其中一个通水管路(10)与三通(8)的其中一个连接端连通，模块壳体(3)的上部的侧壁开设有通水管路预留孔(4)和三通连接管路预留孔(6)，模块壳体(3)的下部的侧壁开设有进水孔(5)。
2.根据权利要求1所述的一种沉箱积水处理模块，其特征在于，所述的盖板(2)上设置有网格状的加劲筋(11)。
3.根据权利要求1所述的一种沉箱积水处理模块，其特征在于，所述的通水管路(10)的个数为2-3个。
说明书
一种沉箱积水处理模块
技术领域
本实用新型涉及建筑工程技术领域，特别是涉及一种沉箱积水处理模块。
背景技术
现有的卫生间排水方式常采用沉箱同层结构设计，废水管穿过沉箱底部通到下层。地面水可通过地漏排放，有一部分也会渗漏到沉箱中，长时间的渗漏会导致沉箱中积水饱和而形成臭水坑或渗漏到下一层，这需要对沉箱中的积水进行排放，保持沉箱内干燥和清洁度。
实用新型内容
为了解决上述存在的问题，本实用新型的目的是提供一种沉箱积水处理模块，该模块安装在卫生间、厨房沉箱里，能承压、可装卸、操作方便，可有效地清理沉箱里积水。
本实用新型的上述目的通过以下技术方案实现：
一种沉箱积水处理模块，包括模块壳体，还包括设置在模块壳体上的盖板，模块壳体内设置有多通道地漏和三通，多通道地漏包括缓冲室、地漏支路和若干个通水管路，各个通水管路分别与缓冲室连通，地漏支路包括地漏和地漏连接管，地漏设置在盖板上，地漏通过地漏连接管与缓冲室连通，其中一个通水管路与三通的其中一个连接端连通，模块壳体的上部的侧壁开设有通水管路预留孔和三通连接管路预留孔，模块壳体的下部的侧壁开设有进水孔。
如上所述的盖板上设置有网格状的加劲筋。
如上所述的通水管路的个数为2-3个。
本实用新型相对于现有技术具有以下有益效果：
1、结构简单，使用方便;
2、为模块结构，通过放置在卫生间沉箱中，并设置盖板，满足排水系统中多种方式的组合安装，有效地对沉箱积水进行清理，便于后期维护。
