申请日2016.06.13
公开(公告)日2017.12.12
IPC分类号C02F11/00; C02F11/12; C02F11/14; C10G1/04; C10G1/02
摘要
本实用新型公开了一种利用离心萃取法处理含油污泥的装置，包括搅拌罐，所述搅拌罐通过管道连通有三相离心机，所述三相离心机上分别连通有出渣管线、蒸馏设备和废水中间罐，所述蒸馏设备通过管道连通有萃取罐，且该蒸馏设备通过管道还连接有油储罐，所述废水中间罐通过管道与搅拌罐连通，且该废水中间罐通过管道连接有废水处理设备。
权利要求书

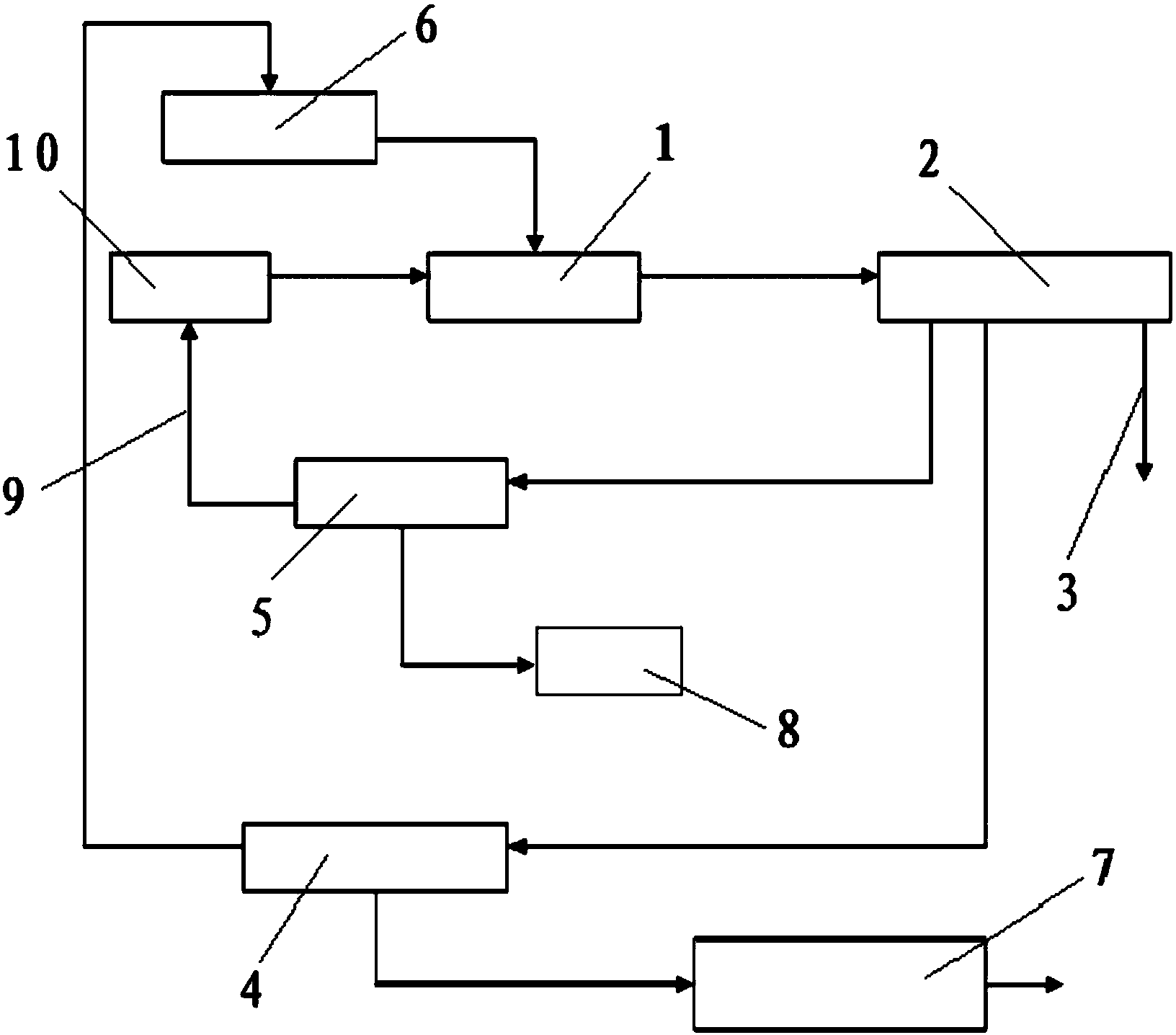

1.一种利用离心萃取法处理含油污泥的装置，其特征在于：包括油泥原料(10)和搅拌罐(1)，所述搅拌罐(1)通过管道连通有三相离心机(2)，所述三相离心机(2)上分别连通有出渣管线(3)、蒸馏设备(4)和废水中间罐(5)，所述蒸馏设备(4)通过管道连通有萃取罐(6)，且该蒸馏设备(4)通过管道还连接有油储罐(7)，所述萃取罐(6)与搅拌罐(1)连接，所述废水中间罐(5)连接有出水管(9)，所述出水管(9)与油泥原料(10)连接，且该废水中间罐(5)通过管道连接有废水处理设备(8)。
2.根据权利要求1所述的利用离心萃取法处理含油污泥的装置，其特征在于：所述蒸馏设备(4)为蒸馏罐。
说明书
一种利用离心萃取法处理含油污泥的装置
技术领域
本实用新型涉及化工设备领域，具体来说，涉及一种利用离心萃取法处理含油污泥的装置。
背景技术
国内处理含油污泥的方法一般有，焚烧法、生物处理法、热洗涤法、溶剂萃取法、化学破乳法、固液分离法等。但目前国内油污泥处理技术不能将油泥中油含量处理到小于2%。
实用新型内容
针对相关技术中的上述技术问题，本实用新型提出一种利用离心萃取法处理含油污泥的装置，用以解决现有技术中存在的问题。
为实现上述技术目的，本实用新型的技术方案是这样实现的：
一种利用离心萃取法处理含油污泥的装置，包括搅拌罐，所述搅拌罐通过管道连通有三相离心机，所述三相离心机上分别连通有出渣管线、蒸馏设备和废水中间罐，所述蒸馏设备通过管道连通有萃取罐，且该蒸馏设备通过管道还连接有油储罐，所述废水中间罐连接有出水管，且该废水中间罐通过管道连接有废水处理设备。
进一步的，所述蒸馏设备为蒸馏罐。
本实用新型的有益效果：
1、经处理后的油泥含油量小于2%，达到了国家(HJ607-2011)《废矿物油回收利用污染控制技术规范》的要求。
2、回收了油泥中的98%以上的原油，创造经济效益，避免了二次污染和资源浪费问题。
3、对分离出的原油、泥渣可以再生利用，创造经济效益。
