申请日2015.05.19
公开(公告)日2015.11.18
IPC分类号F16K1/00; F16K27/02; F16K51/00; F16K31/06; F16K39/02
摘要
本实用新型公开了一种高压废水一体阀，包括有底座，所述底座上形成有第一容腔和第二容腔，所述第一容腔的下方处形成有第一水流通道，所述第一水流通道与所述第一容腔的底部中间处通过一个分支通道连接，所述第一容腔内设置有高压控制组件，用于实现纯水水路高压保护。所述第二容腔包括有出水腔及环绕该出水腔的进水腔，所述出水腔设置有出水通道，所述进水腔设置有进水通道，第二容腔上设置有废水开关组件，用于控制废水水路通断，该第二容腔还设置有将进水腔与出水腔连通的可调常开支路，用于实现废水流量调节。本实用新型具有结构紧凑、使用方便的特点，在与纯水系统中的其他部件连接时，提升了组装效率。
权利要求书
1.一种高压废水一体阀，其特征在于，所述高压废水一体阀包括有：
底座，其上形成有第一容腔和第二容腔，所述第一容腔的下方处形成有第 一水流通道，所述第一水流通道与所述第一容腔的底部中间处通过一个分支通 道连接;所述第二容腔包括有出水腔及环绕该出水腔的进水腔，所述出水腔设 置有出水通道，所述进水腔设置有进水通道;该第二容腔内还设置有将进水腔 与出水腔连通的可调常开支路;
高压控制组件，包括有与所述第一容腔的底板形成密封的第一弹性密封垫、 承载于所述第一弹性密封垫上的升降块及位于所述升降块上方的接触开关，所 述接触开关与所述升降块之间设有一压力控制弹簧，当第一弹性密封垫受到的 来自于第一水流通道的水流冲击力大于预设压力时，所述第一弹性密封垫可带 动所述升降块上升而触发所述接触开关;
废水开关组件，包括有盖合于该第二容腔上的盖板、盖合于盖板上并形成 有一个第三容腔的上盖，盖板上形成有与进水腔对应的进水孔、与出水腔对应 的出水孔，所述第三容腔经所述进水孔与所述进水腔连通、经所述出水孔与所 述出水腔连通，所述出水孔上方处设置有铁杆，所述铁杆的下端设有第三弹性 密封垫，所述铁杆的上端设有电磁线圈，在电磁线圈未通电时，铁杆在重力作 用下处于低位，第三弹性密封垫将出水孔密封，在电磁线圈通电时，铁杆受电 磁作用力上升至高位，第三弹性密封垫与出水孔脱离。
2.如权利要求1所述的高压废水一体阀，其特征在于：所述第一水流通道的 进水口、第一水流通道的出水口、进水通道的端口、出水通道的端口均设有推 入式管接件。
3.如权利要求1所述的高压废水一体阀，其特征在于：所述可调常开支路为 U型弯管，其位于一设置有一调节位的调节腔中，该可调常开支路一端穿过所述 出水腔腔壁与进水腔连通，另一端与出水腔连通，且该可调常开支路可在所述 调节腔内前后移动，用于废水流量调节。
4.如权利要求1所述的高压废水一体阀，其特征在于：所述压力控制弹簧外 套于所述接触开关的触点，其上端抵接所述接触开关，而下端则抵接于所述升 降块。
5.如权利要求1所述的高压废水一体阀，其特征在于：所述升降块包括有柱 体和设于所述柱体上方的凸起，所述凸起的直径大于压力控制弹簧的直径。
6.如权利要求1所述的高压废水一体阀，其特征在于：所述进水腔近端口处 还设置有一用于固定盖板的环形凹槽，所述盖板包括一个第二弹性密封垫和设 置于该第二弹性密封垫上方的通水板，该第二弹性密封垫的边缘置于该环形凹 槽之中。
7.如权利要求1所述的高压废水一体阀，其特征在于：所述铁杆上方还设置 有回止弹簧，该回止弹簧下压该铁杆。
8.如权利要求6所述的高压废水一体阀，其特征在于：所述通水板与第三弹 性密封垫的接触部分向上形成尖峰。
9.如权利要求6所述的高压废水一体阀，其特征在于：所述通水板上还设 置有支撑所述上盖的支撑部件。
10.如权利要求1所述的高压废水一体阀，其特征在于：所述底座为注塑一 体成型。
说明书
一种高压废水一体阀
技术领域
本实用新型涉及纯水机领域，尤其涉及一种一体阀。
背景技术
纯水机是一种采用多级滤芯进行水质净化处理的净水设备，多使用不添加化 学物质的过滤、吸附、反渗透等物理方法进行水质净化。实现反渗透功能的渗 透膜的出水端设置有废水口和纯水口，废水口通过废水电磁阀控制废水水路、 调节纯水与废水比例。纯水口则通过高压开关进入压力储水桶，高压开关是水 路高压保护开关，当压力储水桶水满时，传递到高压开关的压力到达高压开关 设定的压力时，高压开关会起跳断开电路，让加压泵停止工作，以免损坏泵。 目前废水电磁阀和具有水路高压保护功能的开关均为独立部件，如果使用者漏 掉一个部件则整个纯水机无法正常工作，使用起来非常不便，组装效率也不高。
实用新型内容
本实用新型所要解决的技术问题在于提供一种使用方便、组装效率高的高压 废水一体阀。

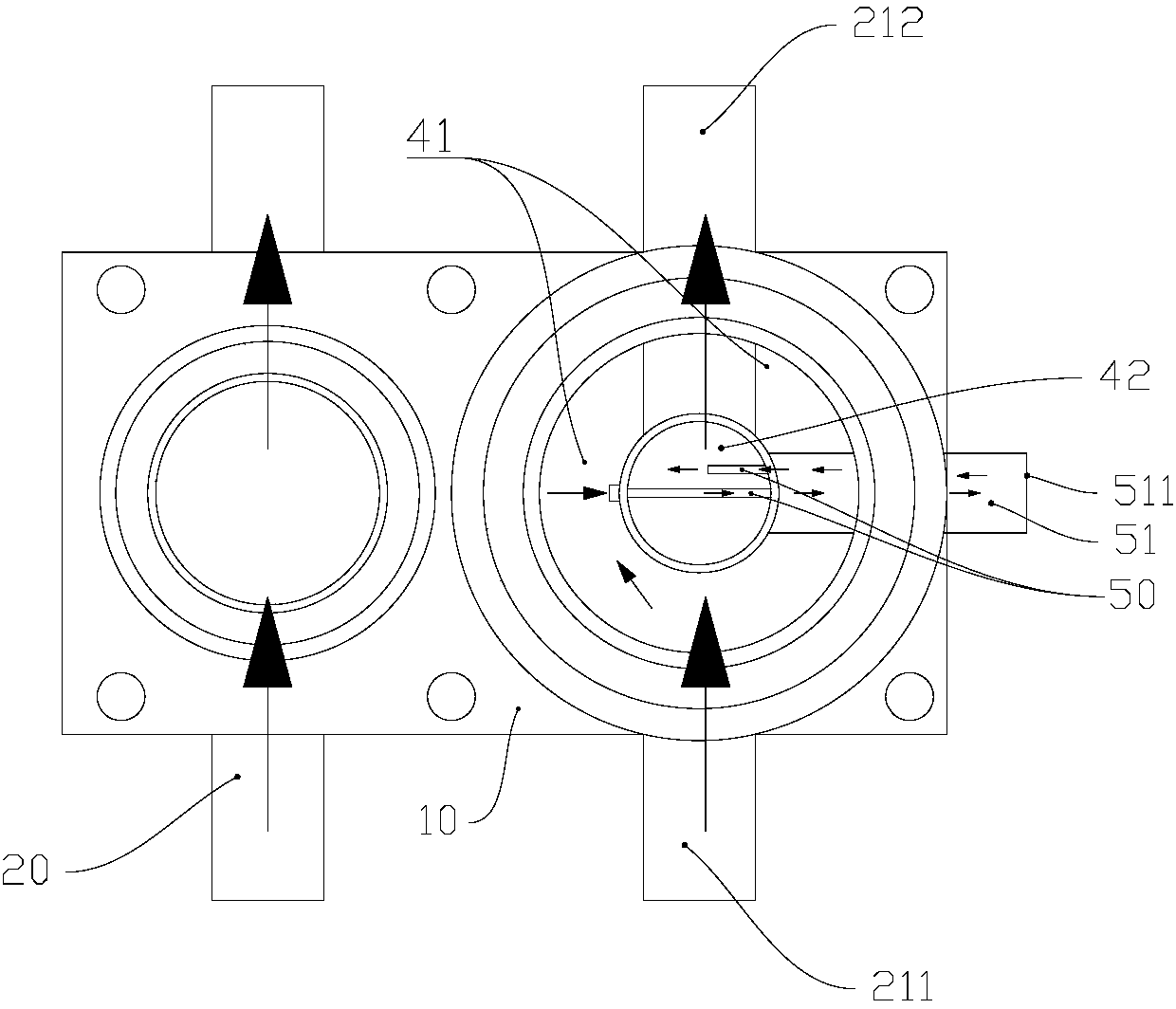

为解决上述技术问题，本实用新型采用如下技术方案。一种高压废水一体阀， 包括有：底座，其上形成有第一容腔和第二容腔，所述第一容腔的下方处形成 有第一水流通道，所述第一水流通道与所述第一容腔的底部中间处通过一个分 支通道连接;所述第二容腔包括有出水腔及环绕该出水腔的进水腔，所述出水 腔设置有出水通道，所述进水腔设置有进水通道;该第二容腔还设置有将进水 腔与出水腔连通的可调常开支路;
高压控制组件，包括有与所述第一容腔的底部形成密封的第一弹性密封垫、 承载于所述第一弹性密封垫上的升降块及位于所述升降块上方的接触开关，所 述接触开关与所述升降块之间设有一压力控制弹簧，当第一弹性密封垫受到的 来自于第一水流通道的水流冲击力大于预设压力时，所述第一弹性密封垫可带 动所述升降块上升而触发所述接触开关;
废水开关组件，包括有盖合于该第二容腔上的盖板、盖合于盖板上并形成 有一个第三容腔的上盖，盖板上形成有与进水腔对应的进水孔、与出水腔对应 的出水孔，所述第三容腔经所述进水孔与所述进水腔连通、经所述出水孔与所 述出水腔连通，所述出水孔上方处设置有铁杆，所述铁杆的下端设有第三弹性 密封垫，所述铁杆的上端设有电磁线圈，在电磁线圈未通电时，铁杆在重力作 用下处于低位，第三弹性密封垫将出水孔密封，在电磁线圈通电时，铁杆受电 磁作用力上升至高位，第三弹性密封垫与出水孔脱离。
进一步的，所述第一水流通道的进水口、第一水流通道的出水口、进水通 道的端口、出水通道的端口均设有推入式管接件。
进一步的，所述可调常开支路为U型弯管，其位于设置有调节位的调节腔中， 该可调常开支路一端穿过所述出水腔腔壁与进水腔连通，另一端与出水腔连通， 且该可调常开支路可在所述调节腔内前后移动，用于流量调节。
进一步的，所述压力控制弹簧外套于所述接触开关的触点，其上端抵接所 述接触开关，而下端则抵接于所述升降块。
进一步的，所述升降块包括有柱体和设于所述柱体上方的凸起，所述凸起 的直径大于压力控制弹簧的直径。
进一步的，所述进水腔近端口处还设置有一用于固定盖板的环形凹槽，所 述盖板包括一个第二弹性密封垫和设置于该第二弹性密封垫上方的通水板，该 第二弹性密封垫的边缘置于该环形凹槽之中。
进一步地，所述铁杆上方还设置有回止弹簧，该回止弹簧下压该铁杆。
进一步地，所述通水板与第三弹性密封垫的接触部分向上形成尖峰。
进一步地，所述通水板形成所述进水孔、出水孔的部分还形成有朝周缘方向 凸出的凸块，所述第二弹性密封垫被卡在所述通水板内。
进一步地，所述通水板上还设置有支撑所述上盖的支撑部件。
进一步地，所述支撑部件为弹性件，所述铁杆穿过所述弹性件。
进一步地，所述底座为注塑一体成型。
本实用新型与现有技术相比的有益效果是：本实用新型高压废水一体阀包括 有底座，所述底座上形成有第一容腔和第二容腔，所述第一容腔的下方处形成 有第一水流通道，所述第一水流通道与所述第一容腔的底部中间处通过一个分 支通道连接，所述第一容腔内设置有高压控制组件，用于实现纯水水路高压保 护。所述第二容腔包括有出水腔及环绕该出水腔的进水腔，所述出水腔设置有 出水通道，所述进水腔设置有进水通道，第二容腔上设置有废水开关组件，用 于控制废水水路通断，该第二容腔还设置有将进水腔与出水腔连通的可调常开 支路，用于实现废水流量调节。本实用新型通过一个规范化的底座集成多个部 件实现了纯水水路高压保护、废水水路通断、废水流量调节等功能，具有结构 紧凑、使用方便的特点，在与纯水系统中的其他部件连接时，提升了组装效率。
