申请日2016.06.13
公开(公告)日2017.02.01
IPC分类号C02F3/30; B01D65/02
摘要
本实用新型公开了一种浸没式中空纤维超滤膜与SBR结合的污水处理系统，SBR反应池内上部设置有浸没式中空纤维超滤膜，其正下方设置有冲洗浸没式中空纤维超滤膜的曝气管，SBR反应池内底部还设置有给SBR反应池供氧的曝气管，两个曝气管与同一个鼓风机相连，每根曝气管上均设置有控制阀;浸没式中空纤维超滤膜的出水端并接有排水管和反冲洗管，所述的排水管通过抽吸泵与高位清液过滤池相连，反冲洗管通过反冲洗泵与储药罐相连，SBR反应池底部或侧部下方设置有污泥排管，该污泥排管通过污泥回流泵与生物选择池相连。该系统省去了原SBR工艺中的沉淀阶段，克服了采用自然沉降方式存在停留时间长、处理量小和小颗粒物沉降不完全的问题。
权利要求书

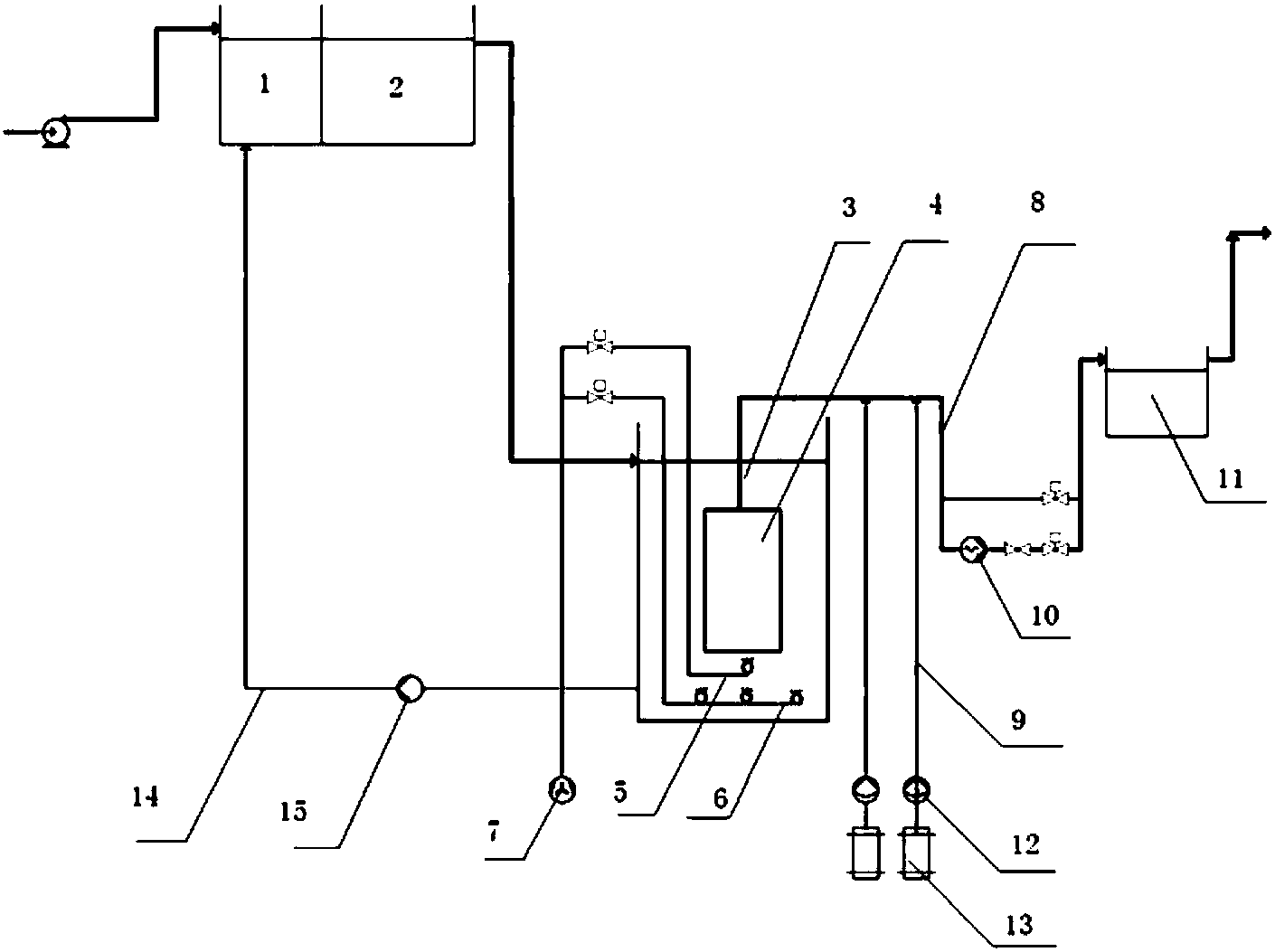

1.一种浸没式中空纤维超滤膜与SBR结合的污水处理系统，其特征在于，包括依进水顺序排列连通的生物选择池、预反应池和SBR反应池，污水通过进水泵进入生物选择池，SBR反应池内上部设置有浸没式中空纤维超滤膜，浸没式中空纤维超滤膜的正下方设置有冲洗浸没式中空纤维超滤膜的曝气管，SBR反应池内底部还设置有给SBR反应池供氧的曝气管，所述的冲洗浸没式中空纤维超滤膜的曝气管和给SBR反应池供氧的曝气管与同一个鼓风机相连，每根曝气管上均设置有控制阀;浸没式中空纤维超滤膜的出水端并接有排水管和反冲洗管，所述的排水管通过抽吸泵与高位清液过滤池相连，反冲洗管通过反冲洗泵与储药罐相连，SBR反应池底部或侧部下方设置有污泥排管，该污泥排管通过污泥回流泵与生物选择池相连。
2.根据权利要求1所述的一种浸没式中空纤维超滤膜与SBR结合的污水处理系统，其特征在于，浸没式中空纤维超滤膜为聚偏氟乙烯或聚氯乙烯超滤膜。
3.根据权利要求1所述的一种浸没式中空纤维超滤膜与SBR结合的污水处理系统，其特征在于， 浸没式中空纤维超滤膜的孔径为0.01-0.05μm。
说明书
一种浸没式中空纤维超滤膜与SBR结合的污水处理系统
技术领域
本实用新型属于及污水处理技术领域，尤其涉及一种浸没式中空纤维超滤膜与SBR结合的污水处理系统。
背景技术
在当前经济高速发展，城市规模日渐拓展，我国城市人口的不断增加，导致城市生活污水量增大，同时近年来工业的大力发展，使得工业污水的排放量也大增，从而导致污水厂进水的水量和水质都超出了设计范围，增加了污水厂的处理负荷，因此许多污水厂都计划在现有工艺的基础上，寻找经济、稳定的技术改造方案。如何实现污水处理的低能耗、高效率，低成本、简单的操作、灵活的运行管理以及处理中水回用等显得非常迫切和重要。
实用新型内容
本实用新型提供了一种浸没式中空纤维超滤膜与SBR结合的污水处理系统，该系统省去了原SBR工艺中的沉淀阶段，克服了采用自然沉降方式存在停留时间长、占地面积大、处理量小和小颗粒物沉降不完全的问题。
为了解决上述问题，本发明所采用的技术方案是这样的，一种浸没式中空纤维超滤膜与SBR结合的污水处理系统，包括依进水顺序排列连通的生物选择池、预反应池和SBR反应池，污水通过进水泵进入生物选择池，SBR反应池内上部设置有浸没式中空纤维超滤膜，浸没式中空纤维超滤膜的正下方设置有冲洗浸没式中空纤维超滤膜的曝气管，SBR反应池内底部还设置有给SBR反应池供氧的曝气管，所述的冲洗浸没式中空纤维超滤膜的曝气管和给SBR反应池供氧的曝气管与同一个鼓风机相连，每根曝气管上均设置有控制阀;浸没式中空纤维超滤膜的出水端并接有排水管和反冲洗管，所述的排水管通过抽吸泵与高位清液过滤池相连，反冲洗管通过反冲洗泵与储药罐相连，SBR反应池底部或侧部下方设置有污泥排管，该污泥排管通过污泥回流泵与生物选择池相连。
优选地，浸没式中空纤维超滤膜为聚偏氟乙烯或聚氯乙烯超滤膜。
优选地，浸没式中空纤维超滤膜的孔径为0.01-0.05μm。
有益效果：
1、本实用新型将SBR系统和浸入式中空纤维超滤膜有机结合起来，利用浸没式中空纤维超滤膜直接进行膜过滤排出清水，省去了原SBR工艺中的沉淀阶段，另外，克服了采用自然沉降方式存在停留时间长、占地面积大、处理量小和小颗粒物沉降不完全的问题。
2、通过冲洗浸没式中空纤维超滤膜的曝气管与反冲洗管对浸没式中空纤维超滤膜进行清洗，能够提高膜的运行通量，大幅度降低运行成本和减缓膜的污染，延长使用寿命。
