申请日2016.06.13
公开(公告)日2017.03.29
IPC分类号C02F1/463
摘要
本实用新型公开了一种适用于工业废水微絮凝的装置，包括絮凝能量信号发生器和絮凝能量信号转换机构，絮凝能量信号发生器通过传输线连接絮凝能量信号转换机构，还包括金属管道，部分絮凝能量信号转换机构设置在金属管道外围，絮凝能量信号发生器发送的信号经由絮凝能量信号转换机构向金属管道内的水耦合三角形电磁波，本实用新型通过絮凝能量信号发生器经由絮凝能量信号转换机构向金属管道内的流体施加一定振幅和频率的交变电磁信号，能够有效地对工业废水进行絮凝;本实用新型还具有结构简单、使用方便、成本较低、效果明显，适于大规模的工业化运用和普及。
权利要求书

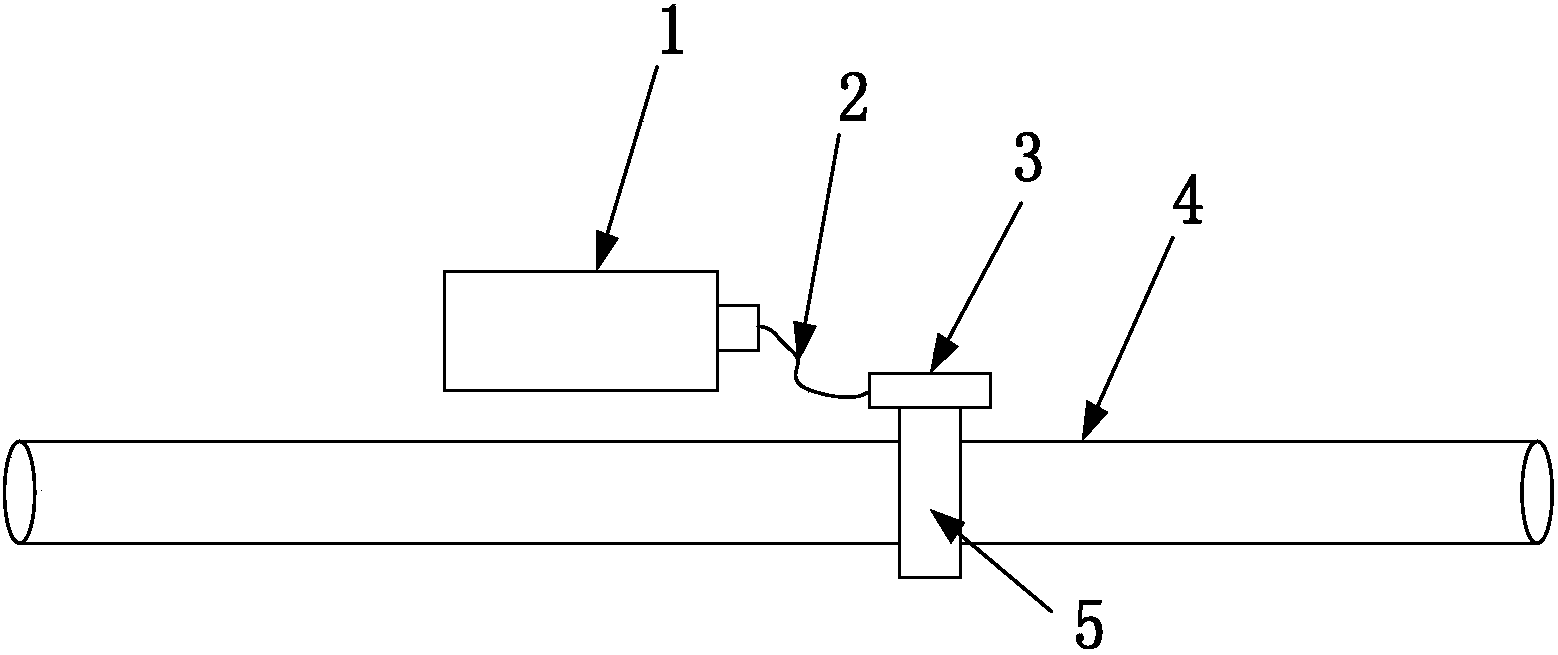

1.一种适用于工业废水微絮凝的装置,包括絮凝能量信号发生器和絮凝能量信号转换机构，其特征在于：所述絮凝能量信号发生器通过传输线连接絮凝能量信号转换机构，还包括金属管道，部分絮凝能量信号转换机构设置在金属管道外围，所述絮凝能量信号发生器发送的信号经由絮凝能量信号转换机构向金属管道内的水耦合三角形电磁波;所述絮凝能量信号发生器向絮凝能量信号转换机构发送频率为50kHz-300kHz、振幅为20V-150V的正弦波;所述正弦波每一组持续时间为20us-500us，且相邻两组正弦波中间由方波隔开，隔开时间5us-20us;所述絮凝能量信号转换机构上缠有线圈并固定在支架上。
说明书
一种适用于工业废水微絮凝的装置
技术领域
本实用新型涉及一种对水微絮凝的装置，具体为一种适用于工业废水微絮凝的装置。
背景技术
絮凝是目前国内外众多水处理工艺中应用最广泛、最普遍的操作办法之一，主要用于将废水中悬浮物进行分离。絮凝效果的好坏往往决定了后续流程的运行状况、最终出水水质和费用。
目前应用最多的是在水中添加化学絮凝剂,用于胶体物质和悬浮物的聚合。大部分高分子量絮凝剂在实际添加时量比较难控制。聚丙烯酰胺的尽管具备使用效率、成本效率和容易获得等特点,但合成单体是一个强有力的致癌物质,可以毒害人类和其他动物的神经。所以化学絮凝剂存在适用性、污染等方面的缺陷。
还有一种是电絮凝，原理是以铝、铁等金属为阳极，在直流电的作用下，阳极被溶蚀，产生Al、Fe等离子，在经一系列水解、聚合及亚铁的氧化过程，发展成为各种羟基络合物、多核羟基络合物以至氢氧化物，使废水中的胶态杂质、悬浮杂质凝聚沉淀而分离。同时，带电的污染物颗粒在电场中泳动，其部分电荷被电极中和而促使其脱稳聚沉。缺点是溶解性阳极材料消耗极大，运行成本较高，按目前的污水处理运行成本，根本无法承受。
实用新型内容
本实用新型的目的在于提供一种适用于工业废水微絮凝的装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种适用于工业废水微絮凝的装置,包括絮凝能量信号发生器和絮凝能量信号转换机构，所述絮凝能量信号发生器通过传输线连接絮凝能量信号转换机构，还包括金属管道，部分絮凝能量信号转换机构设置在金属管道外围，所述絮凝能量信号发生器发送的信号经由絮凝能量信号转换机构向金属管道内的水耦合三角形电磁波;所述絮凝能量信号发生器向絮凝能量信号转换机构发送频率为50kHz-300kHz、振幅为20V-150V的正弦波;所述正弦波每一组持续时间为20us-500us，且相邻两组正弦波中间由方波隔开，隔开时间5us-20us;所述絮凝能量信号转换机构上缠有线圈并固定在支架上。
与现有技术相比，本实用新型的有益效果是：本实用新型通过絮凝能量信号发生器产生絮凝能量信号，并通过絮凝能量信号转换机构施加至水中，使水中存在相应的交变电场信号，能够有效地将水中的带电胶体粒子及悬浮物聚合起来，达到絮凝的目的。本实用新型还具有结构简单、使用方便、成本较低、效果明显，适于大规模的工业化运用和普及。
