申请日2015.05.18
公开(公告)日2015.08.05
IPC分类号B01D35/16; C11D10/02
摘要
本发明提供一种船舶压载水处理用过滤器的清洗液、在线清洗装置及在线清洗方法。所述在线清洗装置包括过滤器清洗管路及位于过滤器清洗管路上的清洗液配制罐。所述清洗液配制罐设有清洗液出口和清洗液回注口。所述过滤器清洗管路包括位于所述清洗液配制罐的清洗液出口和过滤器的入水口之间的清洗液注入管路，以及位于所述过滤器的出水口和所述清洗液配制罐的清洗液回注口之间的清洗液回注管路。所述清洗液配制罐内配制的清洗液经所述清洗液注入管路注入所述过滤器，并由所述清洗液回注管路回注至所述清洗液配制罐。本发明可以对过滤器上的污垢进行彻底清除，再生后的过滤器过滤能力恢复良好。
权利要求书
1.一种船舶压载水处理用过滤器的清洗液，其特征在于：所述清洗 液中包括摩尔浓度为3.2-6.4mol/L的盐酸、质量体积比为1.3-4.0g/L的 六次甲基四胺、质量体积比为13.0-33.5g/L的聚丙烯酸、质量体积比为 3.0-13.5g/L的聚天门冬氨酸、质量体积比为0.6-2.0g/L的十二烷基磺酸 钠及质量体积比为3.0-10.0g/L的葡萄糖酸钠。
2.根据权利要求1所述的船舶压载水处理用过滤器的清洗液，其特 征在于：在配制好清洗液中，盐酸的摩尔浓度为6.0mol/L，六次甲级四 胺的质量体积比为2.5g/L，聚丙烯酸的质量体积比为16.0g/L，天门冬氨 酸的质量体积比为8.5g/L，十二烷基磺酸钠的质量体积比为0.8g/L，葡 萄糖酸钠的质量体积比为6.5g/L。
3.根据权利要求1所述的船舶压载水处理用过滤器的清洗液，其特 征在于：在配制好的清洗液中，盐酸的摩尔浓度为4.0mol/L，六次甲级 四胺的质量体积比为2.0g/L，聚丙烯酸的质量体积比为20.0g/L，天门冬 氨酸的质量体积比为10.0g/L，十二烷基磺酸钠的质量体积比为1.0g/L， 葡萄糖酸钠的质量体积比为5.0g/L。
4.根据权利要求1所述的船舶压载水处理用过滤器的清洗液，其特 征在于：在配制好的清洗液中，盐酸的摩尔浓度为5.0mol/L，六次甲级 四胺的质量体积比为1.5g/L，聚丙烯酸的质量体积比为15.0g/L，天门冬 氨酸的质量体积比为5.0g/L，十二烷基磺酸钠的质量体积比为1.2g/L， 葡萄糖酸钠的质量体积比为4.0g/L。

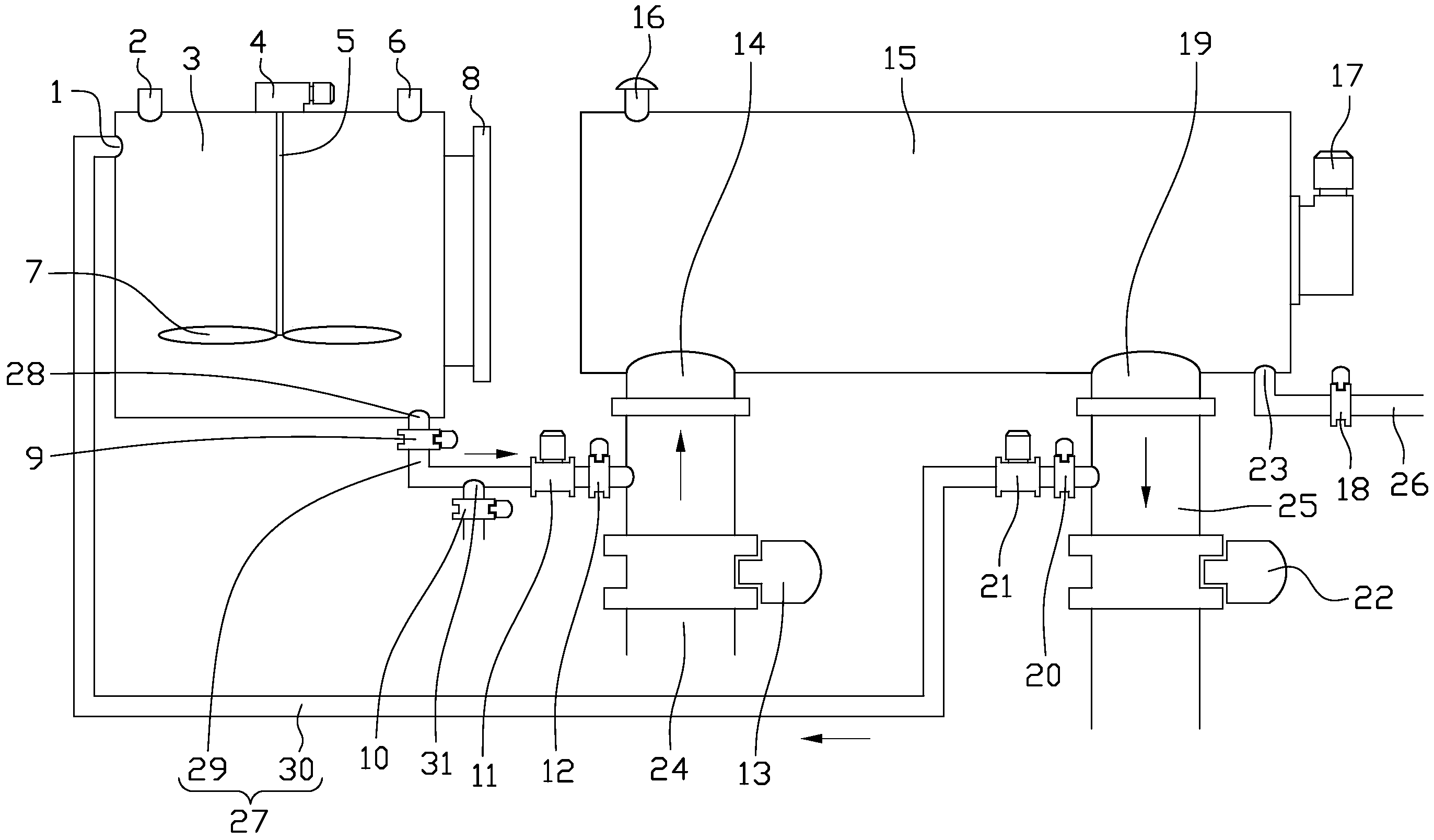

5.一种船舶压载水处理用过滤器的在线清洗装置，其特征在于：所 述在线清洗装置包括过滤器清洗管路(27)及位于过滤器清洗管路(27) 上的清洗液配制罐(3)，所述清洗液配制罐(3)设有清洗液出口(28) 和清洗液回注口(1)，所述过滤器清洗管路(27)包括位于所述清洗液 配制罐(3)的清洗液出口(28)和过滤器入水口(14)之间的清洗液 注入管路(29)，以及位于所述过滤器出水口(19)和所述清洗液配制 罐(3)的清洗液回注口(1)之间的清洗液回注管路(30)，所述清洗 液配制罐(3)内配制的清洗液经所述清洗液注入管路(29)注入所述 过滤器(15)，并由所述清洗液回注管路(30)回注至所述清洗液配制 罐(3)。
6.根据权利要求5所述的船舶压载水处理用过滤器的在线清洗装 置，其特征在于：所述清洗液配制罐(3)内配制的清洗液中包括摩尔 浓度为3.2-6.4mol/L的盐酸、质量体积比为1.3-4.0g/L的六次甲基四胺、 质量体积比为13.0-33.5g/L的聚丙烯酸、质量体积比为3.0-13.5g/L的聚 天门冬氨酸、质量体积比为0.6-2.0g/L的十二烷基磺酸钠及质量体积比 为3.0-10.0g/L的葡萄糖酸钠。
7.根据权利要求5所述的船舶压载水处理用过滤器的在线清洗装 置，其特征在于：所述过滤器(15)位于所述船舶压载水处理装置的压 载水主管路上，所述过滤器入水口(14)与一过滤器入水管(24)相连， 所述过滤器出水口(19)与一过滤器出水管(25)相连，所述清洗液注 入管路(29)的两端分别与所述清洗液配制罐(3)的清洗液出口(28) 和所述过滤器入水管(24)相连，所述清洗液回注管路(30)的两端分 别与所述过滤器出水管(25)和所述清洗液配制罐(3)的清洗液回注 口(1)相连。
8.根据权利要求7所述的船舶压载水处理用过滤器的在线清洗装 置，其特征在于：所述过滤器入水管(24)上设有过滤器入水阀(13)， 所述清洗液注入管路(29)与所述过滤器入水管(24)相连的部分位于 所述过滤器入水阀(13)的下游，所述清洗液注入管路(29)上靠近所 述过滤器入水管(24)设有阀门(12)，所述阀门(12)在所述清洗液 注入所述过滤器(15)的过程中打开，所述过滤器入水阀(13)在所述 过滤器(15)的在线清洗过程中关闭;所述过滤器出水管(25)上设有 过滤器出水阀(22)，所述清洗液回注管路(30)与所述过滤器出水管 (25)相连的部分位于所述过滤器出水阀(22)的上游，所述清洗液回 注管路(30)上靠近所述过滤器出水管(25)设有阀门(20)，所述过 滤器出水阀(22)在所述过滤器(15)的在线清洗过程中关闭，所述阀 门(20)在所述清洗液回注至所述清洗液配制罐(3)的过程中打开。
9.根据权利要求8所述的船舶压载水处理用过滤器的在线清洗装 置，其特征在于：所述清洗液注入管路(29)靠近所述清洗液配制罐(3) 的位置设有阀门(9)，所述阀门(9)和所述阀门(12)之间设有水泵 (11)，所述阀门(9)和所述水泵(11)之间连接有反冲洗注水管(31)， 所述反冲洗注水管(31)上设有反冲洗注水阀(10)，所述阀门(9)在 所述清洗液注入所述过滤器(15)的过程中打开，在所述清洗液注入所 述过滤器(15)后关闭，所述反冲洗注水阀(10)在所述清洗液注入所 述过滤器(15)的过程中关闭，在所述清洗液回注至所述清洗液配制罐 (3)后打开，反冲洗淡水在反冲洗注水阀(10)打开后经所述反冲洗 注水阀(10)注入所述过滤器(15)，所述水泵(11)在所述清洗液注入 所述过滤器(15)的过程及所述反冲洗淡水注入所述过滤器(15)的过 程中打开。
10.根据权利要求8所述的船舶压载水处理用过滤器的在线清洗装 置，其特征在于：所述清洗液回注管路(30)上设有水泵(21)，所述 水泵(21)在所述清洗液回注至所述清洗液配制罐(3)的过程中打开， 在所述清洗液注入所述过滤器(15)的过程中关闭。
11.根据权利要求5所述的船舶压载水处理用过滤器的在线清洗装 置，其特征在于：所述清洗液配制罐(3)上设有搅拌电机(4)，以及 与搅拌电机(4)相连的搅拌轴(5)和搅拌叶片(7)，所述搅拌电机(4) 在配制所述清洗液的过程中驱动所述搅拌叶片(7)搅拌罐内的液体。
12.一种船舶压载水处理用过滤器的在线清洗方法，其特征在于： 所述在线清洗方法包括：
在船舶压载水处理系统的压载水主管路上加设过滤器清洗管路 (27)及清洗液配制罐(3)，所述过滤器清洗管路(27)包括清洗液注 入管路(29)及清洗液回注管路(30)，所述清洗液注入管路(29)位 于所述清洗液配制罐(3)的清洗液出口(28)和过滤器入水口(14) 之间，所述清洗液回注管路(30)位于所述过滤器出水口(19)和所述 清洗液配制罐(3)的清洗液回注口(1)之间;
通过所述清洗液注入管路(29)将清洗液配制罐(3)内配好的清 洗液注入所述过滤器(15);
浸泡一定时长;
通过所述清洗液回注管路(30)将所述清洗液回注至所述清洗液配 制罐(3)。
13.根据权利要求12所述的船舶压载水处理用过滤器的在线清洗 方法，其特征在于：所述过滤器入水口(14)与一过滤器入水管(24) 相连，所述过滤器出水口(19)与一过滤器出水管(25)相连，所述过 滤器排污口(23)与一过滤器排污管(26)相连，所述过滤器入水管(24)、 所述过滤器出水管(25)和所述过滤器排污管(26)上分别设有过滤器 入水阀(13)、过滤器出水阀(22)和过滤器排污阀(18)，所述清洗液 注入管路(29)的两端分别与所述清洗液配制罐(3)的清洗液出口(28) 和所述过滤器入水管(24)相连，且所述清洗液注入管路(29)和所述 过滤器入水管(24)相连的部分位于所述过滤器入水阀(13)的下游， 所述清洗液回注管路(30)的两端分别与所述清洗液配制罐(3)的清 洗液回注口(1)和所述过滤器出水管(25)相连，且所述清洗液回注 管路(30)与所述过滤器出水管(25)相连的部分位于所述过滤器出水 阀(22)的上游，所述清洗液注入管路(29)上设有阀门(9)和水泵 (11)，所述清洗液回注管路(30)上设有阀门(20)和水泵(21)，所 述在线清洗方法在将所述清洗液注入所述过滤器(15)的步骤之前还包 括：
打开所述过滤器排污阀(18)，排空所述过滤器(15);
关闭所述过滤器入水阀(13)、所述过滤器出水阀(22)及所述过 滤器排污阀(18)，并开启所述阀门(9)和所述水泵(11);
所述在线清洗方法在将所述清洗液注入所述过滤器(15)的步骤之 后还包括：
关闭所述阀门(9)和所述水泵(11);
所述在线清洗方法在浸泡一定时长的步骤之后还包括：
开启所述阀门(20)和所述水泵(21)。
14.根据权利要求13所述的船舶压载水处理用过滤器的在线清洗 方法，其特征在于：所述清洗液注入管路(29)在所述阀门(9)和所 述过滤器入水管(24)之间还设有阀门(12)，所述阀门(9)和所述水 泵(11)之间连接有反冲洗注水管(31)，所述反冲洗注水管(31)上设 有反冲洗注水阀(10)，所述在线清洗方法在开启所述阀门(9)和所述 水泵(11)的同时还开启所述阀门(12);
所述在线清洗方法在将所述清洗液回注至所述清洗液配制罐(3) 的步骤之后还包括：
开启反冲洗注水阀(10)和所述水泵(11);
反向冲洗过滤器(15)一定时长。
15.根据权利要求12所述的船舶压载水处理用过滤器的在线清洗 方法，其特征在于：所述清洗液配制罐(3)内配制的清洗液中包括摩 尔浓度为3.2-6.4mol/L的盐酸、质量体积比为1.3-4.0g/L的六次甲基四 胺、质量体积比为13.0-33.5g/L的聚丙烯酸、质量体积比为3.0-13.5g/L 的聚天门冬氨酸、质量体积比为0.6-2.0g/L的十二烷基磺酸钠及质量体 积比为3.0-10.0g/L的葡萄糖酸钠。
说明书
船舶压载水处理用过滤器的清洗液及在线清洗装置和方法
技术领域
本发明涉及船舶压载水处理技术，特别是涉及一种船舶压载水处理 用过滤器的清洗液，以及船舶压载水处理用过滤器的在线清洗装置和在 线清洗方法。
背景技术
在船舶航行过程中，压载是一种必然的状态，船舶在加装压载水的 同时，当地的水生物也随之被装入到压载舱中，直至航程结束后随压载 水排放到目的地海域。压载水跟随船舶从一地到它地，从而引起了有害 水生物和病原体的传播。为有效控制和防止船舶压载水传播有害水生物 和病原体，国际海事组织(IMO)于2004年通过了《船舶压载水和沉积 物控制和管理国际公约》。“公约”规定所有船舶必须按照时间表安装压 载水处理装置，并对现有船只追溯实施。
船舶压载水处理设备是国际海事组织强制要求安装的船舶配套设 备，主要用于对船舶压载水进行灭活处理。过滤技术是现有船舶压载水 管理系统普遍采用的处理技术，主要用于滤除压载水中大于50um的生 物或悬浮颗粒，为后续处理奠定基础。
现有船舶压载水处理用过滤器多为不锈钢金属织丝结构，过滤器壳 体为涂覆环氧防腐涂料的碳钢。过滤器网眼细密，直径只有几十微米， 在使用过程中容易堵塞。当经过一段时间后，过滤器过滤能力下降，反 冲洗频率提高，且反冲效果下降。设备拆解后发现过滤器滤网被泥沙、 污垢等堵塞，过滤器表面有不同程度的锈蚀。为了保证过滤器的过滤能 力必须对过滤器进行清洗再生。目前我国缺少船舶压载水处理用过滤器 的清洗技术。
发明内容
有鉴于此，本发明提供了一种船舶压载水处理用过滤器的清洗液， 以及船舶压载水处理用过滤器的在线清洗装置和在线清洗方法。
本发明提供的船舶压载水处理用过滤器的清洗液中包括摩尔浓度 为3.2-6.4mol/L的盐酸、质量体积比为1.3-4.0g/L的六次甲基四胺、质 量体积比为13.0-33.5g/L的聚丙烯酸、质量体积比为3.0-13.5g/L的聚天 门冬氨酸、质量体积比为0.6-2.0g/L的十二烷基磺酸钠及质量体积比为 3.0-10.0g/L的葡萄糖酸钠。
本发明提供的船舶压载水处理用过滤器的在线清洗装置包括过滤 器清洗管路及位于过滤器清洗管路上的清洗液配制罐，所述清洗液配制 罐设有清洗液出口和清洗液回注口，所述过滤器清洗管路包括位于所述 清洗液配制罐的清洗液出口和过滤器的入水口之间的清洗液注入管路， 以及位于所述过滤器的出水口和所述清洗液配制罐的清洗液回注口之 间的清洗液回注管路，所述清洗液配制罐内配制的清洗液经所述清洗液 注入管路注入所述过滤器，并由所述清洗液回注管路回注至所述清洗液 配制罐。
本发明提供的船舶压载水处理用过滤器的在线清洗方法包括：在船 舶压载水处理系统的压载水主管路上加设过滤器清洗管路及清洗液配 制罐，所述过滤器清洗管路包括清洗液注入管路及清洗液回注管路，所 述清洗液注入管路位于所述清洗液配制罐的清洗液出口和过滤器的入 水口之间，所述清洗液回注管路位于所述过滤器的出水口和所述清洗液 配制罐的清洗液回注口之间;通过所述清洗液注入管路将清洗液配制罐 内配好的清洗液注入所述过滤器;浸泡一定时长;通过所述清洗液回注 管路将所述清洗液回注至所述清洗液配制罐。
本发明通过在现有的压载水主管路上加设过滤器清洗管路及清洗 液配制罐，利用过滤器清洗管路将清洗液配制罐内配好的清洗液注入过 滤器中浸泡一定的时长后再回注至清洗液配制罐，从而在不需要对过滤 器进行拆解的情况下实现了过滤器的在线清洗，其具有较高的清洗效 率，可以对过滤器上的污垢进行彻底清除，再生后的过滤器过滤能力恢 复良好。
