申请日2016.05.31
公开(公告)日2016.08.31
IPC分类号C02F3/30; C02F101/16; C02F101/10
摘要
本发明供了一种强排式滴滤生物床及对污水处理工艺，属于污水处理技术领域，它包括竖直设置的污水筒，污水筒的上方连有布水器，底部设有出水管，污水筒的下方侧壁还设有通风口，在通风口和布水器之间设有生物填料区，生物填料区的上层和下层均为好氧区，生物填料区的中层为厌氧区，所述的污水筒的顶部设有抽风装置，由抽风装置在生物填料区形成“八”字的风道，使污水在好氧区、厌氧区往复震荡且循环曝气。该装置增加了污水与微生物的接触面和时间，使其吸附、降解，出水水质好，对氨氮和磷去除率高。

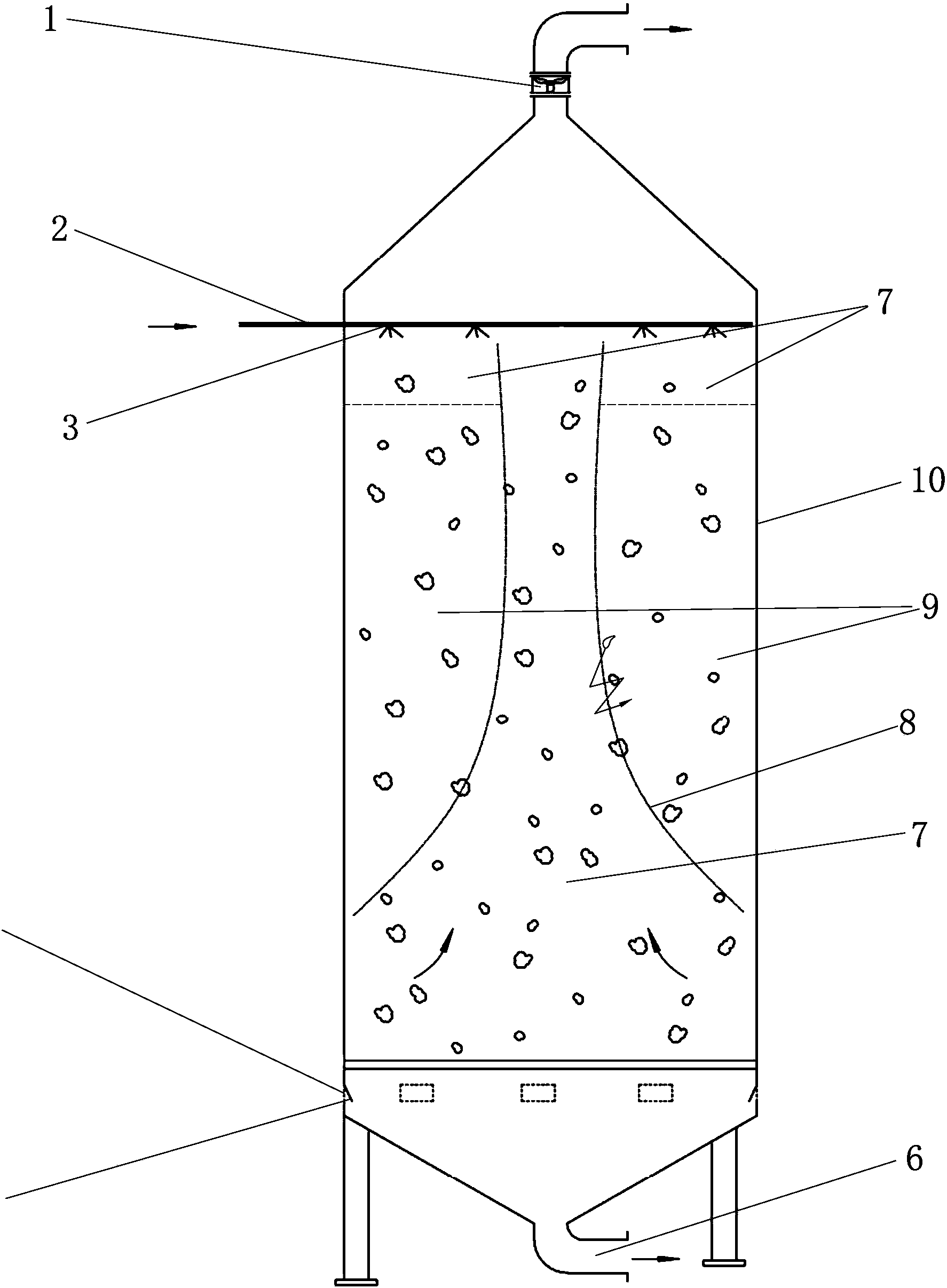

摘要附图
权利要求书
1.一种强排式滴滤生物床，其特征在于，它包括竖直设置的污水筒，污水筒的上方连有布水器，底部设有出水管，污水筒的下方侧壁还设有通风口，在通风口和布水器之间设有生物填料区，生物填料区的上层和下层均为好氧区，生物填料区的中层为厌氧区，所述的污水筒的顶部设有抽风装置。
2.根据权利要求1所述的一种强排式滴滤生物床，其特征在于，所述的污水筒内的生物填料区高径比为2.5～3.6:0.8～1.6，所述的抽风装置向上抽风的流速为1～2米/秒。
3.根据权利要求2所述的一种强排式滴滤生物床，其特征在于，所述生物填料区的轴向截面具有“八”字的风道，所述风道的“八”字中间部位从上至下均为好氧区，布水器的洒水孔布置在“八”字风道对应的左右两侧。
4.根据权利要求2或3所述的一种强排式滴滤生物床，其特征在于，所述生物填料区的上层设有0.5～1.0cm火山岩填料，下层设有1.0～2.0cm高炉渣填料。
5.根据权利要求1或2或3所述的一种强排式滴滤生物床，其特征在于，所述的通风口处设有导流板，所述的导流板斜向下设置，导流板和污水筒内壁之间设有18～28度的夹角。
6.根据权利要求1或2或3所述的一种强排式滴滤生物床，其特征在于，所述污水筒的顶部呈倒漏斗的结构，所述的抽风装置设在倒漏斗结构的颈口处，生物填料区上层和抽风装置之间具有一定的间距。
7.一种强排式滴滤生物床的污水处理工艺，其特征在于，包括以下流程：
a将污水从生物填料区的上方散布淋下，污水经过生物填料区向下流动;
b抽风装置将污水向上吸，向上的吸力小于重力，使污水的流速减缓;
c抽风装置向上抽风的流速控制在1～2米/秒，生物填料区高径比控制在2.5～3.6:0.8～1.6，在抽风装置的作用下，生物填料区的轴向截面形成“八”字的风道，其中风道的中间从下至上均为好氧区;
d污水在重力作用下向下流动，当污水流至“八”字风道的边缘处被向上的吸力作用，污水因此在风道的边缘往复震荡，污水在厌氧区和好氧区之间来回穿梭;
e在重力作用下被处理后的污水最终落到污水筒底部，从出水管流出。
说明书
一种强排式滴滤生物床及对污水处理工艺
技术领域
本发明属于污水处理技术领域，特别涉及一种强排式滴滤生物床及对污水处理工艺。
背景技术
现有的污水处理生物床在对一些特定的环境处理，或者室内污水处理等高标准的处理要求下达不到预期的期盼，为最大化净化处理污水，大多采用了加滤层，加曝气的方法来实现，这样就会加大装置的体积，不容易安放。
发明内容
本发明的目的是针对现有上述存在的问题，提供一种厌氧、好氧反应布局合理，可循环曝气，又能减小装置体积的强排式滴滤生物床。
本发明的目的可通过下列技术方案来实现：一种强排式滴滤生物床，其特征在于，它包括竖直设置的污水筒，污水筒的上方连有布水器，底部设有出水管，污水筒的下方侧壁还设有通风口，在通风口和布水器之间设有生物填料区，生物填料区的上层和下层均为好氧区，生物填料区的中层为厌氧区，所述的污水筒的顶部设有抽风装置。
所述的污水筒内的生物填料区高径比为2.5～3.6:0.8～1.6，所述的抽风装置向上抽风的流速为1～2米/秒。
所述生物填料区的轴向截面具有“八”字的风道，所述风道的“八”字中间部位从上至下均为好氧区，布水器的洒水孔布置在“八”字风道对应的左右两侧。
所述生物填料区的上层设有0.5～1.0cm火山岩填料，下层设有1.0～2.0cm高炉渣填料。
所述的通风口处设有导流板，所述的导流板斜向下设置，导流板和污水筒内壁之间设有18～28度的夹角。
所述污水筒的顶部呈倒漏斗的结构，所述的抽风装置设在倒漏斗结构的颈口处，生物填料区上层和抽风装置之间具有一定的间距。
一种强排式滴滤生物床的污水处理工艺，其特征在于，包括以下流程：
a将污水从生物填料区的上方散布淋下，污水经过生物填料区向下流动;
b抽风装置将污水向上吸，向上的吸力小于重力，使污水的流速减缓;
c抽风装置向上抽风的流速控制在1～2米/秒，生物填料区高径比控制在2.5～3.6:0.8～1.6，在抽风装置的作用下，生物填料区的轴向截面形成“八”字的风道，其中风道的中间从下至上均为好氧区;
d污水在重力作用下向下流动，当污水流至“八”字风道的边缘处被向上的吸力作用，污水因此在风道的边缘往复震荡，污水在厌氧区和好氧区之间来回穿梭;
e在重力作用下被处理后的污水最终落到污水筒底部，从出水管流出。
与现有技术相比，该发明使污水从上向下流动，交替经过好氧区、厌氧区、好氧区，污染物被填料及表面微生物吸附、降解，出水水质好，对氨氮和磷去除率高;气、水逆向流动且能循环曝气，高速空气会对水珠产生破碎、震荡作用，增加污水与微生物的接触面和时间。
