申请日2016.06.12
公开(公告)日2017.08.04
IPC分类号C02F9/02
摘要
本实用新型提供了一种单户污水处理装置，属于污水处理技术领域。它解决了现有的污水处理装置污水处理能力差及维护更换不方便等问题。本实用新型包括箱体及位于箱体上方的集水槽，箱体在竖直方向上设置有三个抽屉分别为第一抽屉、第二抽屉及第三抽屉，三个抽屉能相对箱体抽拉且能从箱体上拆卸下来，第一抽屉与第二抽屉上对应地铺设有不同粒径大小的上层沙层和下层沙层，第三抽屉内设置有吸附层，该吸附层内设置有吸附材料，集水槽与第一抽屉之间设置有水管，三个抽屉的底部均设置有渗孔，箱体上位于第三抽屉的下方设有清水收集层。本实用新型污水处理效果更好且可以更容易更换上层沙层、下层沙层及吸附层。
权利要求书

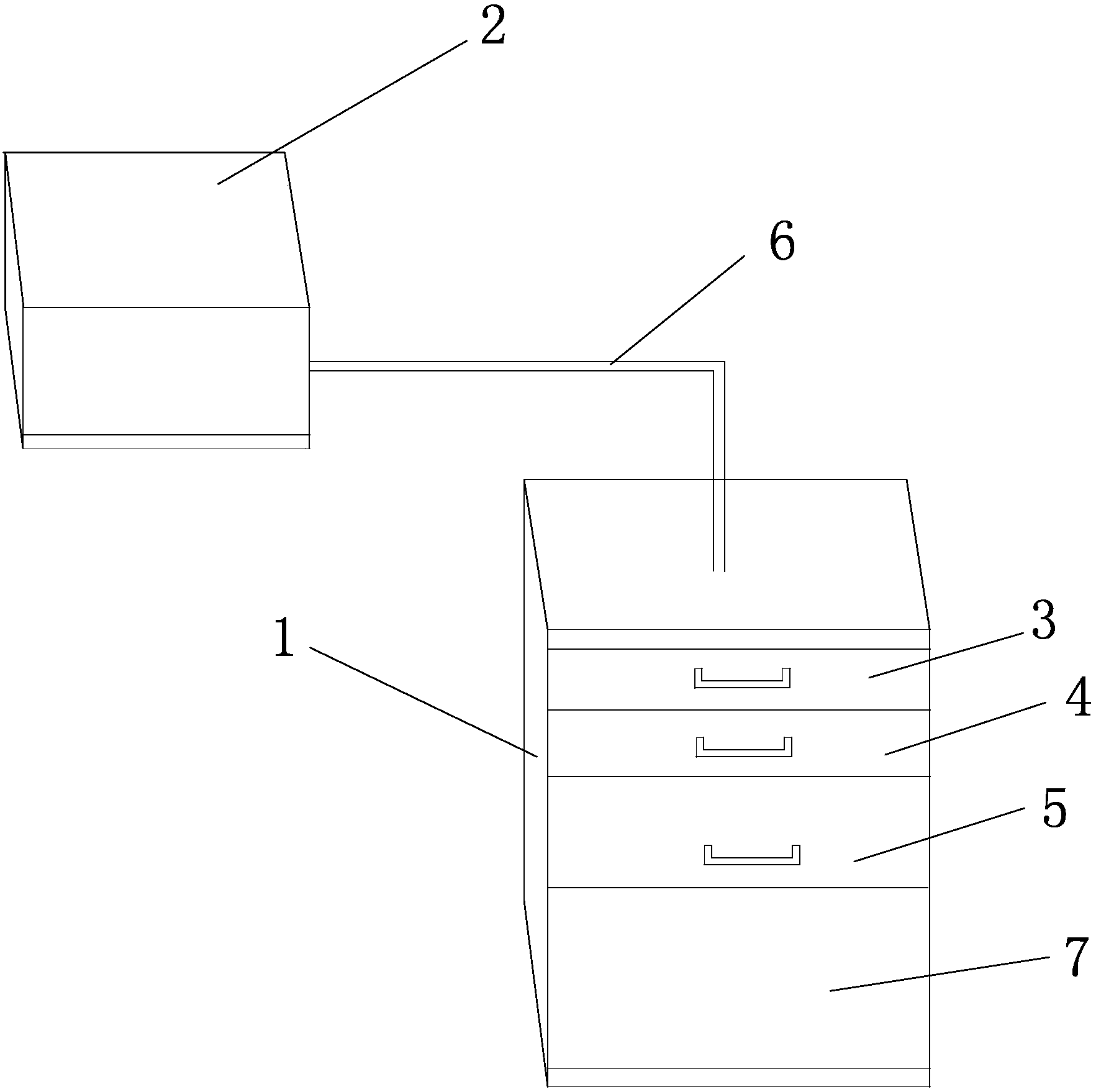

1.一种单户污水处理装置，包括箱体(1)及位于箱体(1)上方的集水槽(2)，其特征在于，所述的箱体(1)在竖直方向上设置有三个抽屉分别为第一抽屉(3)、第二抽屉(4)及第三抽屉(5)，三个抽屉能相对箱体(1)抽拉且能从箱体(1)上拆卸下来，第一抽屉(3)与第二抽屉(4)上对应地铺设有不同粒径大小的上层沙层和下层沙层，第三抽屉(5)内设置有吸附层，该吸附层内设置有吸附材料，集水槽(2)与第一抽屉(3)之间设置有水管(6)，三个抽屉的底部均设置有渗孔，箱体(1)上位于第三抽屉(5)的下方设有清水收集层(7)。
2.根据权利要求1所述的一种单户污水处理装置，其特征在于，所述的第一抽屉(3)底部设置有水质检测器，箱体(1)上还设置有控制第二抽屉(4)抽拉的控制系统，水质检测器能将检测结果反映给控制系统。
3.根据权利要求1或2所述的一种单户污水处理装置，其特征在于，所述的吸附材料为活性碳、活性氧化铝、硅藻土、沸石粘土矿物、煤灰渣及钢渣的一种或多种。
4.根据权利要求1或2所述的一种单户污水处理装置，其特征在于，所述的水管(6)的一端与集水槽(2)连通，水管(6)与集水槽(2)连通的一端处设置有滤网，另一端设置有一大漏斗，漏斗的下端扣在上层沙层上。
5.根据权利要求1或2所述的一种单户污水处理装置，其特征在于，所述的上层沙层的厚度为5cm-20cm。
6.根据权利要求1或2所述的一种单户污水处理装置，其特征在于，所述的下层沙层的厚度为20cm-40cm。
7.根据权利要求1或2所述的一种单户污水处理装置，其特征在于，所述的上层沙层的沙粒径1.0mm—5.0mm。
8.根据权利要求1或2所述的一种单户污水处理装置，其特征在于，所述的下层沙层的沙粒径0.1mm-1.0mm。
说明书
一种单户污水处理装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种单户污水处理装置。
背景技术
随着经济发展和人们生活水平的提高，大批的单户住宅兴建起来。这些住宅由于远离城市中心，缺少污水管道，从而导致生活污水直接排放。这不仅污染了周围的环境，而且威胁当地的水源安全。如果采用集中方式处理单户住宅生活污水，那么需要铺设大量的管道，工作量大、投资高、见效慢，并且难以在短期内交付使用，单户住宅生活污水生态处理设备将传统污水处理设施设备化，现有的单户污水处理设备存在如下问题：一般只能简单的处理污水中的杂物，不能很好的处理污水中的磷、有机物(如油脂等)等，污水处理能力较差;更换维修不方便。
实用新型内容
本实用新型的目的是针对现有的单户污水处理装置所存在的上述缺点，而提供一种单户污水处理装置，尤其是一种污水处理效果好且维修更换方便的单户污水处理装置。
本实用新型的目的可通过下列技术方案来实现：
一种单户污水处理装置，包括箱体及位于箱体上方的集水槽，其特征在于，所述的箱体在竖直方向上设置有三个抽屉分别为第一抽屉、第二抽屉及第三抽屉，三个抽屉能相对箱体抽拉且能从箱体上拆卸下来，第一抽屉与第二抽屉上对应地铺设有不同粒径大小的上层沙层和下层沙层，第三抽屉内设置有吸附层，该吸附层内设置有吸附材料，集水槽与第一抽屉之间设置有水管，三个抽屉的底部均设置有渗孔，箱体上位于第三抽屉的下方设有清水收集层。一般的污水处理装置在使用一段时间后，都会需要更换污水处理材料(本实用新型为上层沙层、下层沙层及吸附层)由于本实用新型的三个抽屉与箱体可拆卸的连接，这样就可以方便上层沙层、下层沙层及吸附层材料的更换。污水从集水槽到达第一抽屉的上层沙层、第二抽屉的下层沙层过滤去了大部分杂质，然后进入到第三抽屉的吸附层，吸附层内的吸附材料能去除污水中的有机物及磷等。
在上述的一种单户污水处理装置中，所述的第一抽屉底部设置有水质检测器，箱体上还设置有控制第二抽屉抽拉的控制系统，水质检测器能将检测结果反映给控制系统。水质检测器能检测通过第一抽屉的上层沙层后污水中杂物的含量，若污水经过上层沙层的处理后，杂物的含量在一个标准的范围内，则无需再通过第二抽屉的下层沙层处理。即水质检测器将检测结果反应给控制系统，若检测结果不符合标准，则控制系统不作为，污水继续通过第二抽屉下层沙层过滤;若检测结果符合标准，则控制系统控制第二抽屉抽出，污水直接到达第三抽屉的吸附层，这样可以提高污水处理的效率。
在上述的一种单户污水处理装置中，所述的吸附材料为活性碳、活性氧化铝、硅藻土、沸石粘土矿物、煤灰渣及钢渣的一种或多种。
在上述的一种单户污水处理装置中，所述的水管的一端与集水槽连通，水管与集水槽连通的一端处设置有滤网，另一端设置有一大漏斗，漏斗的下端扣在上层沙层上。
在上述的一种单户污水处理装置中，所述的上层沙层的厚度为5cm-20cm。
在上述的一种单户污水处理装置中，所述的下层沙层的厚度为20cm-40cm。
在上述的一种单户污水处理装置中，所述的上层沙层的沙粒径1.0mm—5.0mm。
在上述的一种单户污水处理装置中，所述的下层沙层的沙粒径0.1mm-1.0mm。
与现有技术相比，本实用新型通过设置滤网、第一抽屉上的上层沙层、第二抽屉上的下层沙层及第三抽屉上的吸附层，不仅能去除污水中体积大的杂物，同时能去污水中的磷及一些有机物(如油脂等)，污水处理能力强;另外设置的第一抽屉、第二抽屉及第三抽屉与箱体可拆卸连接，这样就能方便上层沙层、下层沙层及吸附层的更换。
