申请日2016.05.31
公开(公告)日2016.12.07
IPC分类号C02F9/14; C02F1/465; C02F1/463
摘要
本实用新型涉及一种新型的电气浮凝聚废水回收处理系统，包括依次连接的中和沉淀罐、电气浮净化罐、物理沉淀罐、厌氧水解池以及好氧水解池，中和沉淀罐中设置有弱碱性溶液，电气浮净化罐包括设置有电极的污水分布器，污水分布器的下方设置有排渣口一，且该污水分布器的上方设置有弧形的隔板，隔板通过设置在隔板中央的开口连通气浮室，开口处设置有与该开口对应的止逆阀，气浮室的下端对称设置有排渣口二，且该气浮室的上端通过溢出孔连通有收集室，收集室的一端设置有排气孔，且该收集室的另一端连通有沉淀箱，沉淀箱的底部设置有排渣口三，且该沉淀箱的一侧设置出水孔，出水孔通过管路连接有物理沉淀罐，物理沉淀罐中设置有压力机。

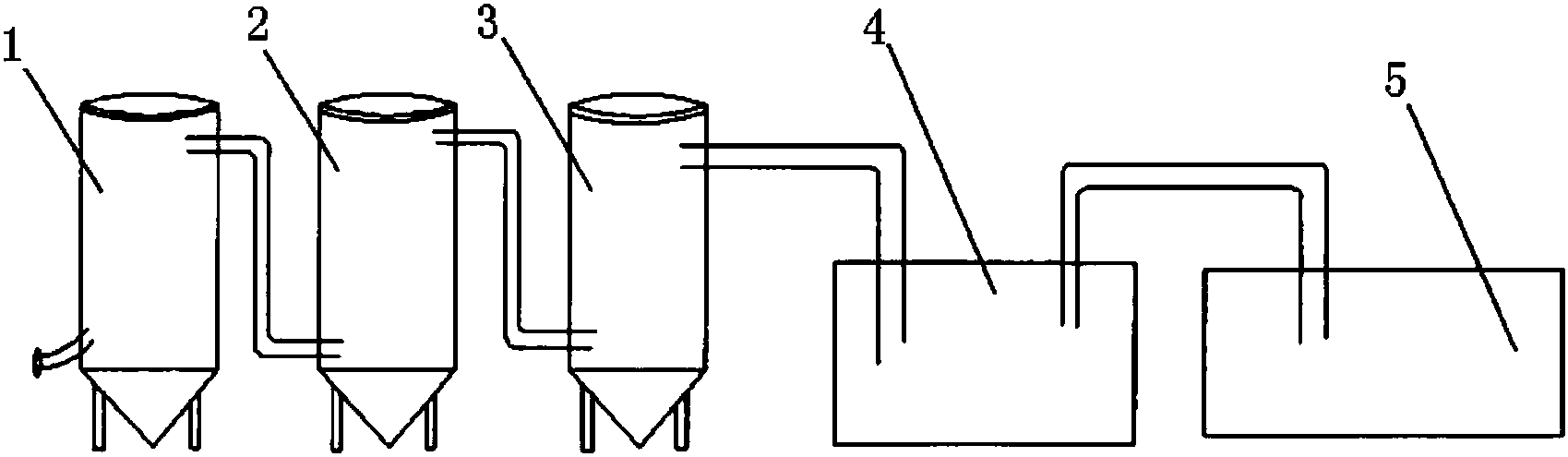

摘要附图
权利要求书
1.一种新型的电气浮凝聚废水回收处理系统，包括依次连接的中和沉淀罐、电气浮净化罐、物理沉淀罐、厌氧水解池以及好氧水解池，其特征在于，所述中和沉淀罐中设置有弱碱性溶液，所述电气浮净化罐包括设置有电极的污水分布器，所述污水分布器的下方设置有排渣口一，且该污水分布器的上方设置有弧形的隔板，所述隔板通过设置在隔板中央的开口连通气浮室，所述开口处设置有与该开口对应的止逆阀，所述气浮室的下端对称设置有排渣口二，且该气浮室的上端通过溢出孔连通有收集室，所述收集室的一端设置有排气孔，且该收集室的另一端连通有沉淀箱，所述沉淀箱的底部设置有排渣口三，且该沉淀箱的一侧设置出水孔，所述出水孔通过管路连接有物理沉淀罐，所述物理沉淀罐中设置有压力机，所述好氧水解池中设置有射流曝气器、污水循环泵和布水器。
2.根据权利要求1所述的一种新型的电气浮凝聚废水回收处理系统，其特征在于，所述厌氧水解池中设置有厌氧菌。
3.根据权利要求2所述的一种新型的电气浮凝聚废水回收处理系统，其特征在于，所述好氧水解池中设置有好氧菌。
4.根据权利要求3所述的一种新型的电气浮凝聚废水回收处理系统，其特征在于，所述布水器包括主管以及与主管相连接的两个以上的支管，主管和支管上均设有扁平开口的布水孔。
说明书
一种新型的电气浮凝聚废水回收处理系统
技术领域
本实用新型涉及环保设备领域，具体来说涉及一种新型的电气浮凝聚废水回收处理系统。
背景技术
在化工生产中，化工反应每天都会产生大量的工业废水，这些废水中含有大量的 酸性物质和颗粒，若将这些废水直接排放到空气中，将会对水资源和环境造成极大的危害， 甚至会给附近的居民和生物生存带来危害。
现有技术中，常采用电化学法或生化法来进行净化处理，而采用电化学法处理时，主要是通过电凝聚和电气浮净化设备来实现的，但由于目前所使用的设备结构不理想，在实际使用时电极间的空隙易堵塞，可溶性金属电极产生的氢氧化物的凝聚体不能及时移去，而导致电极短路，并直接影响了废水处理的效果，限制了废水处理设备的应用范围。
因此，研制出一种能及时移去电极间的凝聚物，并能提高废水处理效果的废水回收处理系统，便成为业内人士亟需解决的问题。
实用新型内容
本实用新型的提出了一种新型的电气浮凝聚废水回收处理系统，克服了现有产品中上述方面的不足。
本实用新型的目的是通过以下技术方案来实现的：
一种新型的电气浮凝聚废水回收处理系统，包括依次连接的中和沉淀罐、电气浮净化罐、物理沉淀罐、厌氧水解池以及好氧水解池，所述中和沉淀罐中设置有弱碱性溶液，所述电气浮净化罐包括设置有电极的污水分布器，所述污水分布器的下方设置有排渣口一，且该污水分布器的上方设置有弧形的隔板，所述隔板通过设置在隔板中央的开口连通气浮室，所述开口处设置有与该开口对应的止逆阀，所述气浮室的下端对称设置有排渣口二，且该气浮室的上端通过溢出孔连通有收集室，所述收集室的一端设置有排气孔，且该收集室的的另一端连通有沉淀箱，所述沉淀箱的底部设置有排渣口三，且该沉淀箱的一侧设置出水孔，所述出水孔通过管路连接有物理沉淀罐，所述物理沉淀罐中设置有压力机，所述好氧水解池中设置有射流曝气器、污水循环泵和布水器。
进一步地，所述厌氧水解池中设置有厌氧菌。
进一步地，所述好氧水解池中设置有好氧菌。
进一步地，所述布水器包括主管以及与主管相连接的两个以上的支管，主管和支管上均设有扁平开口的布水孔。
本实用新型的有益效果为：结构合理，运行可靠，净水效果好，使用寿命长。
