申请日2016.05.18
公开(公告)日2016.09.28
IPC分类号C02F3/30
摘要
本实用新型公开了一种厌氧好氧一体化污水处理装置，包括过滤装置、好氧反应器，所述好氧反应器内套设厌氧反应器且厌氧反应器和好氧反应器同心共壁，所述过滤装置包括过滤单元和回收单元，所述过滤单元通过第一连接管与厌氧反应器连通，所述过滤单元设置进水管以及斜过滤板，所述斜过滤板位于进水管的下方，所述过滤单元对应位于斜过滤板的底端通过开口与回收单元连通，所述回收单元包括液体回收单元、固体回收单元，所述液体回收单元和固体回收单元之间设置隔离网，所述液体回收单元通过第二连接管与第一连接管连通。本实用新型的有益效果在于：处理效率高、减少装置占地面积，可同时进行好氧和厌氧处理。
权利要求书

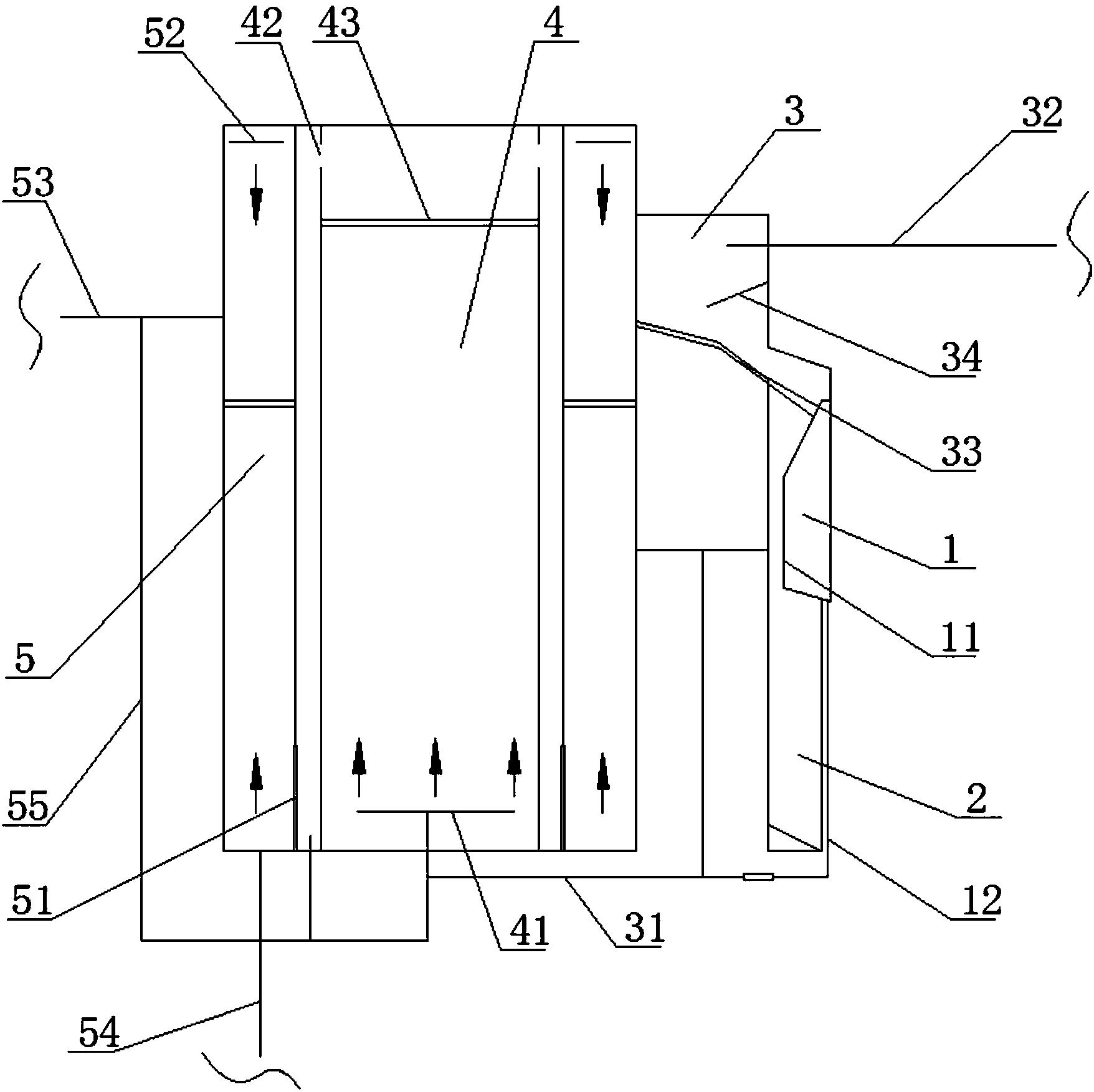

1.一种厌氧好氧一体化污水处理装置，包括过滤装置、好氧反应器(5)，其特征在于：所述好氧反应器(5)内套设厌氧反应器(4)且厌氧反应器(4)和好氧反应器(5)同心共壁，所述过滤装置包括过滤单元(3)和回收单元，所述过滤单元(3)通过第一连接管(31)与厌氧反应器(4)连通，所述过滤单元(3)设置进水管(32)以及斜过滤板(33)，所述斜过滤板(33)位于进水管(32)的下方，所述过滤单元(3)对应位于斜过滤板(33)的底端通过开口与回收单元连通，所述回收单元包括液体回收单元(1)、固体回收单元(2)，所述液体回收单元(1)和固体回收单元(2)之间设置隔离网(11)，所述液体回收单元(1)通过第二连接管(12)与第一连接管(31)连通。
2.根据权利要求1所述的一种厌氧好氧一体化污水处理装置，其特征在于：所述厌氧反应器(4)内设置布水器(41)、厌氧颗粒污泥膨胀床，所述厌氧反应器(4)的顶端设置溢流口(42)，所述好氧反应器(5)的底部设置进水口(51)，所述进水口(51)与溢流口(42)之间设置水流通道。
3.根据权利要求2所述的一种厌氧好氧一体化污水处理装置，其特征在于：所述厌氧反应器(4)对应位于溢流口(42)的下方设置滤网(43)。
4.根据权利要求2所述的一种厌氧好氧一体化污水处理装置，其特征在于：所述好氧反应器(5)的顶部为降流区，所述好氧反应器(5)的底部为升流区，所述降流区内设置曝气管(52)、出水管(53)，所述升流区的底部设置好氧污泥管(54)。
5.根据权利要求4所述的一种厌氧好氧一体化污水处理装置，其特征在于：所述出水管(53)和水流通道设置回流管(55)，所述回流管(55)与第一连接管(31)连通。
6.根据权利要求1所述的一种厌氧好氧一体化污水处理装置，其特征在于：所述过滤单元(3)对应位于进水管(32)的下方设置导流板(34)。
7.根据权利要求1所述的一种厌氧好氧一体化污水处理装置，其特征在于：所述隔离网(11)的顶端设置倾斜面。
说明书
一种厌氧好氧一体化污水处理装置
技术领域
本实用新型主要涉及污水处理领域，具体是一种厌氧好氧一体化污水处理装置。
背景技术
随着科技进步以及工业现代化的发展，各类污染越来越严重，尤其是水源污染问题，严重影响着人们的生活和环境用水，现有市场上虽然出现了很多污水处理装置，但大多都设计复杂，价格昂贵，不利于工业化生产和应用。
污水的处理是普遍关注的热点，由于工业污水的种类繁多、水量变化大、水质浓度高、成分复杂，因而处理难度较大。目前国内外大多采用常规技术的联合处理工艺，这些工艺往往流程长、传递过程耗能大、运行成本高，难以达到理想的处理效果。特别是有些高盐高浓度有机污水，污水有机污染物浓度高、结构稳定、生化性差，常规工艺难以实现达标排放，且处理成本高，给企业“节能减排”带来极大的压力。因此，目前急需高效实用的污水处理新技术产品。不同的氧环境有不同的微生物群，微生物也会在环境改变的时候改变行为，从而达到去除不同的污染物质的目的。
实用新型内容
为解决现有技术中的不足，本实用新型提供一种厌氧好氧一体化污水处理装置，处理效率高、减少装置占地面积，可同时进行好氧和厌氧处理。
本实用新型为实现上述目的，通过以下技术方案实现：
一种厌氧好氧一体化污水处理装置，包括过滤装置、好氧反应器，所述好氧反应器内套设厌氧反应器且厌氧反应器和好氧反应器同心共壁，所述过滤装置包括过滤单元和回收单元，所述过滤单元通过第一连接管与厌氧反应器连通，所述过滤单元设置进水管以及斜过滤板，所述斜过滤板位于进水管的下方，所述过滤单元对应位于斜过滤板的底端通过开口与回收单元连通，所述回收单元包括液体回收单元、固体回收单元，所述液体回收单元和固体回收单元之间设置隔离网，所述液体回收单元通过第二连接管与第一连接管连通。
所述厌氧反应器内设置布水器、厌氧颗粒污泥膨胀床，所述厌氧反应器的顶端设置溢流口，所述好氧反应器的底部设置进水口，所述进水口与溢流口之间设置水流通道。
所述厌氧反应器对应位于溢流口的下方设置滤网。
所述好氧反应器的顶部为降流区，所述好氧反应器的底部为升流区，所述降流区内设置曝气管、出水管，所述升流区的底部设置好氧污泥管。
所述出水管和水流通道设置回流管，所述回流管与第一连接管连通。
所述过滤单元对应位于进水管的下方设置导流板。
所述隔离网的顶端设置倾斜面。
对比与现有技术，本实用新型有益效果在于：
1、本实用新型的反应器为一体式厌氧好氧组合工艺，也可根据需求，对单个阶段进行独立分析。一体化组合工艺既节省了占地，降低了投资，还有效地通过回流提高了反应器的处理效率。
2、本实用新型厌氧反应器内设置布水器、厌氧颗粒污泥膨胀床，在厌氧状态下，污水中的有机物被厌氧细菌分解、代谢、消化，使得污水中的有机物含量大幅减少。
3、本实用新型所述厌氧反应器对应位于溢流口的下方设置滤网，对厌氧反应器的出水进行过滤，有效防止厌氧污泥进入好氧反应器内。
4、本实用新型好氧反应器的顶部为降流区，所述好氧反应器的底部为升流区，升流区位于底部，水流上升过程中会带动好氧污泥向上流动，有利于好氧污泥在好氧反应器内均匀分布，增加好氧菌与污水的接触面积，进一步把有机物分解成无机物，增加污水处理效率。
5、本实用新型回流管与第一连接管连通，进一步增加本实用新型的处理效率。
6、本实用新型过滤单元对应位于进水管的下方设置导流板，有利于过滤单元内的固液分离。
7、本实用新型隔离网的顶端设置倾斜面有利于回收单元内的固液分离。
