申请日2017.09.26
公开(公告)日2017.12.29
IPC分类号C02F1/32; C02F103/30
摘要

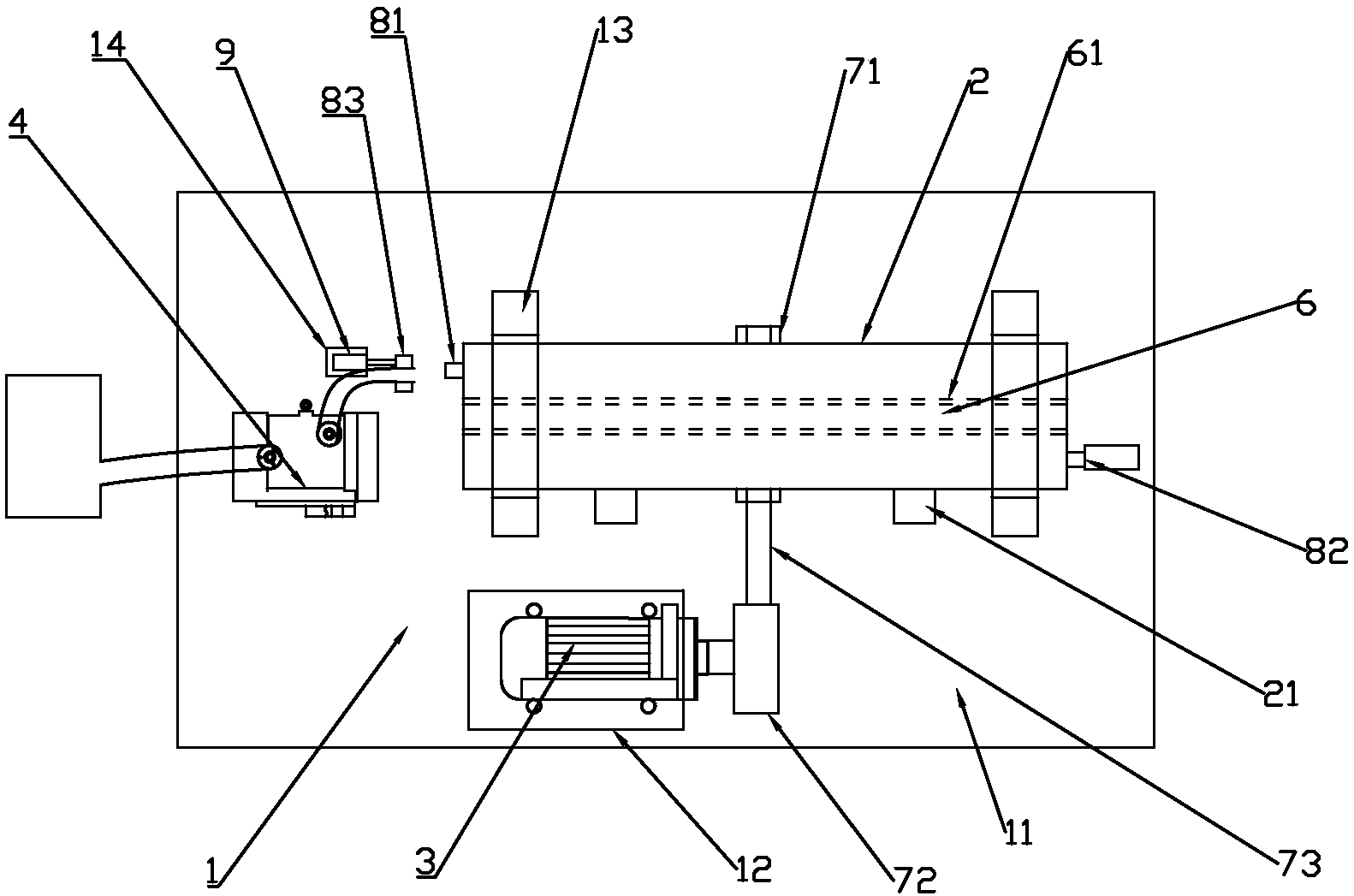

本发明公开了一种染料污水旋转光催化降解装置，包括辅助连接单元、圆筒形反应器、步进电机和抽水泵，所述辅助连接单元包括底板、电机支座和轴承座，两个所述轴承座下端呈左右对称固定于所述底板上端中部;所述圆筒形反应器两端固定连接轴承，所述圆筒形反应器内沿轴线方向固定设置紫外杀菌灯，所述圆筒形反应器外侧中部固定连接第一皮带轮;所述步进电机通过螺栓固定于所述电机支座上端，所述步进电机的转轴上固定连接第二皮带轮，所述第二皮带轮通过皮带与所述第一皮带轮转动连接。本发明涉及的一种染料污水旋转光催化降解装置，实现了对染料污水的快速降解处理，操作简单，容易实现。
权利要求书
1.一种染料污水旋转光催化降解装置，其特征在于：包括辅助连接单元、圆筒形反应器、步进电机和抽水泵，
所述辅助连接单元包括底板、电机支座和轴承座，所述轴承座上部设有圆形孔，两个所述轴承座下端呈左右对称固定于所述底板上端中部，所述电机支座下端固定于所述底板前端;
所述圆筒形反应器两端固定连接轴承，所述轴承的外圈焊接连接于所述圆形孔内，所述圆筒形反应器内沿轴线方向固定设置紫外杀菌灯，所述圆筒形反应器外侧中部固定连接第一皮带轮，所述圆筒形反应器左端上部螺纹连接单向进水阀，所述圆筒形反应器右端下部螺纹连接出水阀;
所述步进电机通过螺栓固定于所述电机支座上端，所述步进电机的转轴上固定连接第二皮带轮，所述第二皮带轮通过皮带与所述第一皮带轮转动连接;所述抽水泵固定于所述底板上端左侧;所述辅助连接单元还包括伸缩杆支座，所述伸缩杆支座下端固定于所述单向进水阀下方的所述底板上;所述伸缩杆支座上端固定连接电动伸缩杆，所述电动伸缩杆头部固定连接自动接口;所述自动接口内径等于所述单向进水阀的外径，所述自动接口轴心与所述单向进水阀的轴心位于同一条直线。
2.根据权利要求1所述的染料污水旋转光催化降解装置，其特征在于：所述圆筒形反应器内壁上设有半圆凹槽，两相邻的半圆凹槽的交叉处形成凹槽交叉凸起端，所述凹槽交叉凸起端顶部安装有紫外杀菌灯，所述凹槽交叉凸起端的内部安装有加热棒，所述半圆凹槽的内壁上设有用于承载二氧化钛的凹坑。
3.根据权利要求1所述的染料污水旋转光催化降解装置，其特征在于：所述圆筒形反应器下端左右两侧对称设有底部配重。
4.根据权利要求1所述的染料污水旋转光催化降解装置，其特征在于：还包括有感光型测速仪，所述感光型测速仪固定于所述电机支座上端后侧。
5.根据权利要求1所述的染料污水旋转光催化降解装置，其特征在于：还包括自动控制柜，所述自动控制柜下端固定于所述底板右侧前方，所述自动控制柜与所述步进电机电连接、所述自动控制柜与所述电动伸缩杆电连接、所述自动控制柜与所述紫外杀菌灯电连接、所述自动控制柜与所述抽水泵电连接。
6.根据权利要求1所述的染料污水旋转光催化降解装置，其特征在于：所述紫外杀菌灯外围还套有玻璃套，所述玻璃套两端固定于所述圆筒形反应器两侧。
说明书
一种染料污水旋转光催化降解装置
技术领域
本发明属于污水处理技术领域，具体涉及一种染料污水旋转光催化降解装置。
背景技术
光催化氧化法降解有机物污水具有对有机物的氧化几乎无选择性，并能使之完全矿化的特点，是近年来日益受到重视的治理污水新技术，经过多年的研究，用光催化氧化法去除水中的有机物的基础理论研究已取得了很多成果，用二氧化钛作为催化剂，在光照的条件下，使得染料污水与二氧化钛充分反应，从而达到降解污水的效果。但目前还没有较成熟的应用于工业污水降解的装置，因此，市场上急需一种结构简单，容易实现，降解效果好，实现自动化控制的染料污水旋转光催化降解装置。
发明内容
本发明研发出一种染料污水旋转光催化降解装置，解决了上述提出的技术问题。
本发明采用的技术手段如下：一种染料污水旋转光催化降解装置，包括辅助连接单元、圆筒形反应器、步进电机和抽水泵，
所述辅助连接单元包括底板、电机支座和轴承座，所述轴承座上部设有圆形孔，两个所述轴承座下端呈左右对称固定于所述底板上端中部，所述电机支座下端固定于所述底板前端;
所述圆筒形反应器两端固定连接轴承，所述轴承的外圈焊接连接于所述圆形孔内，所述圆筒形反应器内沿轴线方向固定设置紫外杀菌灯，所述圆筒形反应器外侧中部固定连接第一皮带轮，所述圆筒形反应器左端上部螺纹连接单向进水阀，所述圆筒形反应器右端下部螺纹连接出水阀;
所述步进电机通过螺栓固定于所述电机支座上端，所述步进电机的转轴上固定连接第二皮带轮，所述第二皮带轮通过皮带与所述第一皮带轮转动连接;
所述抽水泵固定于所述底板上端左侧。
进一步的，在上述技术方案中，所述辅助连接单元还包括伸缩杆支座，所述伸缩杆支座下端固定于所述单向进水阀下方的所述底板上。
进一步的，在上述技术方案中，所述伸缩杆支座上端固定连接电动伸缩杆，所述电动伸缩杆头部固定连接自动接口。
进一步的，在上述技术方案中，所述自动接口内径等于所述单向进水阀的外径，所述自动接口轴心与所述单向进水阀的轴心位于同一条直线。
进一步的，在上述技术方案中，所述紫外杀菌灯外围还套有玻璃套，所述玻璃套两端固定于所述圆筒形反应器两侧。
进一步的，在上述技术方案中，所述圆筒形反应器下端左右两侧对称设有底部配重。
进一步的，在上述技术方案中，还包括有感光型测速仪，所述感光型测速仪固定于所述电机支座上端后侧。
进一步的，在上述技术方案中，还包括自动控制柜，所述自动控制柜下端固定于所述底板右侧前方，所述自动控制柜与所述步进电机电连接、所述自动控制柜与所述电动伸缩杆电连接、所述自动控制柜与所述紫外杀菌灯电连接、所述自动控制柜与所述抽水泵电连接。
本发明的有益效果为：
(1)本发明的一种染料污水旋转光催化降解装置，结构简单，操作方便，容易实现;
(2)本发明的一种染料污水旋转光催化降解装置，对染料污水降解效果好;
(3)本发明的一种染料污水旋转光催化降解装置，自动化程度高，实现了自动化控制，减少了劳动力。
