申请日2017.09.29
公开(公告)日2017.12.15
IPC分类号C02F9/14; C02F101/30
摘要
本发明涉及污水处理领域，公开了一种进出水自控污水处理系统，污水先从污水池进入，在污水池中进行初步沉淀过滤，然后从污水池两侧渗入到溢流池，污水在污水池和溢流池中经过厌氧处理，再从溢流池溢流到灭菌池，污水在灭菌池经过灭菌处理，然后再从灭菌池抽入到沉淀池进行最后净化，热泵装置对污水池、溢流池、灭菌池和沉淀池内污水进行吸热并加以利用，进水装置对沉淀池内污水进行监测，同时控制污水池进水和沉淀池出水，控制污水处理时间，结构和功能合理，污水的净化效果理想。
权利要求书
1.一种进出水自控污水处理系统，其特征在于：包括有依次连接的污水槽(20)、固液过滤分离器(21)、气浮机(22)、一次回收池(23)，所述固液过滤分离器(21)与气浮机(22)之间设有流量调节池(24)，所述一次回收池(23)连接有初沉池(25)，所述初沉池(25)连接有生化处理池(27)，所述生化处理池(27)连接有二沉池(26)，所述二沉池(26)设有清水管(28)，所述清水管(28)连接有二次回收池(29)，所述二沉池(26)与生化处理池(27)连接，所述生化处理池(27)包括有污水池(11)、热泵装置和进水装置，所述污水池(11)两侧连通设置有溢流池(12)，所述溢流池(12)前连通设置有灭菌池(13)，所述灭菌池(13)两侧连通设置有沉淀池(14)，所述热泵装置分别与污水池(11)、溢流池(12)、灭菌池(13)、沉淀池(14)相连接，所述进水装置分别与污水池(11)、沉淀池(14)相连接，所述进水装置设置有进水控制器(17)，所述沉淀池(14)内设置有水质检测器(15)和抽水阀(18)，所述污水池(11)设置有进水控制阀(16)，所述进水控制器(17)分别与水质检测器(15)、进水控制阀(16)、抽水阀(18)相连接，所述热泵装置包括有污水源换热器(19)，所述污水源换热器(19)分别设置在污水池(11)、溢流池(12)、灭菌池(13)、沉淀池(14)内。
2.根据权利要求1所述的一种进出水自控污水处理系统，其特征在于：所述污水池(11)、溢流池(12)、灭菌池(13)、沉淀池(14)分别设置有观察清理窗(115)。
3.根据权利要求1或2所述的一种进出水自控污水处理系统，其特征在于：所述污水池(11)、溢流池(12)、灭菌池(13)、沉淀池(14)分别设置有温度传感器(116)，所述温度传感器(116)与热泵装置相连接。
说明书
一种进出水自控污水处理系统
技术领域
本发明涉及污水处理领域，具体来说是一种进出水自控污水处理系统。
背景技术
污水处理：为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，随着经济的发展，污水处理问题也越来越严峻，对于污水处理，需要经过多道处理工序，如固液过滤分离、回收和流量调节等，其中就有需要将污水引入生化处理池，由生化处理池对污水进行净化，现有技术中的生化处理池结构和功能单一，污水的净化效果不理想。
发明内容
为了克服现有技术的不足，本发明提供一种进出水自控污水处理系统，通过污水池、溢流池、灭菌池、沉淀池、热泵装置和进水装置对污水进行处理，结构和功能合理，污水的净化效果理想。
本发明解决其技术问题所采用的技术方案：

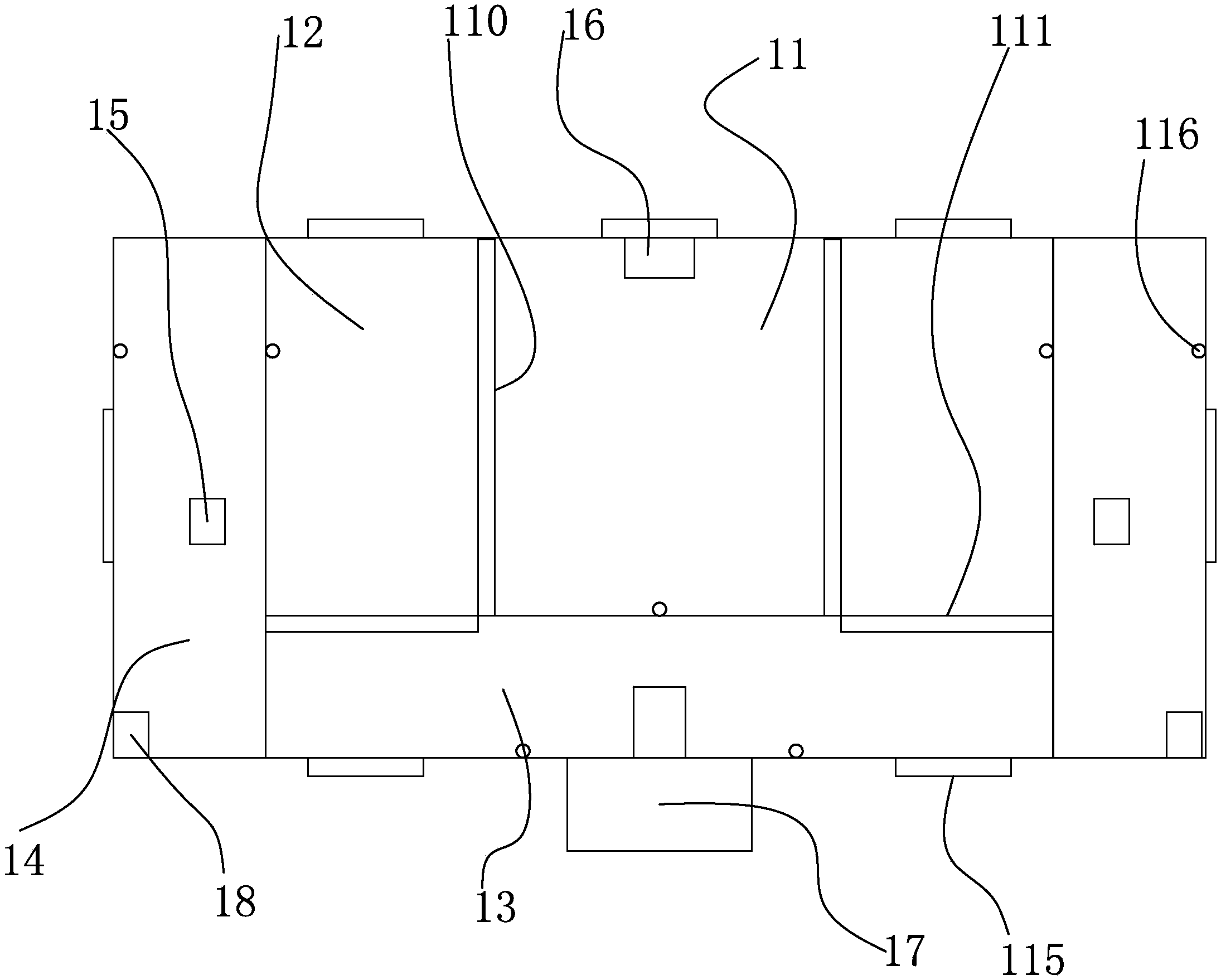

一种进出水自控污水处理系统，包括有依次连接的污水槽、固液过滤分离器、气浮机、一次回收池，所述固液过滤分离器与气浮机之间设有流量调节池，所述一次回收池连接有初沉池，所述初沉池连接有生化处理池，所述生化处理池连接有二沉池，所述二沉池设有清水管，所述清水管连接有二次回收池，所述二沉池与生化处理池连接，所述生化处理池包括有污水池、热泵装置和进水装置，所述污水池两侧连通设置有溢流池，所述溢流池前连通设置有灭菌池，所述灭菌池两侧连通设置有沉淀池，所述热泵装置分别与污水池、溢流池、灭菌池、沉淀池相连接，所述进水装置分别与污水池、沉淀池相连接，所述进水装置设置有进水控制器，所述沉淀池内设置有水质检测器和抽水阀，所述污水池设置有进水控制阀，所述进水控制器分别与水质检测器、进水控制阀、抽水阀相连接，所述热泵装置包括有污水源换热器，所述污水源换热器分别设置在污水池、溢流池、灭菌池、沉淀池内，所述污水池与溢流池间设置有可抽插的滤网板，所述溢流池前端设置有溢流墙，所述灭菌池内设置有培养基，所述沉淀池内设置有蜂窝管，所述溢流池内设置有填料层，所述填料层通过连接绳相连接，所述污水源换热器连接有压缩机，所述压缩机连接有冷凝器，所述冷凝器与沉淀池相连接，所述冷凝器连接有节流阀。
进一步地，所述污水池、溢流池、灭菌池、沉淀池分别设置有观察清理窗。
更进一步地，所述污水池、溢流池、灭菌池、沉淀池分别设置有温度传感器，所述温度传感器与热泵装置相连接。
本发明的有益效果是：污水先从污水池进入，在污水池中进行初步沉淀过滤，然后从污水池两侧渗入到溢流池，污水在污水池和溢流池中经过厌氧处理，再从溢流池溢流到灭菌池，污水在灭菌池经过灭菌处理，然后再从灭菌池抽入到沉淀池进行最后净化，热泵装置对污水池、溢流池、灭菌池和沉淀池内污水进行吸热并加以利用，进水装置对沉淀池内污水进行监测，同时控制污水池进水和沉淀池出水，控制污水处理时间，结构和功能合理，污水的净化效果理想。
