申请日2017.10.11
公开(公告)日2018.01.12
IPC分类号C02F9/08
摘要
本发明公开了一种环保高效城市污水沉淀装置，包括进水管、沉淀池、固体垃圾排出管、滤板、溢物块、电极棒、出水管、活性炭盒、喷排、曝气机、高压喷头和排污管，所述的沉淀池顶端设有进水管，沉淀池内设有滤板，沉淀池上设有转轮，牵引绳一端与转轮固定连接，牵引绳另一端设有溢物块，沉淀池中部侧壁设有漂浮物排出管，沉淀池内设有电极棒，沉淀池底端设有出水管，出水管上插销式设有滤网，滤网与出水管连接处设有密封圈，沉淀池内设有活性炭盒，沉淀池底端设有排污管，曝气机通过输气管与喷排连接，喷排设置沉淀池内部底端，输气支管与输气管连接，输气支管出口端设有高压喷头。本发明结构简单，成本低廉，使用方便，利于推广。
权利要求书
1.一种环保高效城市污水沉淀装置，包括进水管、沉淀池、固体垃圾排出管、滤板、牵引绳、转轮、电动伸缩杆、溢物块、药剂添加管、漂浮物排出管、电极棒、出水管、活性炭盒、喷排、曝气机、高压喷头和排污管，其特征在于，所述的沉淀池顶端设有进水管，沉淀池内设有滤板，滤板一端与沉淀池铰链，滤板另一端与电动伸缩杆固定连接，沉淀池侧壁设有固体垃圾排出管，固体垃圾排出管设置在滤板铰链的一端，沉淀池上设有转轮，牵引绳一端与转轮固定连接，牵引绳另一端设有溢物块，溢物块设置在滤板下方，沉淀池侧壁设有药剂添加管，沉淀池中部侧壁设有漂浮物排出管，沉淀池内设有电极棒，沉淀池内壁安装紫外线光灯和加热器，沉淀池底端设有气囊，沉淀池内安装搅拌电机，搅拌电机输出轴与搅拌轴连接，搅拌轴均匀设有叶轮，搅拌轴外壁固定设有螺旋叶片，叶轮上设有辅助搅拌叶片，沉淀池底端侧壁设有出水管，出水管与沉淀池连接处设有过滤吸附模组，出水管上插销式设有滤网，出水管上设有控制阀，沉淀池内设有活性炭盒，沉淀池侧壁设有计时器， 沉淀池底端圆锥形设置，沉淀池底端设有排污管，排污管上设有控制阀， 曝气机通过输气管与喷排连接，喷排设置沉淀池内部底端，输气支管与输气管连接，输气支管出口端设有高压喷头，高压喷头上两个，高压喷头设置在圆锥形底端侧壁的两侧。
2.根据权利要求1所述的环保高效城市污水沉淀装置，其特征在于，所述的活性炭盒与沉淀池可拆卸连接。
3.根据权利要求1所述的环保高效城市污水沉淀装置，其特征在于，所述的电极棒与外部电源连接。
4.根据权利要求1所述的环保高效城市污水沉淀装置，其特征在于，所述的辅助搅拌叶片与叶轮相互垂直设置。
5.根据权利要求1所述的环保高效城市污水沉淀装置，其特征在于，所述的滤网与出水管连接处设有密封圈。
6.根据权利要求1所述的环保高效城市污水沉淀装置，其特征在于，所述的过滤吸附模组包括过滤板和海绵块，过滤吸附模组为半球形设置。
7.根据权利要求6所述的环保高效城市污水沉淀装置，其特征在于，所述的过滤吸附模组外部设有多组通孔相互交错的过滤板，过滤吸附模组内部设有海绵块。
8.根据权利要求1所述的环保高效城市污水沉淀装置，其特征在于，所述的喷排开口向上设置，高压喷头开口向下。
说明书
一种环保高效城市污水沉淀装置
技术领域
本发明涉及一种环保领域，具体是一种环保高效城市污水沉淀装置。
背景技术
市政工程一般是属于国家的基础建设，是城市生存和发展必不可少的物质基础，是提高人民生活水平和对外开放的基本条件。市政污水排入城镇污水系统的污水的统称;在合流制排水系统中，还包括生产废水和截留的雨水;市政污水主要包括生活污水和工业污水，由城市排水管网汇集并输送到污水处理厂进行处理。现有的对于市政污水的处理方式大多采用化学发和沉降法相结合来进行污染物的治理，在处理时，将污水统一通入沉降池中进行反应并沉降，但市政污水中混杂的大量固体废弃物会影响沉降效果，并且在沉降完成后污水表面会形成漂浮物层，难以进行清理，水污染使水环境质量恶化，饮用水源的质量普遍下降，威胁人的身体健康，引起胎儿早产或畸形等等。严重的污染事件不仅带来健康问题，也造成社会问题。随着污染的加剧和人们环境意识的提高，由于污染引起的人群纠纷和冲突逐年增加。其中水污染是重要的一个课题，水是生命之源，水污染中有一部分是生活污水问题，生活污水主要是城市生活中使用的各种洗涤剂和污水、垃圾、粪便等，生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等，在厌氧细菌作用下，易生恶臭物质，同时固体废弃物沉淀在池体底部也需要浪费大量的人力进行清理。
发明内容
本发明的目的在于提供一种环保高效城市污水沉淀装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：

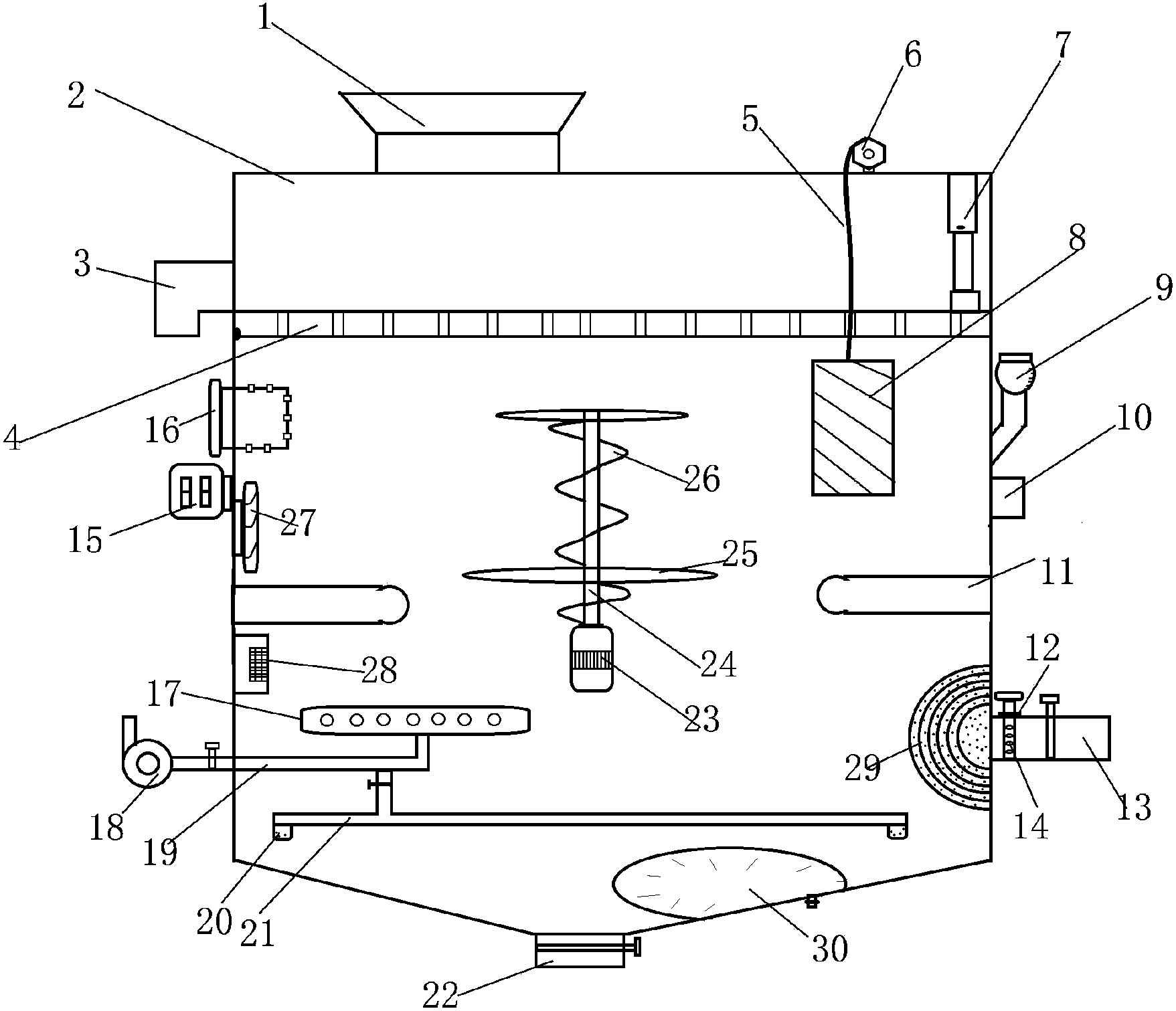

一种环保高效城市污水沉淀装置，包括进水管、沉淀池、固体垃圾排出管、滤板、牵引绳、转轮、电动伸缩杆、溢物块、药剂添加管、漂浮物排出管、电极棒、出水管、活性炭盒、喷排、曝气机、高压喷头和排污管，所述的沉淀池顶端设有进水管，沉淀池内设有滤板，滤板一端与沉淀池铰链，滤板另一端与电动伸缩杆固定连接，沉淀池侧壁设有固体垃圾排出管，固体垃圾排出管设置在滤板铰链的一端，沉淀池上设有转轮，牵引绳一端与转轮固定连接，牵引绳另一端设有溢物块，溢物块设置在滤板下方，沉淀池侧壁设有药剂添加管，沉淀池中部侧壁设有漂浮物排出管，沉淀池内设有电极棒，沉淀池内壁安装紫外线光灯和加热器，沉淀池底端设有气囊，沉淀池内安装搅拌电机，搅拌电机输出轴与搅拌轴连接，搅拌轴均匀设有叶轮，搅拌轴外壁固定设有螺旋叶片，叶轮上设有辅助搅拌叶片，沉淀池底端侧壁设有出水管，出水管与沉淀池连接处设有过滤吸附模组，出水管上插销式设有滤网，出水管上设有控制阀，沉淀池内设有活性炭盒，沉淀池侧壁设有计时器， 沉淀池底端圆锥形设置，沉淀池底端设有排污管，排污管上设有控制阀， 曝气机通过输气管与喷排连接，喷排设置沉淀池内部底端，输气支管与输气管连接，输气支管出口端设有高压喷头，高压喷头上两个，高压喷头设置在圆锥形底端侧壁的两侧。
作为本发明进一步的方案：所述的活性炭盒与沉淀池可拆卸连接。
作为本发明再进一步的方案：所述的电极棒与外部电源连接。
作为本发明再进一步的方案：所述的辅助搅拌叶片与叶轮相互垂直设置。
作为本发明再进一步的方案：所述的滤网与出水管连接处设有密封圈。
作为本发明再进一步的方案：所述的过滤吸附模组包括过滤板和海绵块，过滤吸附模组为半球形设置。
作为本发明再进一步的方案：所述的过滤吸附模组外部设有多组通孔相互交错的过滤板，过滤吸附模组内部设有海绵块。
作为本发明再进一步的方案：所述的喷排开口向上设置，高压喷头开口向下。
与现有技术相比，本发明的有益效果是：本发明污水通过进水管进入沉淀池，滤板将污水内的固体垃圾等拦下，一段时间后通过瓯江滤板一端升起，固体垃圾从固体垃圾排出管排出，通过药剂添加管箱内沉淀池内添加合适药剂辅助污水中的杂质凝结在一起后沉淀，电机棒电离污水中的重金属离子，活性炭盒吸附水中的悬浮物杂质，计时器记录工作时间，通过曝气机和和喷头对其中进行充气，使水中有机物氧化分解，曝气完成后沉淀，通过转动转轮调节溢物块的高度，保证污水水平与漂浮物排出管齐平，保证污水中漂浮物从漂浮物排出管排出，紫外线光灯对污水进行消毒杀菌，进一步避免有害细菌的滋生和传播，提高污水处理的效果，加热器保证污水处理时合适的温度，提高污水处理效率，通过对气囊充气放气调节其排出水量的大小，控制调节污水处理时液面的高度，通过搅拌电机转动带动叶轮、螺旋叶片、辅助搅拌叶片转动搅拌，方便对污水搅拌均匀，提高污水和药剂的充分混合，替换污水处理的速度和效果，通过过滤板和海绵块进一步过滤吸附排出水中的杂质，提高污水处理的质量和效果，清水从出水管排出，滤网加强过滤，同时方便更换和清洗，通过开启高压喷头和输气支管对沉淀池底面进行冲洗，避免底面污垢堆积，结构简单，使用方便，利于推广。
