申请日2016.05.07
公开(公告)日2016.11.23
IPC分类号C02F11/12; C02F11/00
摘要
本实用新型公开了一种处理污泥的流水线，包括输送装置、干燥装置和堆垛装置;所述输送装置、干燥装置和堆垛装置分别位于流水线的上游、中游和下游，所述输送装置包括输送带和输送电机，输送带上还设有数个输送挡板，所述干燥装置包括干燥箱和烘干机，所述烘干机位于干燥箱的顶部，干燥箱之中还设有烘干传送带;所述堆垛装置包括导轨和移动平台，所述移动平台可沿着导轨水平移动，移动平台的上方设有竖直支架，所述竖直支架的侧部设有操作台，所述操作台可沿着竖直支架上下移动。本实用新型全面介绍了污泥处理的整个流水线，包括输送装置、干燥装置和堆垛整理装置，此全自动流水线能有效提高污泥处理的效率。
权利要求书

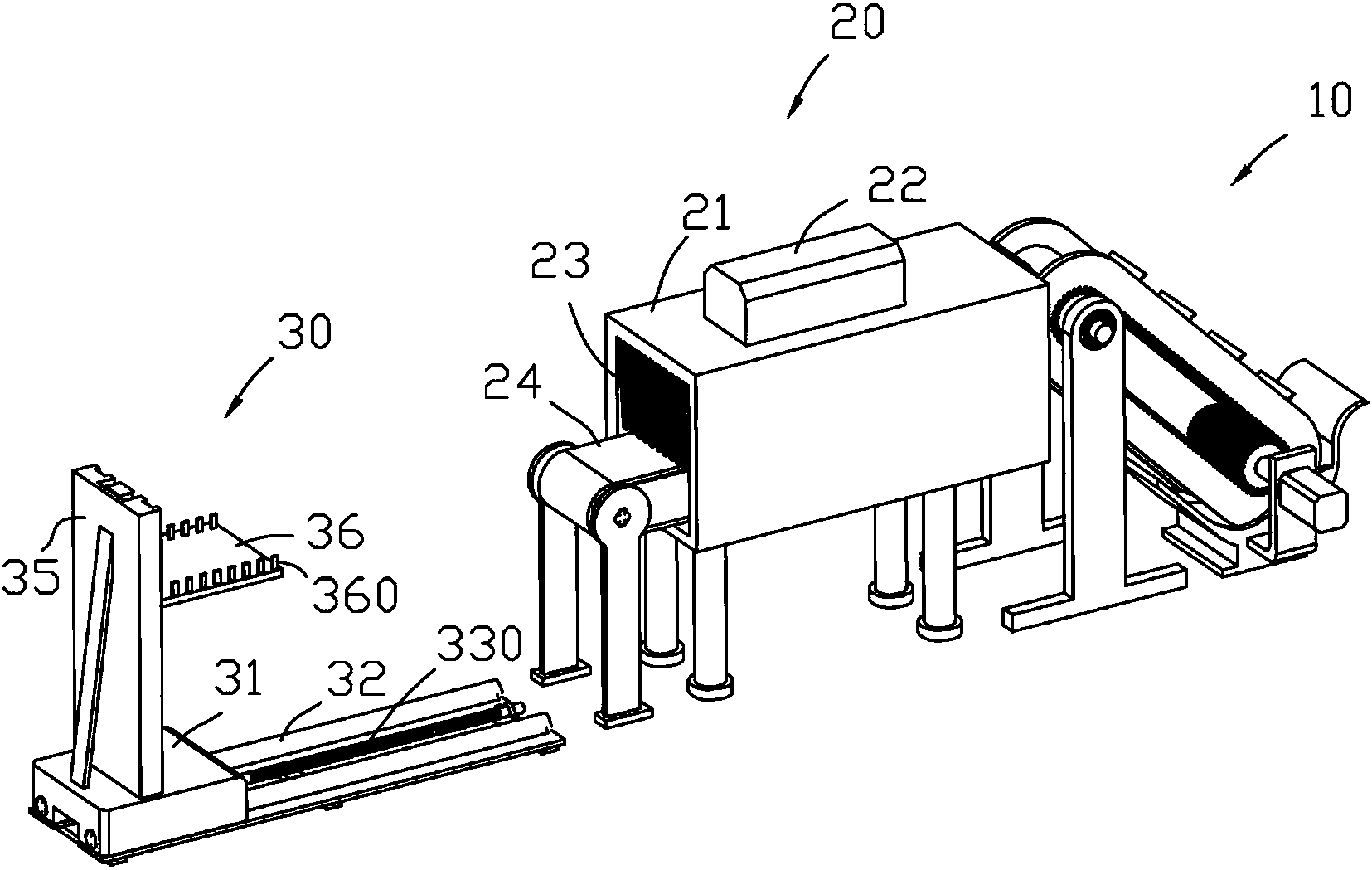

1.一种处理污泥的流水线，包括输送装置(10)、干燥装置(20)和堆垛装置(30);其特征在于：所述输送装置(10)、干燥装置(20)和堆垛装置(30)分别位于流水线的上游、中游和下游，所述输送装置(10)包括输送带(12)和输送电机(11)，输送带(12)上还设有数个输送挡板(13)，所述干燥装置(20)包括干燥箱(21)和烘干机(22)，所述烘干机(22)位于干燥箱(21)的顶部，干燥箱(21)之中还设有烘干传送带(24);所述堆垛装置(30)包括导轨(32)和移动平台(31)，所述移动平台(31)可沿着导轨(32)水平移动，移动平台(31)的上方设有竖直支架(35)，所述竖直支架(35)的侧部设有操作台(36)，所述操作台(36)可沿着竖直支架(35)上下移动。
2.如权利要求1所述的一种处理污泥的流水线，其特征在于：所述输送电机(11)的输出端设有齿轮，输送带(12)的内壁设有轮齿，所述轮齿与输送电机(11)输出端的齿轮啮合转动。
3.如权利要求1所述的一种处理污泥的流水线，其特征在于：所述输送带(12)的两端分别设有前支座(14)和后支座(15)，所述前支座(14)用以固定输送电机(11)输出端的齿轮，所述后支座(15)也设有齿轮，后支座(15)的齿轮与输送带(12)的另一端轮齿啮合。
4.如权利要求1所述的一种处理污泥的流水线，其特征在于：所述干燥箱(21)上还设有烘干帘(23)，所述烘干帘(23)位于干燥箱(21)的后端。
5.如权利要求1所述的一种处理污泥的流水线，其特征在于：所述移动平台(31)的下方设有堆垛第一电机(33)，所述堆垛第一电机(33)与移动平台(31)固定连接，堆垛第一电机(33)与堆垛第一丝杠(330)啮合，所述堆垛第一丝杠(330)的长度与导轨(32)的长度一致。
6.如权利要求1所述的一种处理污泥的流水线，其特征在于：所述竖直支架(35)上设有堆垛第二电机(37)，所述堆垛第二电机(37)的输出轴为堆垛第二丝杠(370)，所述操作台(36)设有内螺纹可与堆垛第二丝杠(370)配合转动，操作台(36)可沿着堆垛第二丝杠(370)上下移动。
7.如权利要求1所述的一种处理污泥的流水线，其特征在于：所述操作台(36)设有侧挡板(360)，所述侧挡板(360)位于操作台(36)的两侧。
说明书
一种处理污泥的流水线
技术领域：
本实用新型涉及污泥处理技术领域，具体而言，涉及一种处理污泥的流水线。
背景技术：
随着人们对环境的重视程度越来越高，政府对企业产生的污泥处理要求也越来越严格，对污泥的处理技术的要求也越来越高。专利号为“201220269372.0”的中国实用新型专利公开了一种污泥造粒干燥流水线处理设备，其包括污泥预混推进螺杆、第一造粒干燥桶、第二造粒干燥桶、第一多层滚动烘干管、第三造粒干燥桶、第四造粒干燥桶、第二多层滚动烘干管、第五造粒干燥桶、鼓风机、送风管和热风炉。所述第一多层滚动烘干管、第二多层滚动烘干管、第一造粒干燥桶、第二造粒干燥桶、第三造粒干燥桶、第四造粒干燥桶和第五造粒干燥桶上端连接送风管，送风管进风口连接热风炉和鼓风机。但是污泥处理的技术要求非常高，除了干燥设备还需要上游的输送设备后下游的整理设备，这些内容在专利号为“201220269372.0”的中国实用新型专利中都没有明确说明。
实用新型内容：
本实用新型的目的就在于针对现有技术存在的不足之处而提供一种新的处理污泥的流水线，其具有结构简单紧凑，工作效率高的特点。
为实现上述目的，本实用新型的具体解决方案如下：
一种处理污泥的流水线，包括输送装置、干燥装置和堆垛装置;所述输送装置、干燥装置和堆垛装置分别位于流水线的上游、中游和下游，所述输送装置包括输送带和输送电机，输送带上还设有数个输送挡板，所述干燥装置包括干燥箱和烘干机，所述烘干机位于干燥箱的顶部，干燥箱之中还设有烘干传送带;所述堆垛装置包括导轨和移动平台，所述移动平台可沿着导轨水平移动，移动平台的上方设有竖直支架，所述竖直支架的侧部设有操作台，所述操作台可沿着竖直支架上下移动。
按上述技术方案，潮湿的污泥被倾倒在输送带上，输送挡板可将污泥阻隔形成一个个的小污泥块，输送带在输送电机的驱动下转动，一个个污泥块被运送至干燥箱之中，烘干机持续不断地对干燥箱之中输送高温空气使其内部的污泥块被干燥，污泥块通过烘干传送带被输送出来，再经过堆垛装置将一个个干燥的污泥块转移至摆放的位置，至此，整个流水线完成对污泥的处理作业。
本实用新型全面介绍了污泥处理的整个流水线，包括输送装置、干燥装置和堆垛整理装置，此全自动流水线能有效提高污泥处理的效率。
作为对本实用新型中输送装置的说明，所述输送电机的输出端设有齿轮，输送带的内壁设有轮齿，所述轮齿与输送电机输出端的齿轮啮合转动。所述输送带的两端分别设有前支座和后支座，所述前支座用以固定输送电机输出端的齿轮，所述后支座也设有齿轮，后支座的齿轮与输送带的另一端轮齿啮合。输送带倾斜设置，输送带的前后端分别安装在前支架和后支架上，潮湿的污泥被倾倒在输送带上，通过输送挡板的分隔作用形成数个隔开的污泥块，经过输送带的运送到达干燥箱内。
作为对本实用新型中干燥装置的说明，所述干燥箱上还设有烘干帘，所述烘干帘位于干燥箱的后端。
作为对本实用新型中堆垛装置的说明，所述移动平台的下方设有堆垛第一电机，所述堆垛第一电机与移动平台固定连接，堆垛第一电机与堆垛第一丝杠啮合，所述堆垛第一丝杠的长度与导轨的长度一致。所述竖直支架上设有堆垛第二电机，所述堆垛第二电机的输出轴为堆垛第二丝杠，所述操作台设有内螺纹可与堆垛第二丝杠配合转动，操作台可沿着堆垛第二丝杠上下移动。所述操作台设有侧挡板，所述侧挡板位于操作台的两侧。移动平台可在堆垛第一电机的带动下水平移动，操作台可在堆垛第二电机的带动下竖直移动，堆垛第一电机和堆垛第二电机都是通过丝杠来移动的，操作台侧部的侧挡板可以对被烘干成砖形的污泥块起到阻挡作用。
