申请日2016.05.16
公开(公告)日2016.09.21
IPC分类号G01N1/34
摘要

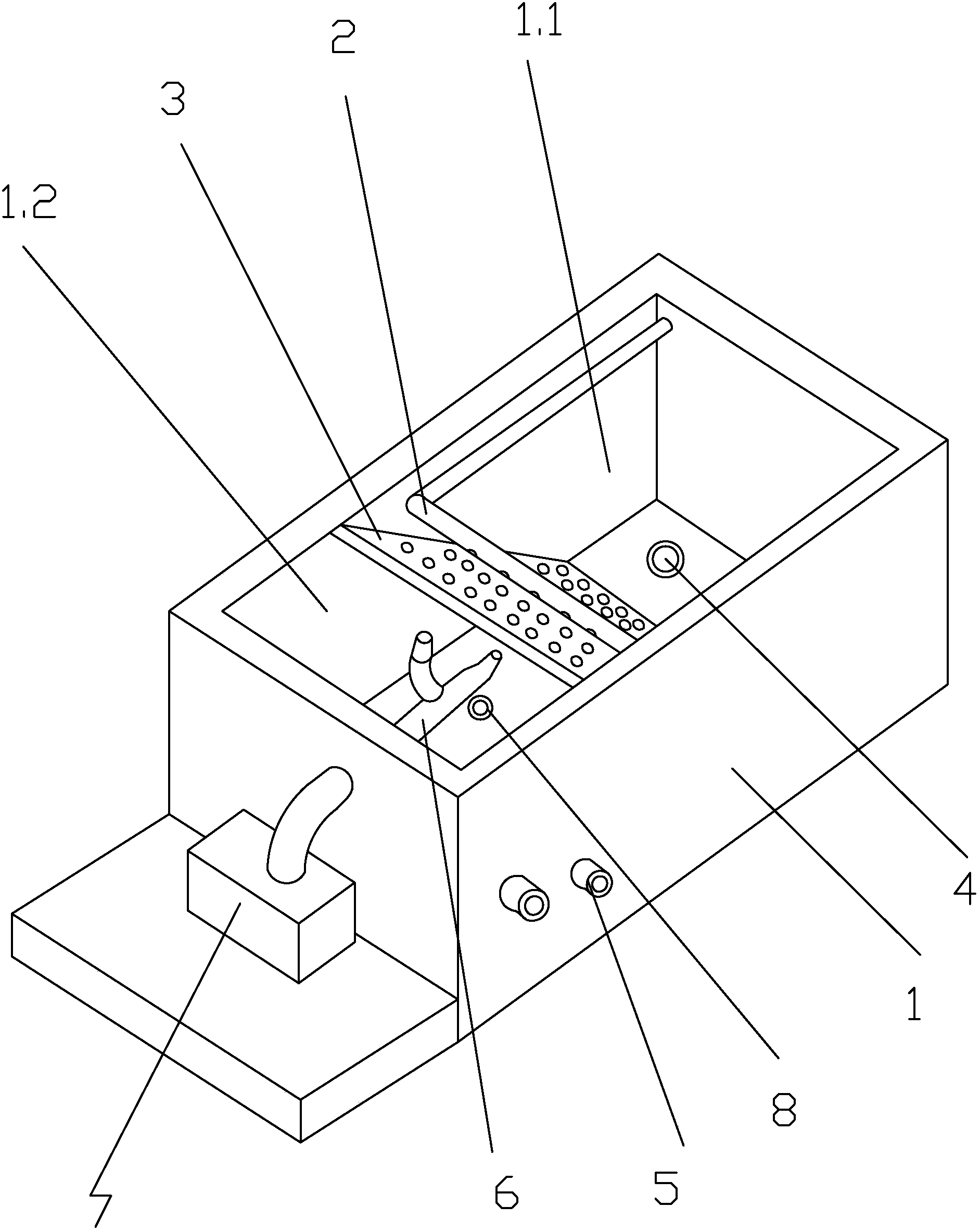

一种污水在线监测系统的前处理器，它包括水箱(1)，水箱(1)中部设有一块将水箱(1)分隔成第一腔体(1.1)和第二腔体(1.2)的过滤板(3)，过滤板(3)倾斜设置，第一腔体(1.2)内位于过滤板(3)的上方设有污水采样进水管(2)，污水采样进水管(2)外壁沿过滤板(3)宽度方向设有至少二个进水口，第一腔体(1.2)底部设有杂质出料口(4);第二腔体(1.2)侧壁上设有出水管(5)，第二腔体(1.2)内还设有防止过滤板(3)被杂质颗粒堵住的清洗装置。
权利要求书
1.一种污水在线监测系统的前处理器，它包括水箱(1)，其特征在于：水箱(1)中部设有一块将水箱(1)分隔成第一腔体(1.1)和第二腔体(1.2)的过滤板(3)，过滤板(3)倾斜设置，第一腔体(1.2)内位于过滤板(3)的上方设有污水采样进水管(2)，污水采样进水管(2)外壁沿过滤板(3)宽度方向设有至少二个进水口，第一腔体(1.2)底部设有杂质出料口(4);第二腔体(1.2)侧壁上设有出水管(5)，第二腔体(1.2)内还设有防止过滤板(3)被杂质颗粒堵住的清洗装置。
2.根据权利要求1所述的一种污水在线监测系统的前处理器，其特征在于：所述清洗装置包括至少一个位于第二腔体(1.2)内的喷头(6)、位于第二腔体(1.2)底部的喷头进水口(8)和位于水箱(1)外部并可将第二腔体(1.2)内的水传输到喷头(6)的水泵(7)，喷头进水口(8)通过外接水管与喷头(6)连接。
3.根据权利要求2所述的一种污水在线监测系统的前处理器，其特征在于：所述喷头(6)的个数为二个，二个喷头(6)的开口分别位于过滤板(3)的上部和下部。
4.根据权利要求1所述的一种污水在线监测系统的前处理器，其特征在于：所述第二腔体(1.2)侧壁上还设有溢流出水口，溢流出水口的高度高于出水管的高度。
5.根据权利要求1所述的一种污水在线监测系统的前处理器，其特征在于：所述第二腔体(1.2)内还设有废水出水口。
6.根据权利要求1所述的一种污水在线监测系统的前处理器，其特征在于：所述水箱(1)侧壁上还设有溢流出水口，溢流出水口的高度高于出水管(5)的高度。
说明书
一种污水在线监测系统的前处理器
技术领域
本实用新型涉及一种污水在线监测系统的前处理器。
背景技术
水质监测及分析处理系统是可以实时地对原水进行采样分析处理，但是原水中会含有杂质颗粒等其他物质，会影响最后的分析结果，因此需要对原水进行初步过滤处理，而现有的对污水的前处理器结构较复杂，生产成本高。
实用新型内容
本实用新型所要解决的技术问题：提供一种结构简单，生产成本低的污水在线监测系统的前处理器。
为了解决上述技术问题，本实用新型是通过以下技术方案实现的：一种污水在线监测系统的前处理器，它包括水箱，水箱中部设有一块将水箱分隔成第一腔体和第二腔体的过滤板，过滤板倾斜设置，第一腔体内位于过滤板的上方设有污水采样进水管，污水采样进水管外壁沿过滤板宽度方向设有至少二个进水口，第一腔体底部设有杂质出料口;第二腔体侧壁上设有出水管，第二腔体内还设有防止过滤板被杂质颗粒堵住的清洗装置。
作为优选，所述清洗装置包括至少一个位于第二腔体内的喷头、位于第二腔体底部的喷头进水口和位于水箱外部并可将第二腔体内的水传输到喷头的水泵，喷头进水口通过外接水管与喷头连接。
作为优选，所述喷头的个数为二个，二个喷头的开口分别位于过滤板的中上部和中下部。
作为优选，所述第二腔体侧壁上还设有溢流出水口，溢流出水口的高度高于出水管的高度。
作为优选，所述第二腔体内还设有废水出水口。
作为优选，所述水箱侧壁上还设有溢流出水口，溢流出水口的高度高于出水管的高度。
采用上述结构，本实用新型所具有的优点是：在水箱内斜向设置一个过滤板，进水口位于过滤板上方，原水从进水口流到过滤板上，杂质被过滤留在第一腔体内并可通过杂质出料口排出，而被过滤后的原水从第二腔体内的出水管进入下一道检验设备中;第二腔体内还设有喷头，喷头通过外接水管与第二腔体底部的喷头进水口连接，水泵将位于第二腔体的内被过滤后的原水供应到喷头并对过滤板进行清洗，可以将嵌入在过滤网上的颗粒冲洗掉，防止杂质颗粒堵塞过滤板，结构简单，不浪费其他水资源，对原水进行灵活运用;第二腔体内还设有溢流出水口，溢流出水口的高度高于出水管的高度，溢流出水口防止原水积累过高漫溢;所述喷头的个数为二个，可以对整个过滤板进行充分清洗。
