申请日2016.05.16
公开(公告)日2016.08.10
IPC分类号E03F7/10; C02F11/12; B01D53/84
摘要
本发明提供了一种窨井污泥处理车，属于污水处理领域。它解决了现有技术中的问题。本窨井污泥处理车，包括车体和污泥桶，车体上固定有收集箱，车体上设有支撑杆一，支撑杆一的上端铰接有支撑杆二，支撑杆二空腔内设有伸缩杆，支撑杆一上铰接有变幅油缸;收集箱设有支架一和支架二，支架一开设有滑槽一，滑槽一设有滑块一和滑块二，支架二开设有滑槽二，滑槽二设有滑块三和滑块四，滑块一和滑块三之间固定有夹紧块一，滑块二和滑块四之间固定有夹紧块二，夹紧块二固定有安装板一和安装板二，安装板一上铰接有拉杆一，安装板二上铰接有拉杆二;收集箱内还设有干化装置。本发明具有能将窨井污泥引入收集箱内，并对污泥进行脱水的优点。
权利要求书
1.窨井污泥处理车，包括车体和污泥桶，所述的车体上固定有具有空腔的收集箱，且收集箱上开设有进泥口，其特征在于，所述的车体上竖直设置有支撑杆一，所述的支撑杆一的上端铰接有支撑杆二，所述的支撑杆二具有空腔，且支撑杆二空腔内沿着支撑杆二的长度方向开设有若干滑动槽，所述的滑动槽内均滑动设置有滑动块，支撑杆二空腔内水平固定有一伸缩气缸，伸缩气缸的端部固定有一伸缩杆，伸缩杆的另一端设置有拉钩，滑动块均固定在伸缩杆上，所述的支撑杆一上还铰接有一变幅油缸，所述的变幅油缸的活塞杆铰接在支撑杆二上，所述的车体上竖直固定有一驱动电机，所述的驱动电机的输出轴固定在支撑杆一的下表面;所述的进泥口上设置有一盖板，所述的收集箱一侧面上设置有相互平行的支架一和支架二，支架一朝向支架二的一侧面上开设有滑槽一，滑槽一上滑动设置有滑块一和滑块二，支架二朝向支架一的一侧面上开设有滑槽二，滑槽二上滑动设置有滑块三和滑块四，滑块一和滑块三之间水平固定有夹紧块一，滑块二和滑块四之间水平固定有夹紧块二，所述的夹紧块二的上表面固定有一环形卡接块，所述的污泥桶包括底板、第一桶身和第二桶身，所述的第二桶身的上表面固定有圆环形的阻挡块，所述的阻挡块的下表面开设有圆环形的卡槽，卡槽与卡接块相匹配，所述的夹紧块二两侧固定有安装板一和安装板二，安装板一上铰接有拉杆一，安装板二上铰接有拉杆二，拉杆一和拉杆二的另一端均铰接在盖板的一端，所述的盖板的另一端转动设置在收集箱上;所述的收集箱内还设有能够对污泥进行脱水的干化装置。
2.根据权利要求1所述的窨井污泥处理车，其特征在于，所述的干化装置包括搅拌滚筒，所述的搅拌滚筒通过转轴一和转轴二水平设在收集箱内，且搅拌滚筒内设置有若干加热管，收集箱外壁上设置滚动电机，所述的滚动电机的输出轴端部通过联轴器与转轴一相连接，所述的收集箱内水平设置有一过滤网，过滤网将收集箱分成上腔体和下腔体，搅拌滚筒设置在上腔体内，所述的收集箱上腔体内还设置有一排气管;所述的收集箱下腔体内还水平设置有一分隔板，所述的分隔板开设有一进水口，所述的分隔板下表面还设有能够闭合进水口的挡板，所述的收集箱内底壁上还设有一液泵，所述的液泵的出水口上连接有一喷水管，所述的喷水管上固定有喷头，喷头的开口朝向进水口，所述的收集箱下腔体内还设置有一排水管;所述的收集箱上还设置有能够对排除的气体进行净化的废气处理机构。
3.根据权利要求2所述的窨井污泥处理车，其特征在于，所述的废气处理装置包括生物除臭箱和紫外线除臭箱，所述的生物除臭箱的下端开设有进气口一，生物除臭箱的上端开设有出气口一，生物除臭箱还内水平设置有若干生物滤床，且生物滤床均位于进气口一和出气口一之间，且上述的排气管与出气口一相互连接;所述的紫外线除臭箱下端开设有进气口二，紫外线除臭箱的上端开设有出气口二，所述的进气口二与出气口一之间设置有连接管，出气口二上连接有出气管，所述的紫外线除臭箱内设置有若干紫外线灯，且紫外线除臭箱内壁上还涂有活性炭。
4.根据权利要求2所述的窨井污泥处理车，其特征在于，所述的分隔板下表面水平固定有一推动气缸，所述的挡板固定在推动气缸的活塞杆的端部。
5.根据权利要求1所述的窨井污泥处理车，其特征在于，所述的第二桶身的内径大于第一桶身的外径，且第一桶身和第二桶身的横截面均呈圆环形，所述的底板固定在第一桶身的内壁上，第一桶身和第二桶身之间设有连接板，所述的连接板的横截面呈圆环形，连接板内壁固定在第一桶身外壁上，连接板外壁固定在第二桶身内壁上;所述的第一桶身上连接有若干污泥管，所述的污泥管上均设置有止回阀，所述的阻挡块的外壁上套设有橡胶套，且橡胶套的横截面呈圆环形，且污泥管从第一桶身穿出端的长度小于橡胶套外圈半径与第一桶身外壁半径之差。
6.根据权利要求5所述的窨井污泥处理车，其特征在于，所述的第二桶身上端内壁上铰接有桶提手。
7.根据权利要求6所述的窨井污泥处理车，其特征在于，所述的收集箱上水平固定有转动电机，转动电机的输出轴上设置有一转动轴，盖板的设置在转动轴上。
8.根据权利要求5所述的窨井污泥处理车，其特征在于，所述的支架一具有竖直部一和固定在竖直部一上的弯曲部一，支架二具有竖直部二和固定在竖直部二上的弯曲部二。
9.根据权利要求8所述的窨井污泥处理车，其特征在于，所述的竖直部一、竖直部二均通过若干定位杆固定在收集箱上。
10.根据权利要求9所述的窨井污泥处理车，其特征在于，所述的支架一和支架二均位于拉杆一和拉杆二之间。
说明书
窨井污泥处理车
技术领域
本发明属于污水处理领域，涉及一种窨井污泥处理车。
背景技术
生活污水内的杂物种类较多，除了日常生活废水外，污水管道内经常可见塑料垃圾、粘稠状的生活垃圾腐烂物及淤泥等杂物。这些生活垃圾流动性较差，不容易随着污水的流动而排出污水管道，而会长时间沉积在窨井及污水管道底部，占据较大的流通空间，在居民生活废水产生的高峰期，极易发生污水管道堵塞。特别是在城市建设过程中，经常会发生石块、砖块、水泥块、路缘砖、路面沥青块破损井盖及其座圈掉进窨井的现象。
城市窨井经常出现不易清理，甚至发生窨井及污水管道严重堵塞现象，使得生活污水沿着下水管道从窨井口溢出，溢流到街道上，这既给人们的生活带来了许多不便，又影响了城市的环境卫生。目前城市窨井清掏重物工作主要依靠人工清掏并倒入收集箱内,效率低下、劳动强度大及安全性差。
由于存在上述的问题，目前，经检索，如中国专利文献公开了一种移动式河湖清淤疏浚污泥处理方法及装置【专利号：ZL201410413690.3;授权公告号：CN104140190A】。这种移动式河湖清淤疏浚污泥处理方法及装置，方法包括：步骤A：将污泥存放在河湖岸边搭建的临时围堰储泥池内;步骤B：将集成装载有污泥脱水系统的集装箱吊运至储泥池旁;步骤C：从储泥池中抽取污泥送入污泥脱水系统中的厢式隔膜压滤机进行压滤脱水;步骤D：使用压榨泵进行压榨;步骤E：将含水率已大大降低的污泥转运进行后续资源化处置，装置包括搭建于河湖岸边的用于存贮清淤疏浚污泥的围堰储泥池、污泥脱水系统和装载污泥脱水系统的集装箱。
但是，这种移动式河湖清淤疏浚污泥处理方法及装置还是存在很多问题不能够更好的对污泥进行采集，且对采集的污泥不能在输送过程中进行脱水处理，达到重新利用的目的。所以，对于本领域内的技术人员，还有待研发出一种能够更有效的将窨井污泥进行清掏，并将收集到收集箱内的污泥进行脱水处理。
发明内容
本发明的目的是针对现有的技术存在上述问题，提出了一种窨井污泥处理车，本窨井污泥处理车具有能更便捷的将窨井污泥引入收集箱内，并对污泥进行脱水的特点。
本发明的目的可通过下列技术方案来实现：

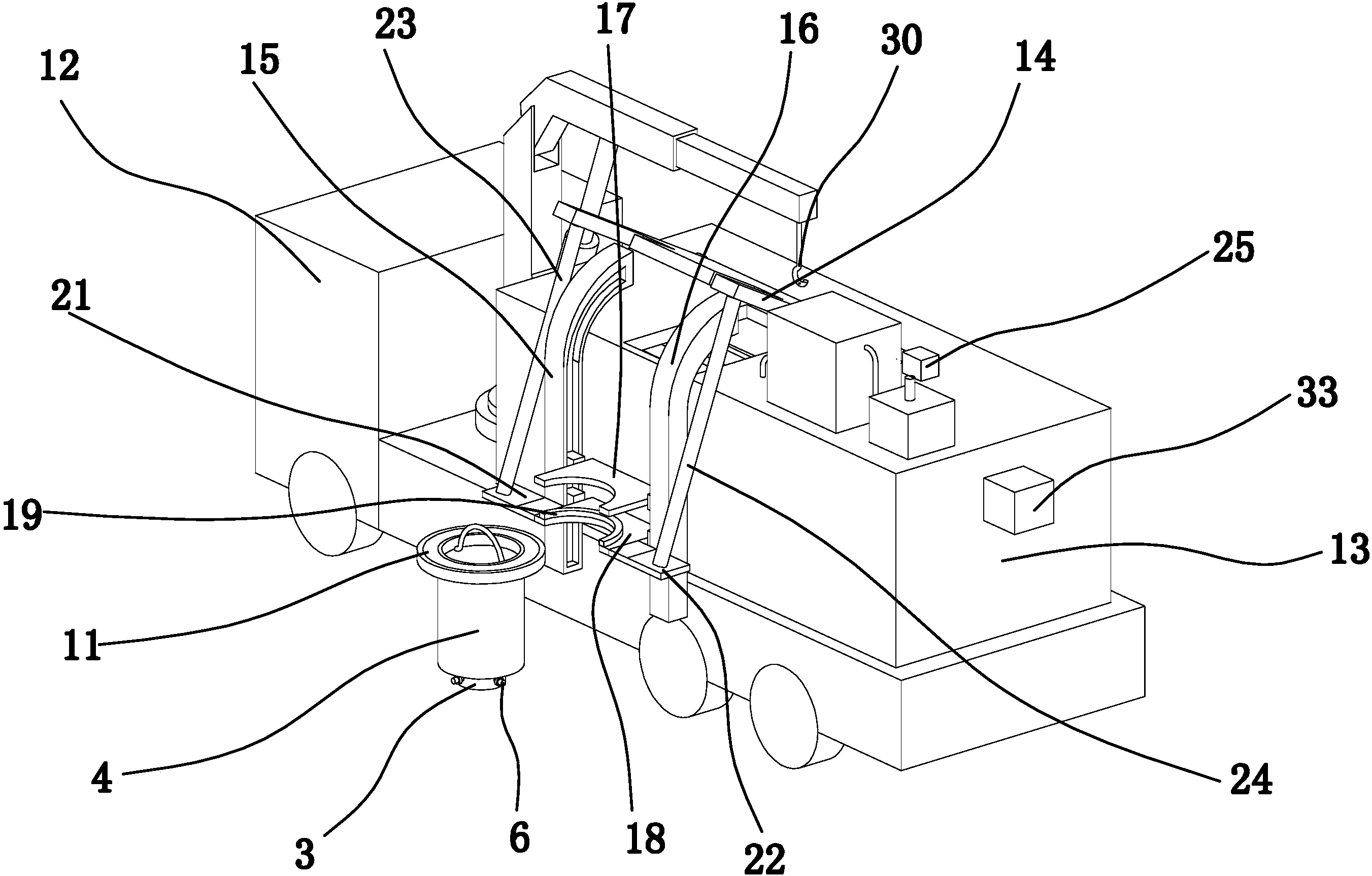

窨井污泥处理车，包括车体和污泥桶，所述的车体上固定有具有空腔的收集箱，且收集箱上开设有进泥口，其特征在于，所述的车体上竖直设置有支撑杆一，所述的支撑杆一的上端铰接有支撑杆二，所述的支撑杆二具有空腔，且支撑杆二空腔内沿着支撑杆二的长度方向开设有若干滑动槽，所述的滑动槽内均滑动设置有滑动块，支撑杆二空腔内水平固定有一伸缩气缸，伸缩气缸的端部固定有一伸缩杆，伸缩杆的另一端设置有拉钩，滑动块均固定在伸缩杆上，所述的支撑杆一上还铰接有一变幅油缸，所述的变幅油缸的活塞杆铰接在支撑杆二上，所述的车体上竖直固定有一驱动电机，所述的驱动电机的输出轴固定在支撑杆一的下表面;所述的进泥口上设置有一盖板，所述的收集箱一侧面上设置有相互平行的支架一和支架二，支架一朝向支架二的一侧面上开设有滑槽一，滑槽一上滑动设置有滑块一和滑块二，支架二朝向支架一的一侧面上开设有滑槽二，滑槽二上滑动设置有滑块三和滑块四，滑块一和滑块三之间水平固定有夹紧块一，滑块二和滑块四之间水平固定有夹紧块二，所述的夹紧块二的上表面固定有一环形卡接块，所述的污泥桶包括底板、第一桶身和第二桶身，所述的第二桶身的上表面固定有圆环形的阻挡块，所述的阻挡块的下表面开设有圆环形的卡槽，卡槽与卡接块相匹配，所述的夹紧块二两侧固定有安装板一和安装板二，安装板一上铰接有拉杆一，安装板二上铰接有拉杆二，拉杆一和拉杆二的另一端均铰接在盖板的一端，所述的盖板的另一端转动设置在收集箱上;所述的收集箱内还设有能够对污泥进行脱水的干化装置。
本窨井污泥处理车中的伸缩杆上的拉钩能够勾住窨井中的污泥桶，且驱动电机能够带动支撑杆进行转动，从而能够调节挂钩的位置，支撑杆二空腔内的伸缩气缸能够带动伸缩杆沿着滑动槽滑动，从而不会受到车体与窨井之间距离的限制，同时，变幅油缸能够起到调节支撑杆二与支撑杆一之间的角度，且变幅油缸的缸体铰接在支撑杆一上，从而还能够对支撑杆二起到支撑作用，从而将污泥桶从窨井中提出;第二夹紧块上表面固定的环形卡接块能够卡设在污泥桶阻挡块下表面开设的卡槽内，通过分别铰接在安装板一和安装板二上的拉杆一和拉杆二，能够带动第二夹紧块沿着滑槽一和滑槽二滑动，从而实现将卡设有在第二夹紧块上的污泥桶推向第一夹紧块夹紧，同时,随着盖板的翻转通过拉杆一和拉杆二从而能够继续带动污泥桶沿着滑槽一和滑槽二滑动，将污泥桶内的污泥倒向收集箱;此外，通过干化装置能够对对污泥进行脱水重新利用。
在上述窨井污泥处理车中，所述的干化装置包括搅拌滚筒，所述的搅拌滚筒通过转轴一和转轴二水平设在收集箱内，且搅拌滚筒内设置有若干加热管，收集箱外壁上设置滚动电机，所述的滚动电机的输出轴端部通过联轴器与转轴一相连接，所述的收集箱内水平设置有一过滤网，过滤网将收集箱分成上腔体和下腔体，搅拌滚筒设置在上腔体内，所述的收集箱上腔体内还设置有一排气管;所述的收集箱下腔体内还水平设置有一分隔板，所述的分隔板开设有一进水口，所述的分隔板下表面还设有能够闭合进水口的挡板，所述的收集箱内底壁上还设有一液泵，所述的液泵的出水口上连接有一喷水管，所述的喷水管上固定有喷头，喷头的开口朝向进水口，所述的收集箱下腔体内还设置有一排水管;所述的收集箱上还设置有能够对排除的气体进行净化的废气处理机构。
污泥被收集于收集箱内搅拌滚筒能够对污泥进行搅拌，渗出的污水由过滤网进行过滤，挡板打开分隔板上的进水口，从而能够使污水流到收集箱下空腔内，此外，收集箱下空腔内的喷头通过液泵和喷水管能够向进水口上的过滤网进行喷水，从而能够防止堵塞过滤网;污泥过滤完污水后，挡板闭合分隔板上的进水口，搅拌滚筒内的加热管进行工作，从而能够实现在输送过程中对污泥进行干化，重新利用，对污泥进行干燥杀菌，加热后产生的气体通过废气处理机构进行净化后由排气管排除。
在上述窨井污泥处理车中，所述的废气处理装置包括生物除臭箱和紫外线除臭箱，所述的生物除臭箱的下端开设有进气口一，生物除臭箱的上端开设有出气口一，生物除臭箱还内水平设置有若干生物滤床，且生物滤床均位于进气口一和出气口一之间，且上述的排气管与出气口一相互连接;所述的紫外线除臭箱下端开设有进气口二，紫外线除臭箱的上端开设有出气口二，所述的进气口二与出气口一之间设置有连接管，出气口二上连接有出气管，所述的紫外线除臭箱内设置有若干紫外线灯，且紫外线除臭箱内壁上还涂有活性炭。生物滤床为市场上能够买到的现有产品，收集箱内排出的废气从进气口一进入，与一层层的生物滤床相接触，使废气得到净化、除臭，从出气口一排出;从出气口一排除的废气通过连接管进入到紫外线除臭箱内，紫外线灯和活性炭对废气进行进一步的净化、除臭后由出气口二排到外界，且紫外线灯和活性炭均为现有产品。
在上述窨井污泥处理车中，所述的分隔板下表面水平固定有一推动气缸，所述的挡板固定在推动气缸的活塞杆的端部。推动气缸能够带动挡板进行水平移动，从而实现闭合分隔板上的进水口。
在上述窨井污泥处理车中，所述的第二桶身的内径大于第一桶身的外径，且第一桶身和第二桶身的横截面均呈圆环形，所述的底板固定在第一桶身的内壁上，第一桶身和第二桶身之间设有连接板，所述的连接板的横截面呈圆环形，连接板内壁固定在第一桶身外壁上，连接板外壁固定在第二桶身内壁上;所述的第一桶身上连接有若干污泥管，所述的污泥管上均设置有止回阀，所述的阻挡块的外壁上套设有橡胶套，且橡胶套的横截面呈圆环形，且污泥管从第一桶身穿出端的长度小于橡胶套外圈半径与第一桶身外壁半径之差。污泥桶放入到窨井后，窨井内的污泥能够通过污泥管进入到污泥桶内，且污泥管上的止回阀为市场能够买到的现有产品，从而能够防止污泥桶内的污泥回流到窨井内;同时，第二桶身通过连接板设置在第一桶身上端，第二桶身的内径大于第一桶身外径，从而能够给污泥管提供安装空间，且阻挡块外壁上的橡胶套能够紧贴窨井内壁，从而能够形成压强差，更有利于污泥进入到污泥桶内。
在上述窨井污泥处理车中，所述的第二桶身上端内壁上铰接有桶提手。桶提手采用铰接的方式，从而能够在提取过程中更加灵活方便。
在上述窨井污泥处理车中，所述的收集箱上水平固定有转动电机，转动电机的输出轴上设置有一转动轴，盖板的设置在转动轴上。转动电机能够带动转动轴转动，带动盖板进行翻转，从而通过铰接在拉杆一和拉杆二实现对污泥桶沿着滑槽一和滑槽二滑动。
在上述窨井污泥处理车中，所述的支架一具有竖直部一和固定在竖直部一上的弯曲部一，支架二具有竖直部二和固定在竖直部二上的弯曲部二。竖直部一上的弯曲部一和竖直部二上的弯曲部二能够更好的将污泥桶引到收集箱内。
在上述窨井污泥处理车中，所述的竖直部一、竖直部二均通过若干定位杆固定在收集箱上。定位杆主要对支架一和支架二起到制成的作用。
在上述窨井污泥处理车中，所述的支架一和支架二均位于拉杆一和拉杆二之间。从而能够避免拉杆一和拉杆二运动过程中与支架一和支架二发生干涉。
与现有技术相比，本窨井污泥处理车具有以下优点：
1、本发明通过污泥管能够使污泥进入到污泥桶内，且污泥管上的止回阀能够防止污泥桶内的污泥回流到窨井内;同时，第二桶身外壁上的橡胶套能够紧贴窨井内壁，从而能够形成压强差，更有利于污泥进入到污泥桶内。
2、本发明中的伸缩杆上的拉钩能够勾住窨井中的污泥桶，支撑杆二空腔内的伸缩气缸能够带动伸缩杆沿着滑动槽滑动，从而不会受到车体与窨井之间距离的限制，变幅油缸能够起到调节支撑杆二与支撑杆一之间的角度，变幅油缸的缸体铰接在支撑杆上，从而还能够对支撑杆二起到支撑作用，从而将污泥桶从窨井中提出。
3、本发明中的第二夹紧块上的卡接块能够卡设在阻挡块上的卡槽内，通过拉杆一和拉杆二能够带动第二夹紧块沿着滑槽一和滑槽二滑动，从而实现将卡设在第二夹紧块上的污泥桶推向第一夹紧块夹紧，且随着盖板的翻转从而能够继续带动污泥桶沿着滑槽一和滑槽二滑动，将污泥桶内的污泥倒向收集箱。
4、本发明中的搅拌滚筒能够对污泥进行搅拌，挡板打开分隔板上的进水口，从而能够使过滤后的污水流到收集箱下空腔内;污泥过滤完污水后，挡板闭合分隔板上的进水口，搅拌滚筒内的加热管进行工作，从而能够实现在输送过程中对污泥进行干化，重新利用，加热所产生的气体通过紫外线除臭箱和生物除臭箱进行净化排除。
