申请日2016.07.20
公开(公告)日2016.12.28
IPC分类号C02F1/66; C02F9/04
摘要
本实用新型公开了一种酸性废水回收再利用装置，包括：磁力泵;废水储存罐;以及四通阀，四通阀的第一进口与酸性废水进水管道连通，四通阀的第二进口与储酸罐管道连通，四通阀的第一出口与废水储存罐管道连通，四通阀的第二出口与酸化釜管道连通。本实用新型提供的酸性废水回收再利用装置，通过废水储存罐临时存放，并在工艺需要时，将储存的废水与储酸罐中的酸混合输出，避免了对酸性废水直接处理时对碱的消耗以及产生废水的问题，实现了酸性废水的回收再利用。
权利要求书
1.一种酸性废水回收再利用装置，其特征在于，包括：磁力泵、废水储存罐以及四通阀，所述四通阀的第一接口与酸性废水进水管道连通，所述四通阀的第二接口与储酸罐管道连通，所述四通阀的第三接口与所述废水储存罐管道连通，所述四通阀的第四接口与酸化釜管道连通。
2.根据权利要求1所述的酸性废水回收再利用装置，其特征在于，所述磁力泵与所述废水储存罐之间的管路上设有过滤器，并且，所述磁力泵与所述过滤器之间的管路上设有第一压力传感器。
3.根据权利要求1所述的酸性废水回收再利用装置，其特征在于，所述第四接口与所述酸化釜之间的管路上设有第二压力传感器。
4.根据权利要求1所述的酸性废水回收再利用装置，其特征在于，所述磁力泵为衬氟磁力泵。
5.根据权利要求1所述的酸性废水回收再利用装置，其特征在于，所述废水储存罐为具有搪瓷内衬的储存罐。
6.根据权利要求1-5任意一项所述的酸性废水回收再利用装置，其特征在于，所述磁力泵、所述废水储存罐、所述四通阀、所述储酸罐以及所述酸化釜间的连接管路均设有防酸腐蚀内衬。
说明书
一种酸性废水回收再利用装置
技术领域
本实用新型涉及液体回收再利用技术领域，尤其涉及一种酸性废水回收再利用装置。
背景技术
化工生产过程中常使用硫酸进行酸化，处理这些酸性废水最常用的方法是中和沉淀法。该方法在一定pH值条件下能够去除多种重金属离子。工程上，常采用石灰会石灰石中和沉淀法。
申请号为CN200920261057.1的中国实用新型专利公开了一种用于处理酸性废水的装置，该装置包括用于酸性废水与加入酸性废水中的药剂和石灰发生混凝反应的反应池、用于对混凝反应后的水进行絮凝处理的絮凝池、用于对絮凝处理后的水进行充电处理的沉淀池和用于对经过沉淀处理后的水进行中和处理的中和池，用于将沉淀池中的底浆抽回到反应池的回流泵。
上述酸性废水的处理装置通过增设回流泵，将在沉淀池中的底浆抽回到反应池中，回收在利用底浆中的石灰，从而减少了原料的浪费，但也存在着对碱的消耗以及产生废水的问题。
实用新型内容
针对现有的酸性废水的处理存在的上述问题，现提供一种酸性废水回收再利用装置，旨在实现酸性废水的回收和再利用。
具体技术方案如下：

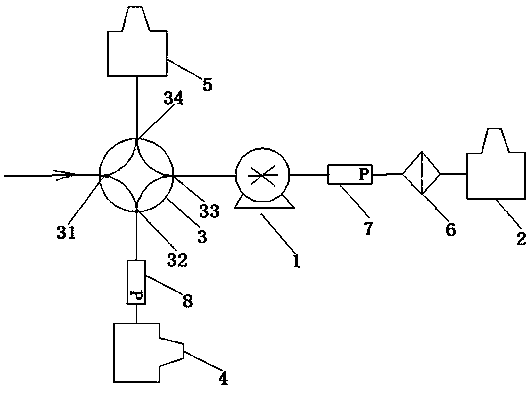

一种酸性废水回收再利用装置，具有这样的特征，包括：磁力泵;废水储存罐，用以临时存放酸性废水;以及四通阀，四通阀的第一接口与酸性废水进水管道连通，四通阀的第二接口与储酸罐管道连通，四通阀的第三接口与废水储存罐管道连通，四通阀的第四接口与酸化釜管道连通。
上述的酸性废水回收再利用装置，还具有这样的特征，磁力泵与废水储存罐之间的管路上设有过滤器，并且，磁力泵与过滤器之间的管路上设有第一压力传感器。
上述的酸性废水回收再利用装置，还具有这样的特征，第四接口与酸化釜之间的管路上设有第二压力传感器。
上述的酸性废水回收再利用装置，还具有这样的特征，磁力泵为衬氟磁力泵。
上述的酸性废水回收再利用装置，还具有这样的特征，废水储存罐为具有搪瓷内衬的储存罐。
上述的酸性废水回收再利用装置，还具有这样的特征，磁力泵、废水储存罐、四通阀、储酸罐、酸化釜间以及相应的连接管路均设有防酸腐蚀内衬。
上述技术方案的有益效果：
本实用新型提供的酸性废水回收再利用装置，通过废水储存罐临时存放，并在工艺需要时，将储存的废水与储酸罐中的酸混合输出，避免了对酸性废水直接处理时对碱的消耗以及产生废水的问题，实现了酸性废水的回收再利用。
