申请日2016.07.20
公开(公告)日2016.12.21
IPC分类号E03F5/04; E03F5/10; E03F5/14; E03F5/26; E03F5/18
摘要
本实用新型公开了一种道路建设用的废水引流装置，包括引流口、过滤网、提手、引流管、电动机、旋转轴、消毒室、消毒装置和排水口，所述引流口的内侧安装有过滤网，且过滤网的顶端镶嵌有提手，所述引流口的底端和引流管相连接，且引流管的内侧固定有吸取器，所述旋转轴的顶侧安置有电动机，所述分离室的一端设置有消毒室，且消毒室的内壁镶嵌有消毒装置，所述消毒室的一端设置有排水口。该道路建设用的废水引流装置设置有过滤网，能够在引流废水时过滤较大的杂质，其吸取装置的设置使引流更为流畅，并且搅拌叶可以使水和泥污得到分散以便泥污泵抽取泥污，其消毒装置保证了排出的废水对土壤不会产生污染，大大提高了引流的环保性。
权利要求书

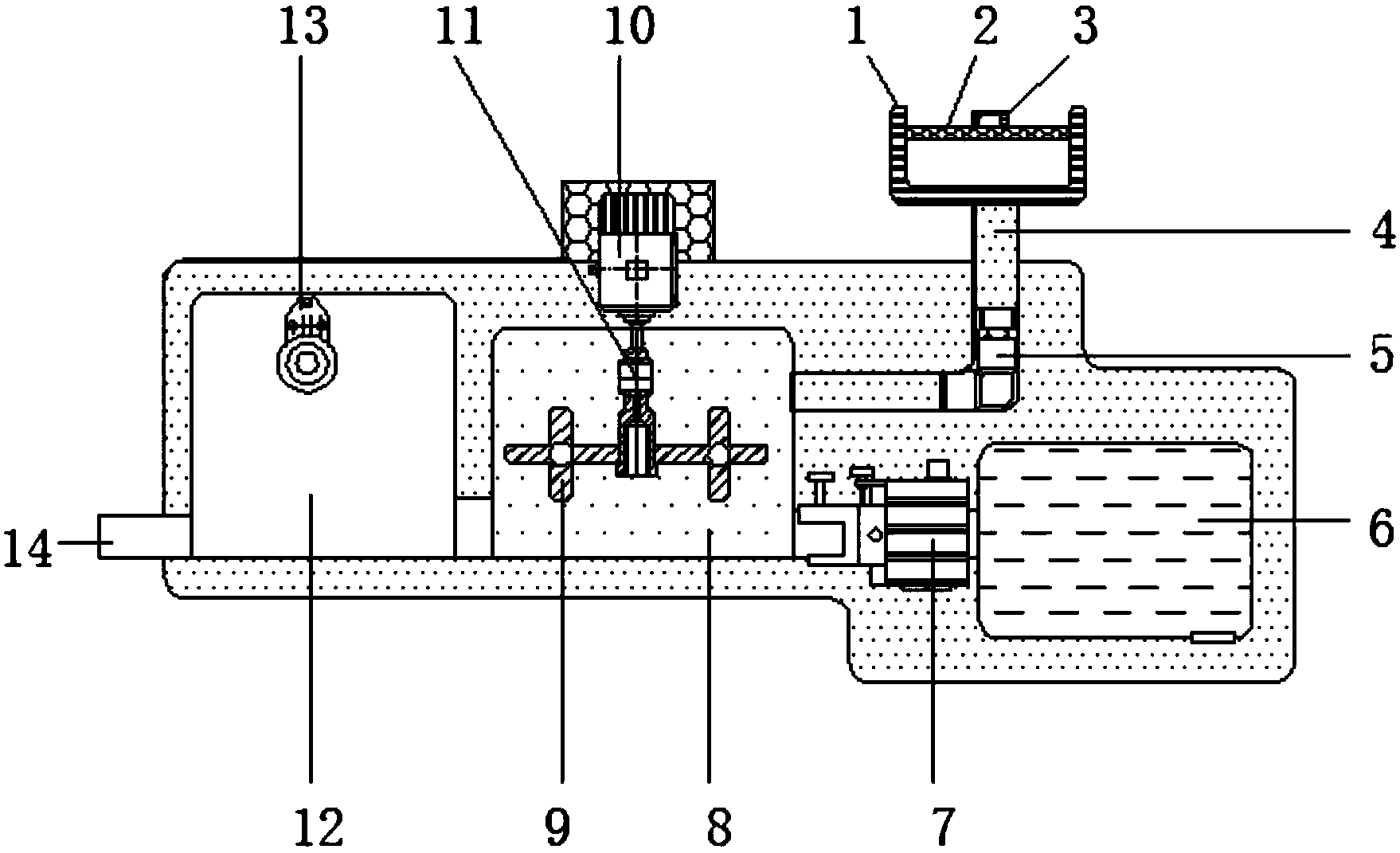

1.一种道路建设用的废水引流装置，包括引流口(1)、过滤网(2)、提手(3)、引流管(4)、吸取器(5)、泥污池(6)、泥污泵(7)、分离室(8)、搅拌叶(9)、电动机(10)、旋转轴(11)、消毒室(12)、消毒装置(13)和排水口(14)，其特征在于：所述引流口(1)的内侧安装有过滤网(2)，且过滤网(2)的顶端镶嵌有提手(3)，所述引流口(1)的底端和引流管(4)相连接，且引流管(4)的内侧固定有吸取器(5)，所述引流管(4)的一端设置有泥污池(6)，且泥污池(6)的入口固定有泥污泵(7)，所述泥污泵(7)的另一端和分离室(8)相连接，且分离室(8)的内部安装有搅拌叶(9)，且搅拌叶(9)的顶端和旋转轴(11)相连接，所述旋转轴(11)的顶侧安置有电动机(10)，所述分离室(8)的一端设置有消毒室(12)，且消毒室(12)的内壁镶嵌有消毒装置(13)，所述消毒室(12)的一端设置有排水口(14)。
2.根据权利要求1所述的一种道路建设用的废水引流装置，其特征在于：所述泥污池(6)的底端设置有泥污出口。
3.根据权利要求1所述的一种道路建设用的废水引流装置，其特征在于：所述搅拌叶(9)为纵向十字形状，且其表层设置有导流孔。
4.根据权利要求1所述的一种道路建设用的废水引流装置，其特征在于：所述电动机(10)外侧镶嵌有防护罩，且防护罩上设置有散热口。
5.根据权利要求1所述的一种道路建设用的废水引流装置，其特征在于：所述排水口(14)内侧安装有出水阀门。
说明书
一种道路建设用的废水引流装置
技术领域
本实用新型涉及道路废水引流技术领域，具体为一种道路建设用的废水引流装置。
背景技术
随着交通事业的不断发展，在我国，道路建设的规模越来越大，其中，在道路建设的过程中会产生大量的建筑废水，目前，所采用的普遍方法是，建设一条引流沟用于将废水排放出去，但是现有的引流沟比较普通，人们直接采用一条管道或在地面开挖一条沟渠对废水直接排放，然而，由于道路建设产生的废水，不仅会含有大量垃圾，而且废水中含有大量污泥，直接排放的话，则会对环境产生大量的污染，而且排放的过程中，容易发生堵塞，从而给排水带来很大的麻烦，为此，我们提出一种排水更简便且无污染的废水引流装置。
实用新型内容
本实用新型的目的在于提供一种道路建设用的废水引流装置，以解决上述背景技术中提出的容易造成环境污染和排水麻烦的问题。
为实现上述目的，本实用新型提供如下技术方案：一种道路建设用的废水引流装置，包括引流口、过滤网、提手、引流管、吸取器、泥污池、泥污泵、分离室、搅拌叶、电动机、旋转轴、消毒室、消毒装置和排水口，所述引流口的内侧安装有过滤网，且过滤网的顶端镶嵌有提手，所述引流口的底端和引流管相连接，且引流管的内侧固定有吸取器，所述引流管的一端设置有泥污池，且泥污池的入口固定有泥污泵，所述泥污泵的另一端和分离室相连接，且分离室的内部安装有搅拌叶，且搅拌叶的顶端和旋转轴相连接，所述旋转轴的顶侧安置有电动机，所述分离室的一端设置有消毒室，且消毒室的内壁镶嵌有消毒装置，所述消毒室的一端设置有排水口。
优选的，所述泥污池的底端设置有泥污出口。
优选的，所述搅拌叶为纵向十字形状，且其表层设置有导流孔。
优选的，所述电动机外侧镶嵌有防护罩，且防护罩上设置有散热口。
优选的，所述排水口内侧安装有出水阀门。
与现有技术相比，本实用新型的有益效果是：该道路建设用的废水引流装置设置有过滤网，能够在引流废水时过滤较大的杂质，并且过滤网上安装有提手，能够方便的取出过滤网进行清理，其吸取装置的设置使引流更为流畅，并且搅拌叶可以使水和泥污得到分散以便泥污泵抽取泥污，其消毒装置保证了排出的废水对土壤不会产生污染，大大提高了引流的环保性。
