申请日2016.07.20
公开(公告)日2016.12.07
IPC分类号C02F11/18; C02F103/30
摘要
本实用新型涉及一种纺织污泥处理出油精馏塔，它包括由下向上依次连通且一体连接的塔基、塔身和塔盖，所述塔身下部安装有与其相连通的蒸汽进管且其上部安装有与其相连通的蒸汽出管;所述塔盖安装有出气管且其内固定有与水平面形成夹角的挡板，所述挡板在水平面上的投影面积小于所述塔盖在水平面上的投影面积;所述塔基开设有入油口。通过在塔盖安装与水平面形成夹角的挡板，该挡板在水平面上的投影面积小于塔盖在水平面上的投影面积，这样高温蒸汽进入精馏塔中后能够加热塔基内储有的油份而形成汽液混合物，而汽液混合物中液份能附着在挡板上而再流至塔基内，从而提高分离程度。
权利要求书

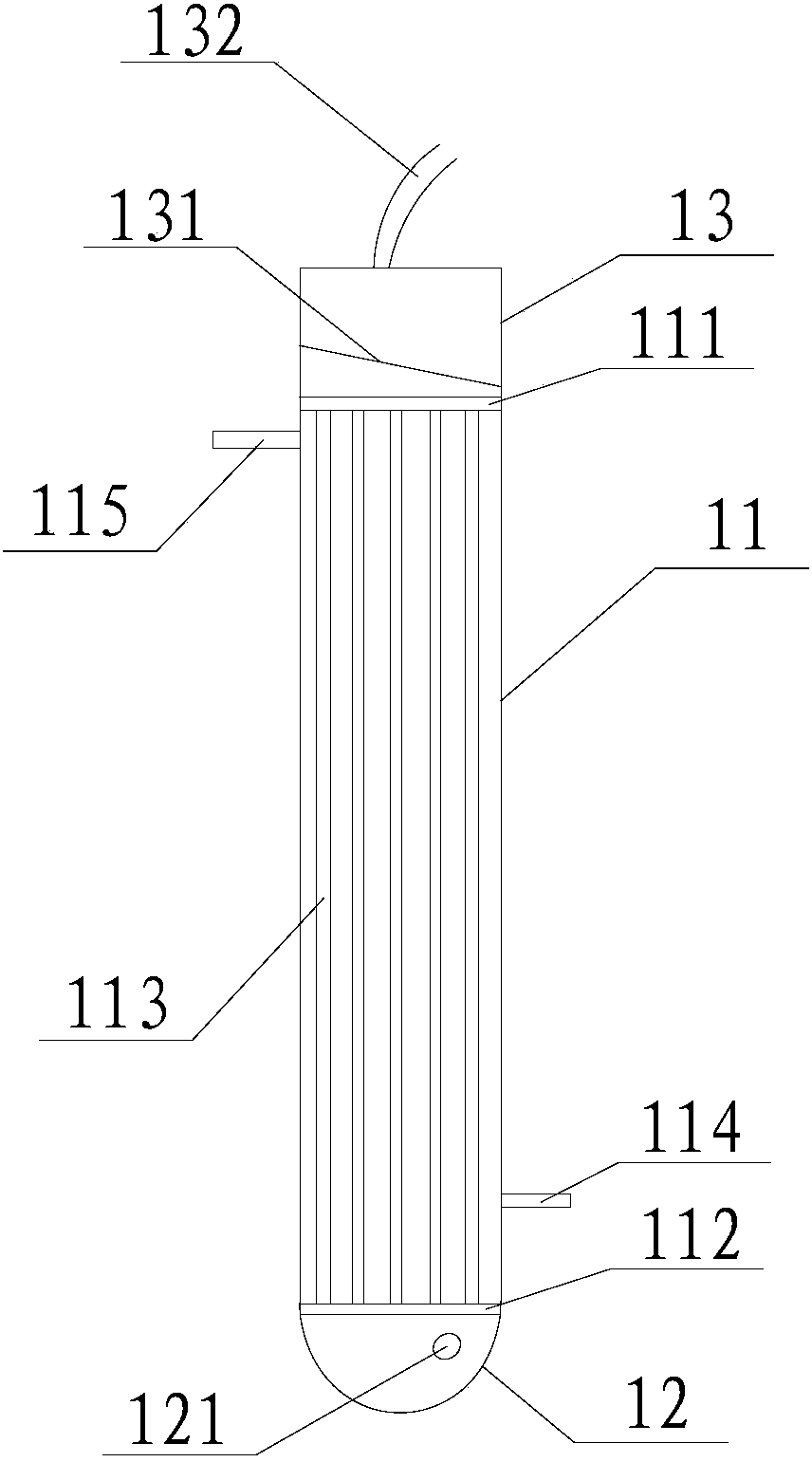

1.一种纺织污泥处理出油精馏塔，其特征在于：它包括由下向上依次连通且一体连接的塔基(12)、塔身(11)和塔盖(13)，所述塔身(11)下部安装有与其相连通的蒸汽进管(114)且其上部安装有与其相连通的蒸汽出管(115);所述塔盖(13)安装有出气管(132)且其内固定有与水平面形成夹角的挡板(131)，所述挡板(131)在水平面上的投影面积小于所述塔盖(13)在水平面上的投影面积;所述塔基(12)开设有入油口(121)。
2.根据权利要求1所述的纺织污泥处理出油精馏塔，其特征在于：所述塔身(11)与所述塔盖(13)的连接处安装有第一支撑板(111)，所述塔身(11)与所述塔基(12)的连接处安装有第二支撑板(112)，所述第一支撑板(111)和所述第二支撑板(112)之间固定有相互平行且分别与所述塔基(12)和所述塔盖(13)相连通的多根换热管(113)。
说明书
一种纺织污泥处理出油精馏塔
技术领域
本实用新型涉及一种精馏塔，具体涉及一种纺织污泥处理出油精馏塔。
背景技术
喷水织机是纺织业中常用的一种专用设备，在作业过程中需要有一定的清洁水进行喷射带动，每台织机日用水量一般在1.5-2吨之间，所产生的废水中主要含有油脂、胶状物、悬浮物、化学浆液、色度、微生物及有机物等，其废水的浓度约为COD500mg/l，pH约为6.5，SS为420mg/L左右，而且可生化性较差，属难处理的工业废水之一，这些废水在经过处理后会产生一定量的污泥。
随着污水处理规模的扩大及标准的提高，污泥产生量不断增加，加之过往积累下来的污泥，中国污泥处理处置成为污水处理领域一个重大问题。从污水处理厂产生的污泥含液率(含水和油的比率)很高，一般>80%，而且含有诸如化学浆液、油脂等有机物，因此需要将污泥中的油脂等有机物提取出来。目前，上述油脂等有机物的提取通常是借助溶剂油等溶剂进行萃取，因此最终需要对得到的溶剂混合物进行处理，从而实现各组分的分离而收集起来以防止产生新的溶剂污染。
发明内容
本实用新型目的是为了克服现有技术的不足而提供一种纺织污泥处理出油精馏塔。
为达到上述目的，本实用新型采用的技术方案是：一种纺织污泥处理出油精馏塔，它包括由下向上依次连通且一体连接的塔基、塔身和塔盖，所述塔身下部安装有与其相连通的蒸汽进管且其上部安装有与其相连通的蒸汽出管;所述塔盖安装有出气管且其内固定有与水平面形成夹角的挡板，所述挡板在水平面上的投影面积小于所述塔盖在水平面上的投影面积;所述塔基开设有入油口。
优化地，所述塔身与所述塔盖的连接处安装有第一支撑板，所述塔身与所述塔基的连接处安装有第二支撑板，所述第一支撑板和所述第二支撑板之间固定有相互平行且分别与所述塔基和所述塔盖相连通的多根换热管。
由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：本实用新型纺织污泥处理出油精馏塔，通过在塔盖安装与水平面形成夹角的挡板，该挡板在水平面上的投影面积小于塔盖在水平面上的投影面积，这样高温蒸汽进入精馏塔中后能够加热塔基内储有的油份而形成汽液混合物，而汽液混合物中液份能附着在挡板上而再流至塔基内，从而提高分离程度。
