申请日2016.05.17
公开(公告)日2016.11.30
IPC分类号F22D1/00; F27D17/00
摘要
本实用新型公开了一种新型工业废水余热回收加热锅炉，包括水箱、水位监测器、集热管、溢水口，锅炉底脚上安装有底座，所述底座上方设置有所述水箱，所述水箱下方一侧安装有排污入口，所述水箱一侧安装有循环水入口，所述水箱上安装有所述水位监测器，所述水箱另一侧安装有循环水出口和排污出口，所述水箱上设置有所述集热管，所述水箱上设置有所述溢水口，所述水箱上方安装有吊装架。有益效果在于：本设计可以利用电炉余热对锅炉内的水进行加热，并且采用多集热管加热，使热量得到更加充分的利用。
权利要求书
1.一种新型工业废水余热回收加热锅炉，其特征在于：包括水箱、水位监测器、集热管、溢水口，锅炉底脚上安装有底座，所述底座上方设置有所述水箱，所述水箱下方一侧安装有排污入口，所述水箱一侧安装有循环水入口，所述水箱上安装有所述水位监测器，所述水箱另一侧安装有循环水出口和排污出口，所述水箱上设置有所述集热管，所述水箱上设置有所述溢水口，所述水箱上方安装有吊装架。
2.根据权利要求1所述的一种新型工业废水余热回收加热锅炉，其特征在于：所述锅炉底脚与所述底座相连接，所述底座与所述水箱相连接。
3.根据权利要求1所述的一种新型工业废水余热回收加热锅炉，其特征在于：所述水箱与所述排污入口相连接，所述水箱与所述循环水入口相连接根据权利要求1所述的一种新型工业废水余热回收加热锅炉，其特征在于：所述水箱与所述水位监测器相连接，所述水箱与所述循环水出口相连接。
4.根据权利要求1所述的一种新型工业废水余热回收加热锅炉，其特征在于：所述水箱与所述排污出口相连接，所述水箱与所述集热管相连接。
5.根据权利要求1所述的一种新型工业废水余热回收加热锅炉，其特征在于：所述水箱与所述溢水口相连接，所述水箱与所述吊装架相连接。
说明书
一种新型工业废水余热回收加热锅炉
技术领域
本实用新型属余热利用设备领域，具体涉及一种新型工业废水余热回收加热锅炉。
背景技术
锅炉是一种用于加热水的装置，其广泛应用于各个工业领域，而炼钢产业中，电炉在融化钢铁的过程中需要产生大量的热量，并且用于给电炉降温的水都为酸性水，无法直接进行重复利用，所以只能通过冷却塔进行冷却，再进入循环，造成了很大的热量浪费。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种新型工业废水余热回收加热锅炉。
本实用新型通过以下技术方案来实现上述目的：

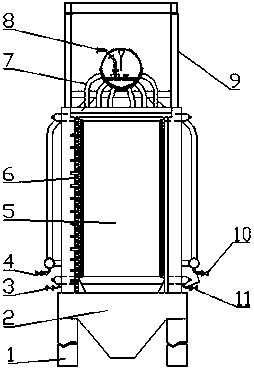

一种新型工业废水余热回收加热锅炉，包括水箱、水位监测器、集热管、溢水口，锅炉底脚上安装有底座，所述底座上方设置有所述水箱，所述水箱下方一侧安装有排污入口，所述水箱一侧安装有循环水入口，所述水箱上安装有所述水位监测器，所述水箱另一侧安装有循环水出口和排污出口，所述水箱上设置有所述集热管，所述水箱上设置有所述溢水口，所述水箱上方安装有吊装架。
上述结构中，所述集热管共设置有6根，可以增加循环水在水箱内部的运动行程，充分利用循环水的热量。
为了进一步提高其工作性能，所述锅炉底脚与所述底座相连接，所述底座与所述水箱相连接。
为了进一步提高其工作性能，所述水箱与所述排污入口相连接，所述水箱与所述循环水入口相连接。
为了进一步提高其工作性能，所述水箱与所述水位监测器相连接，所述水箱与所述循环水出口相连接。
为了进一步提高其工作性能，所述水箱与所述排污出口相连接，所述水箱与所述集热管相连接。
为了进一步提高其工作性能，所述水箱与所述溢水口相连接，所述水箱与所述吊装架相连接。
有益效果在于：本设计可以利用电炉余热对锅炉内的水进行加热，并且采用多集热管加热，使热量得到更加充分的利用。
