申请日2016.05.17
公开(公告)日2016.11.30
IPC分类号C02F9/14
摘要
本实用新型公开了实验室用废水处理系统，本实用新型涉及包括污水管;污水管的一端连接有调节池;调节池内部设有滤网;调节池的另一侧通过管道与还原池相连接;还原池的另一侧安装有催化电解塔;催化电解塔的一侧通过另一管道与中间池相连接;中间池的另一侧设置有水解酸化池;水解酸化池的另一侧安装有好氧池;好氧池的正面设有二沉池;二沉池的一侧连接有反冲过滤器;反冲过滤器的另一端连接有接触消毒池;接触消毒池的另一侧设置有清水池;清水池正面的中央位置安装有清水排放管;本实用新型能够充分的处理实验室的废水，完成达标排放的目的，节能环保。
权利要求书

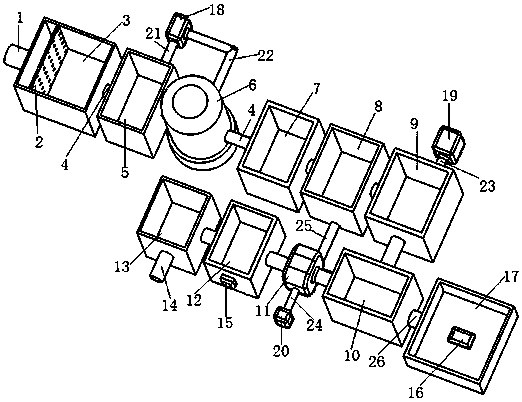

1.实验室用废水处理系统，其特征在于：包括污水管(1);所述的污水管(1)的一端连接有调节池(3);所述的调节池(3)内部设有滤网(2);所述的调节池(3)的另一侧通过管道(4)与还原池(5)相连接;所述的还原池(5)的另一侧安装有催化电解塔(6);所述的催化电解塔(6)的一侧通过另一管道(4)与中间池(7)相连接;所述的中间池(7)的另一侧设置有水解酸化池(8);所述的水解酸化池(8)的另一侧安装有好氧池(9);所述的好氧池(9)的正面设有二沉池(10);所述的二沉池(10)的一侧连接有反冲过滤器(11);所述的反冲过滤器(11)的另一端连接有接触消毒池(12);所述的接触消毒池(12)的另一侧设置有清水池(13);所述的清水池(13)正面的中央位置安装有清水排放管(14)。
2.根据权利要求(1)所述的实验室用废水处理系统，其特征在于：所述的二沉池(10)的另一侧连接有污泥排放管(26);所述的污泥排放管(26)的另一端连接有污泥干化池(17);所述的污泥干化池(17)内部设置有臭氧发生器b(16);所述的接触消毒池(12)的正面安装有臭氧发生器a(15)。
3.根据权利要求1所述的实验室用废水处理系统，其特征在于：所述的水解酸化池(8)正面连接有污泥回流管(25);所述的污泥回流管(25)的另一端与二沉池(10)相连接。
4.根据权利要求1所述的实验室用废水处理系统，其特征在于：所述的还原池(5)背面设置有鼓风机a(18);所述的鼓风机a(18)正面连接有风管a(21);所述的风管a(21)的另一端与还原池(5)相连接;所述的鼓风机a(18)的一侧连接有风管b(22);所述的风管b(22)的另一端与催化电解塔(6)相连接。
5.根据权利要求1所述的实验室用废水处理系统，其特征在于：所述的好氧池(9)的背面连接有风管c(23);所述的风管c(23)的另一端与鼓风机b(19)相连接;所述的反冲过滤器(11)的正面设置有鼓风机c(20);所述的鼓风机c(20)的背面连接有风管d(24);所述的风管d(24)的另一端与反冲过滤器(11)相连接。
说明书
实验室用废水处理系统
技术领域
本实用新型涉及实验室设备技术领域，具体为实验室用废水处理系统。
背景技术
实验室废水的产生，主要来自高校化学实验和科研实验等，实验废水量的不确定性、多变性和复杂性是其自身的特点，其分为无极废水和有机废水，其中无机废水包括重金属及、金属络合物和无机物等，有机废水包括有机溶剂、有机酸、苯类、酚类、有机磷化物、石油类和油脂类等;上述物质如直接排放对环境造成严重的影响，但是在分解处理过程中现有的一些系统不能彻底的处理废水，或者处理不完全，由此造成环境污染时有发生，所以需要一种新的废水处理系统。
实用新型内容
本实用新型的目的在于提供实验室用废水处理系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：实验室用废水处理系统，包括污水管;所述的污水管的一端连接有调节池;所述的调节池内部设有滤网;所述的调节池的另一侧通过管道与还原池相连接;所述的还原池的另一侧安装有催化电解塔;所述的催化电解塔的一侧通过另一管道与中间池相连接;所述的中间池的另一侧设置有水解酸化池;所述的水解酸化池的另一侧安装有好氧池;所述的好氧池的正面设有二沉池;所述的二沉池的一侧连接有反冲过滤器;所述的反冲过滤器的另一端连接有接触消毒池;所述的接触消毒池的另一侧设置有清水池;所述的清水池正面的中央位置安装有清水排放管。
优选的，所述的二沉池的另一侧连接有污泥排放管;所述的污泥排放管的另一端连接有污泥干化池;所述的污泥干化池内部设置有臭氧发生器b;所述的接触消毒池的正面安装有臭氧发生器a。
优选的，所述的水解酸化池正面连接有污泥回流管;所述的污泥回流管的另一端与二沉池相连接。
优选的，所述的还原池背面设置有鼓风机a;所述的鼓风机a正面连接有风管a;所述的风管a的另一端与还原池相连接;所述的鼓风机a的一侧连接有风管b;所述的风管b的另一端与催化电解塔相连接。
优选的，所述的好氧池的背面连接有风管c;所述的风管c的另一端与鼓风机b相连接;所述的反冲过滤器的正面设置有鼓风机c;所述的鼓风机c的背面连接有风管d;所述的风管d的另一端与反冲过滤器相连接。
与现有技术相比，本实用新型的有益效果是：本实用新型采用反冲过滤器，使用反冲洗过滤器作为生物吸附功能的主要功能载体，反冲洗过滤器是一种利用滤网直接拦截水中的杂质，去除水体悬浮物、颗粒物，降低浊度，净化水质，减少菌藻微生物，达到生物吸附的目的;采用水池式污水处理方式，污水通过滤网进入调节池，调节池调节后排入还原池，还原池还原处理后，排入催化电解塔进行催化电解处理，催化电解塔之后连接中间池，中间池之后为水解酸化池，污水水解酸化处理后排入好氧池，好氧池之后为二沉池，二沉池二次沉淀，二沉池的一部分污泥回流，另一部分污泥进入污泥干化池，此时沉淀后的污水经过反冲过滤器过滤，排入接触消毒池进行臭氧消毒，消毒后的污水被处理成清水，整个过程周全严密，污水处理充分。
