申请日2016.05.17
公开(公告)日2016.11.30
IPC分类号C02F9/14
摘要
本实用新型公开了一种高浊度雨污水集约式生态处理系统，包括潮汐流人工流湿地Ⅰ、潮汐流人工湿地Ⅱ和改进强化生态纤维塘，所述潮汐流人工湿地Ⅰ进水管设置带时间继电器开关的恒流泵Ⅰ，所述潮汐流人工湿地Ⅰ和潮汐流人工湿地Ⅱ之间的进水管上设置带时间继电器开关的恒流泵Ⅱ，所述潮汐流人工湿地Ⅱ和改进强化生态纤维塘之设置有带时间继电器开关的恒流泵Ⅲ和进水管，所述改进强化生态纤维塘的底部倾斜，倾斜方向与进水方向相同，且底部的顶端和尾端分别设有定滑轮并设置有刮泥带。该高浊度雨污水集约式生态处理装置，具有处理负荷高、去污及提高水体透明度效果好、占地少、处理成本及后期管理费用低、操作简单，适合高浊度雨污混合水的处理。
权利要求书

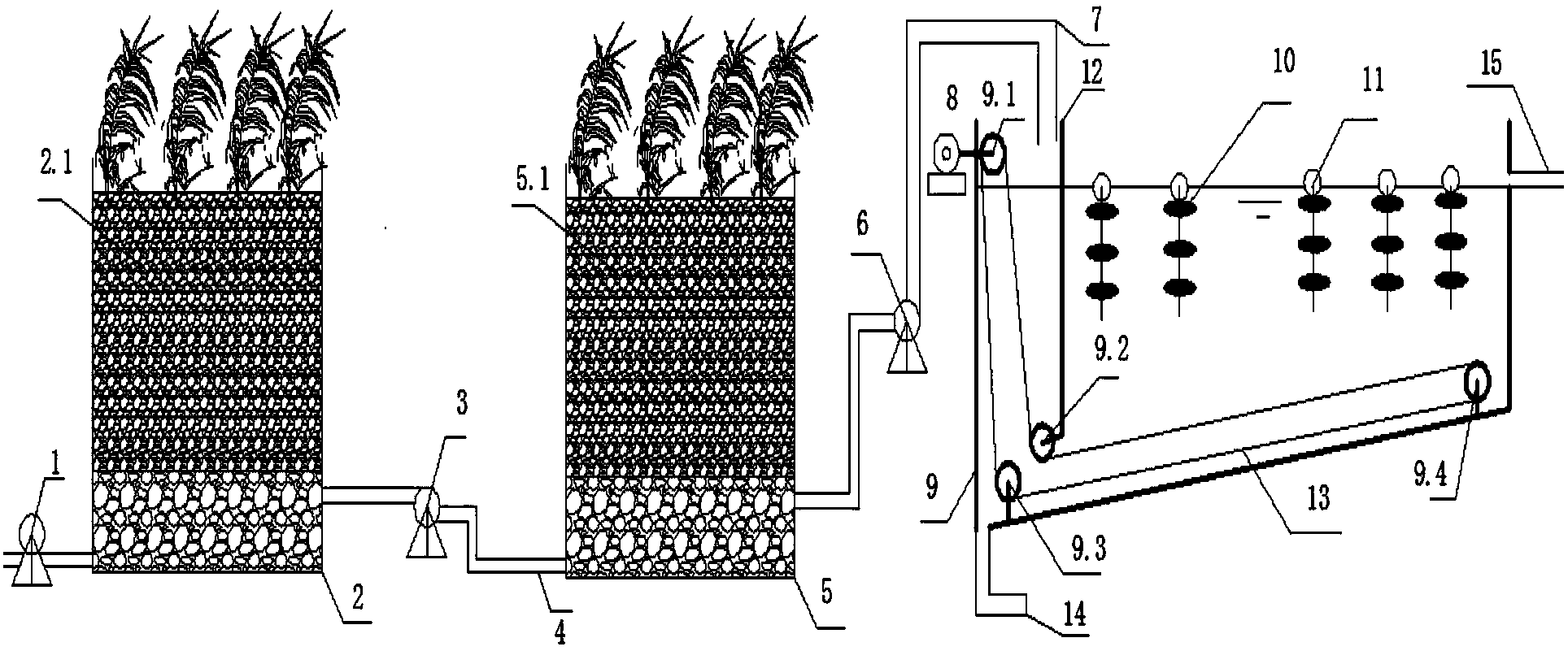

1.一种高浊度雨污水集约式生态处理系统，包括潮汐流人工流湿地Ⅰ(2)、潮汐流人工湿地Ⅱ(5)和改进强化生态纤维塘(9)，其特征在于：所述潮汐流人工湿地Ⅰ(2)、潮汐流人工湿地Ⅱ(5)和改进强化生态纤维塘(9)通过进水管(4)依次连接，所述潮汐流人工湿地Ⅰ(2)的进水管设置有带时间继电器开关的进水管恒流泵Ⅰ(1)，所述潮汐流人工湿地Ⅰ(2)和潮汐流人工湿地Ⅱ(5)之间的进水管(4)上设置有带时间继电器开关的恒流泵Ⅱ(3)，所述潮汐流人工湿地Ⅱ(5)和改进强化生态纤维塘(9)之设置有带时间继电器开关的恒流泵Ⅲ(6)，所述改进强化生态纤维塘(9)的上方安装有进水管(7)，所述进水管(7)的右侧安装挡板(12)，所述挡板(12)底端设置定滑轮(9.2)，所述改进强化生态纤维塘(9)的左侧安装带时间继电器开关的驱动器I(8)，所述驱动器I(8)的右侧安装有定滑轮(9.1)，所述改进强化生态纤维塘(9)的底部倾斜，且倾斜方向与进水方向相同，底部的底端和顶端分别设置定滑轮(9.3)、定滑轮(9.4)，并设置有刮泥带(13)，所述刮泥带(13)的左端下方设置有集泥管(14)，所述改进强化生态纤维塘(9)的上方设置有弹性填料层(10)，所述弹性填料层(10)的上部设置有塑料浮子(11)，尾端上方设置出水管(15)。
2.根据权利要求1所述的一种高浊度雨污水集约式生态处理系统，其特征在于：所述进水管(7)左侧设有定滑轮(9.1)右侧安装有挡板(12)，其中挡板(12)底端设置有定滑轮(9.2)。
3.根据权利要求1所述的一种高浊度雨污水集约式生态处理系统，其特征在于：所述改进强化生态纤维塘(9)底部倾斜设置，底部的底端和顶端分别设有定滑轮(9.3)、定滑轮(9.4)且倾斜方向与进水方向相同，并设置刮泥带(13)，尾端上方设置出水管(15)。
4.根据权利要求1所述的一种高浊度雨污水集约式生态处理系统，其特征在于：所述弹性填料层(10)由生态纤维组成，生态纤维通过中心件和中心绳固定连接。
说明书
一种高浊度雨污水集约式生态处理系统
技术领域
本实用新型属于环境工程污水处理系统领域，具体涉及一种高浊度雨污水集约式生态处理系统。
背景技术
由于我国农村及城镇人口聚居相对较分散导致其生活污水具有有机物浓度高、日变化系数大、间歇排放的特点，同时，农村及城镇排水系统不健全，管理存在缺陷，雨水冲刷地表形成高浊度地表径流同生活污水未经处理，直接排放到河流和湖泊，会造成严重的水体污染。然而农村及城镇经济水平较低，不能完全采用城市污水集中处理的模式。因此，因地制宜选择合适，经济的污水处理系统，显得十分重要。人工湿地和生态塘，具有低成本、低运行费用、管理方便等特点，其应用前景广泛。但总体上对SS及脱氮效果不尽理想。
实用新型内容
本实用新型的目的在于提供一种高浊度雨污水集约式生态处理系统，以解决上述背景中提出的问题。
为实现上述目的，本实用新型提供如下系统方案：一种高浊度雨污水集约式生态处理系统，包括潮汐流人工流湿地Ⅰ、潮汐流人工湿地Ⅱ和改进强化生态纤维塘，所述潮汐流人工湿地Ⅰ、潮汐流人工湿地Ⅱ和改进强化生态纤维塘通过进水管依次连接，所述潮汐流人工湿地Ⅰ的进水管设置带有时间继电器开关的进水管恒流泵Ⅰ，所述潮汐流人工湿地Ⅰ和潮汐流人工湿地Ⅱ之间的进水管上设置有带时间继电器开关的恒流泵Ⅱ，所述潮汐流人工湿地Ⅱ和改进强化生态纤维塘之设置有带时间继电器开关的恒流泵Ⅲ，所述改进强化生态纤维塘的上方安装有进水管，所述进水管的右侧安装挡板，所述挡板底端安装定滑轮，所述改进强化生态纤维塘的左侧安装带时间继电器开关 的驱动器Ⅰ，所述驱动器Ⅰ的右侧安装有定滑轮.，所述改进强化生态纤维塘底部倾斜设置，且倾斜方向与进水方向相同，底部的底端和顶端分别设有定滑轮，并设置刮泥带，尾端上方设置出水管。所述刮泥带左端下方设置有集泥管，所述改进强化生态纤维塘的上方设置有弹性填料层，所述弹性填料层的上部设置有塑料浮子。
优选的，所述改进强化生态纤维塘进水管右侧安装有挡板，挡板底部设有定滑轮。
优选的，所述改进强化生态纤维塘底部倾斜设置，且倾斜方向与进水方向相同，底部的底端和顶端分别设有定滑轮，并设置刮泥带。
优选的，所述弹性填料层由生态纤维组成，生态纤维通过中心件和中心绳固定连接。
与现有系统相比，本实用新型的有益效果是：该高浊度雨污水集约式生态处理系统，潮汐的操作方式可以使潜流湿地充氧条件良好，从而使有机物的去除率和硝化的效率更高;潮汐流湿地底部预留一定的污水，可以大大提高污染负荷和缓解水力冲刷作用，提高污染物的净化效果;生态纤维塘中布置生态纤维组成的弹性填料用于粘附生物膜，中心件用于固定弹性丝，中心绳用于串接填料丝;填料顶端设置塑料浮子可以保持填料在水中悬浮，依靠其在水中产生的浮力将填料拉紧;底部斜坡利于减轻水流冲击，利于悬浮物絮凝沉淀和底泥收集，结合景观植物能够产生极好的生态视觉效果;改进强化生态塘设置刮泥带，刮泥带由带时间继电器开关的驱动器通过定滑轮定时驱动;改进强化生态塘进水管右侧设置挡板，防止刮泥带刮泥及进水时对水体造成的扰动;该高浊度雨污水集约式生态处理系统，具有处理负荷高、去污及提高水体透明度效果好、占地少、处理成本及后期管理费用低、操作简单，适合高浊度雨污混合水的处理。
