申请日2016.05.07
公开(公告)日2016.11.30
IPC分类号C02F11/12
摘要
本实用新型公开了一种污泥干燥滚筒设备，包括主体，所述主体上设有前固定圈、中固定圈和后固定圈;所述前固定圈的下部与前固定架连接，所述后固定圈的下部与后固定架连接，所述中固定圈的下部与传动机构连接，主体之中设有滚筒体，主体的上部安装加热器。本实用新型现有的滚筒烘干设备进行了改进，采用了水平设计滚筒的方式，使污泥的烘干时间更长更充分，在高温烘干和离心甩干结合方式的作用下可使其含水量将至20%以下，使其浓缩。本实用新型结构紧凑、流程合理，在满足工业污泥处理要求的条件下还达到节约成本的效果。
权利要求书

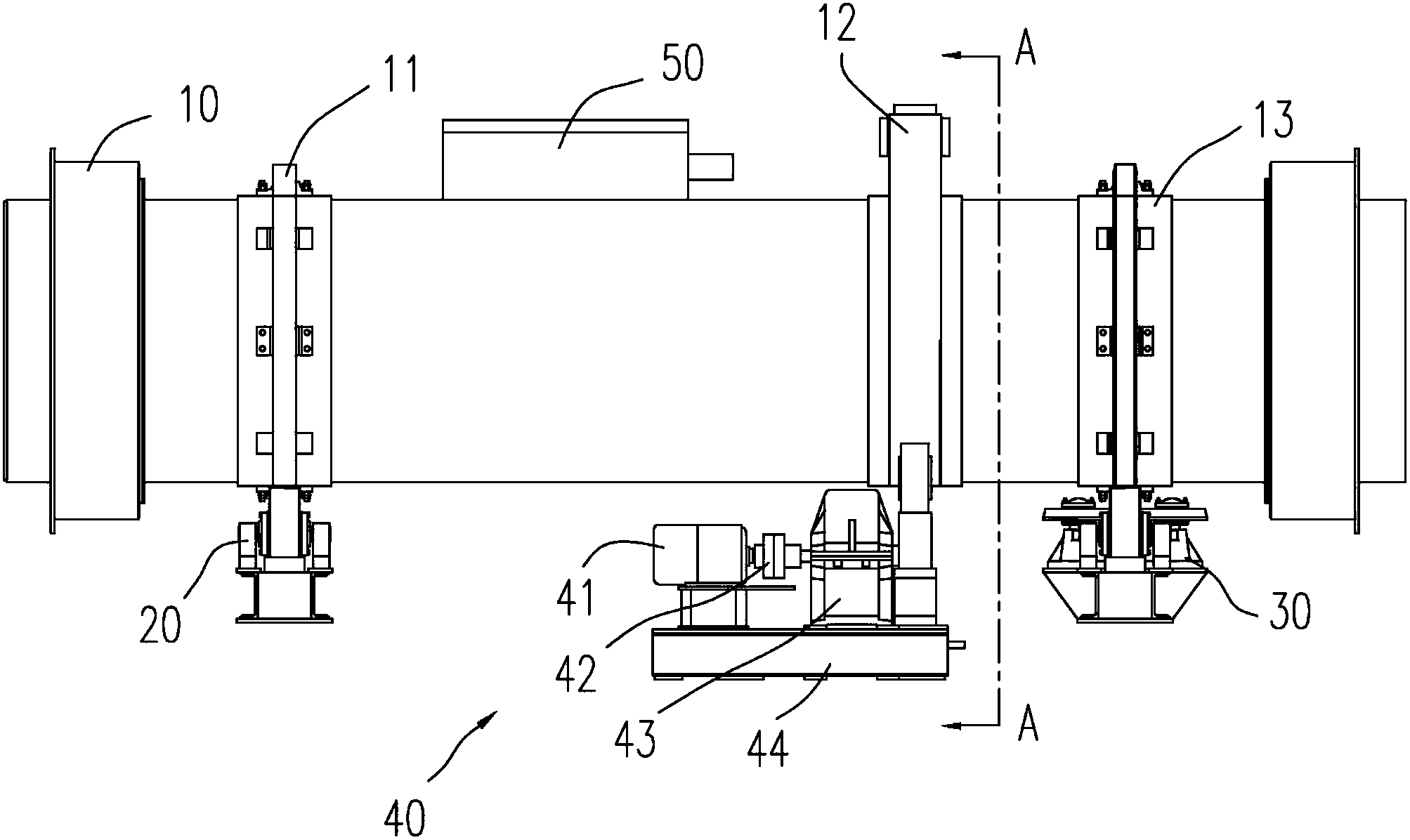

1.一种污泥干燥滚筒设备，包括主体(10)，所述主体(10)上设有前固定圈(11)、中固定圈(12)和后固定圈(13);其特征在于：所述前固定圈(11)的下部与前固定架(20)连接，所述后固定圈(13)的下部与后固定架(30)连接，所述中固定圈(12)的下部与传动机构(40)连接，主体(10)之中设有滚筒体(14)，主体(10)的上部安装加热器(50)。
2.如权利要求1所述的一种污泥干燥滚筒设备，其特征在于：所述传动机构(40)包括电机(41)和减速器(43)，所述减速器(43)和电机(41)通过联轴器(42)连接，所述减速器(43)设有小齿轮(430)，电机(41)和减速器(43)都安装在传动机构座(44)上。
3.如权利要求1所述的一种污泥干燥滚筒设备，其特征在于：所述滚筒体(14)的外表面设有大轮齿(140)，所述大轮齿(140)与小齿轮(430)啮合转动。
4.如权利要求1所述的一种污泥干燥滚筒设备，其特征在于：所述滚筒体(14)内部设有数个加强肋板(15)，所述数个加强肋板(15)周向均布在滚筒体(14)内。
5.如权利要求1所述的一种污泥干燥滚筒设备，其特征在于：所述滚筒体(14)的内部设有数个破碎拨片(16)，所述数个破碎拨片(16)周向均布在滚筒体(14)的内表面。
6.如权利要求1所述的一种污泥干燥滚筒设备，其特征在于：所述主体(10)的顶部设有加热通道(51)，所述加热通道(51)与加热器(50)的输出口连接。
说明书
一种污泥干燥滚筒设备
技术领域：
本实用新型涉及污泥处理技术领域，具体而言，涉及一种污泥干燥滚筒设备。
背景技术：
污泥是污水处理后的产物，是一种由有机残片、细菌菌体、无机颗粒、胶体等组成的极其复杂的非均质体。在对污泥的处理过程中，干燥是非常重要的一个环节，实用新型CN201320732778.2一种污泥干燥设备中，介绍了包括轴线倾斜放置的滚筒以及驱动组件，滚筒内部具备有容纳污泥的容纳腔;容纳腔沿滚筒轴向方向顺延贯穿设置，且其进料端处于滚筒的高端部处，出料端位于滚筒的低端部;污泥干燥设备还包括用于供给容纳腔热量的供热管，供热管位于容纳腔内，供热管为两根以上且其沿容纳腔轴向方向顺延布置，供热管上贯穿其管壁开设有连通其管腔与容纳腔的通气孔。倾斜设置的滚筒是为了利用自身重力使污泥向下游移动，但是如果干燥不充分，而就向下游移动的设计方式其实并不能达到很好的预期效果。
实用新型内容：
本实用新型的目的在于针对现有技术存在的不足之处而提供一种污泥干燥滚筒设备，其采用了平行设计，使污泥能够得到充分的干燥。
为实现上述目的，本实用新型的具体解决方案如下：
一种污泥干燥滚筒设备，包括主体，所述主体上设有前固定圈、中固定圈和后固定圈;所述前固定圈的下部与前固定架连接，所述后固定圈的下部与后固定架连接，所述中固定圈的下部与传动机构连接，主体之中设有滚筒体，主体的上部安装加热器。
作为对本实用新型中传动机构的说明，所述传动机构包括电机和减速器，所述减速器和电机通过联轴器连接，所述减速器设有小齿轮，电机和减速器都安装在传动机构座上。
作为对本实用新型中滚筒体的说明，所述滚筒体的外表面设有大轮齿，所述大轮齿与小齿轮啮合转动。滚筒体内部设有数个加强肋板，所述数个加强肋板周向均布在滚筒体内。滚筒体的内部还设有数个破碎拨片，所述数个破碎拨片周向均布在滚筒体的内表面。
作为对本实用新型中加热器与主体连接方式的说明，所述主体的顶部设有加热通道，所述加热通道与加热器的输出口连接。
按上述技术方案，污泥从前端的入口处进入干燥设备，电机启动，电机通过联轴器带动减速器运转，减速器的小齿轮与滚筒体外表面的大轮齿啮合转动，滚筒体被带动旋转，湿污泥随着滚筒体的旋转同时转动，加热器通过加热通道向滚筒体内部供热，使湿污泥在旋转的同时受到高温烘干的作用，湿污泥能很快被干燥，滚筒体内表面上的破碎拨片可对大块的污泥进行破碎细化处理，使污泥的干燥更加充分。
本实用新型的有益效果在于：
本实用新型现有的滚筒烘干设备进行了改进，采用了水平设计滚筒的方式，使污泥的烘干时间更长更充分，在高温烘干和离心甩干结合方式的作用下可使其含水量将至20%以下，使其浓缩。本实用新型结构紧凑、流程合理，在满足工业污泥处理要求的条件下还达到节约成本的效果。
