申请日2016.05.17
公开(公告)日2016.10.19
IPC分类号E03F1/00
摘要
本实用新型属于废水事故预防与应急处理技术领域，公开了电镀园区工业废水突发性事故防范和处理风险应急系统。所述电镀园区工业废水突发性事故防范和处理风险应急系统，包括工业废水管网、雨水管网、生活污水管网、排放管网、废水集水池、废水调节池、风险应急池及废水应急处理系统;还包括若干水质监测仪、若干液位监测仪、应急报警装置、控制器及中央处理器;水质监测仪、液位监测仪、应急报警装置和控制器分别与中央处理器信号连接。所述电镀园区工业废水突发性事故防范和处理风险应急系统可实时监控水质情况，监测到出现异常时，通过中央处理器可进行应急报警，并根据设定程序，采取相应的应急方案，使废水得到有效收集及处理。
权利要求书
1.电镀园区工业废水突发性事故防范和处理风险应急系统，其特征在于：包括工业废水管网、雨水管网、生活污水管网、排放管网、废水集水池、废水调节池、风险应急池及废水应急处理系统;工业废水管网分别与废水集水池和废水调节池连接，废水集水池和废水调节池连接分别与废水应急处理系统连接;雨水管网、生活污水管网及排放管网分别与风险应急池连接;风险应急池与废水应急处理系统连接;
工业废水管网与废水集水池之间设有第一电动阀门，工业废水管网与废水调节池之间设有第二电动阀门，废水集水池与废水应急处理系统之间设有第三电动阀门，废水调节池与废水应急处理系统之间设有第四电动阀门，雨水管网与风险应急池之间设有第五电动阀门，生活污水管网与风险应急池之间设有第六电动阀门，排放管网与风险应急池之间设有第七电动阀门，风险应急池与废水应急处理系统之间设有第八电动阀门;
所述电镀园区工业废水突发性事故防范和处理风险应急系统还包括若干水质监测仪、若干液位监测仪、应急报警装置、控制器及中央处理器;水质监测仪、液位监测仪、应急报警装置和控制器分别与中央处理器信号连接;
所述水质监测仪分别设置于工业废水管网、雨水管网、生活污水管网和排放管网的末端出水口处，所述液位监测仪分别设置于废水收集池、废水调节池和风险应急池内;第一电动阀门、第二电动阀门、第三电动阀门、第四电动阀门、第五电动阀门、第六电动阀门、第期电动阀门及第八电动阀门分别与所述控制器连接。
2.根据权利要求1所述的电镀园区工业废水突发性事故防范和处理风险应急系统，其特征在于：所述废水收集池设置将废水送至废水处理系统的第一污水泵。
3.根据权利要求2所述的电镀园区工业废水突发性事故防范和处理风险应急系统，其特征在于：所述废水调节池设置将废水送至废水处理系统的第二污水泵。
4.根据权利要求3所述的电镀园区工业废水突发性事故防范和处理风险应急系统，其特征在于：所述风险应急池设置将废水送至废水处理系统的第三污水泵。
5.根据权利要求4所述的电镀园区工业废水突发性事故防范和处理风险应急系统，其特征在于：所述第一污水泵、第二污水泵及第三污水泵分别与所述控制器信号连接。
说明书
电镀园区工业废水突发性事故防范和处理风险应急系统
技术领域
本实用新型属于废水事故预防与应急处理技术领域，具体涉及电镀园区工业废水突发性事故防范和处理风险应急系统。
背景技术
风险应急系统主要以解决电镀园区内企业生产、经营、储存、运输、使用和处置过程中发生爆炸、燃烧、大面积泄漏等事件而造成的突发环境污染事故，以及园区公共废水处理系统发生意外超标的环境污染事故。为确保将突发环境风险事故影响范围控制在园区范围内，最大程度地降低由事故引发次生水环境污染事件的发生概率，保障生态环境安全，电镀园区需要设有专门的工业废水突发性事故防范和处理风险应急系统。
实用新型内容
为了克服现有技术的缺点与不足，本实用新型的目的在于提供一种电镀园区工业废水突发性事故防范和处理风险应急系统，所述电镀园区工业废水突发性事故防范和处理风险应急系统可对电镀园区内的工业废水进行监控，预防事故发生，并且在电镀园区内发生重大事故时，收集接纳车间火灾事故消防废水、园区发生泄漏事故的地面废水、危化品仓库泄漏的废水和废水厂超标排放的废水，使事故废水得到收集。
本实用新型的目的通过下述技术方案实现：

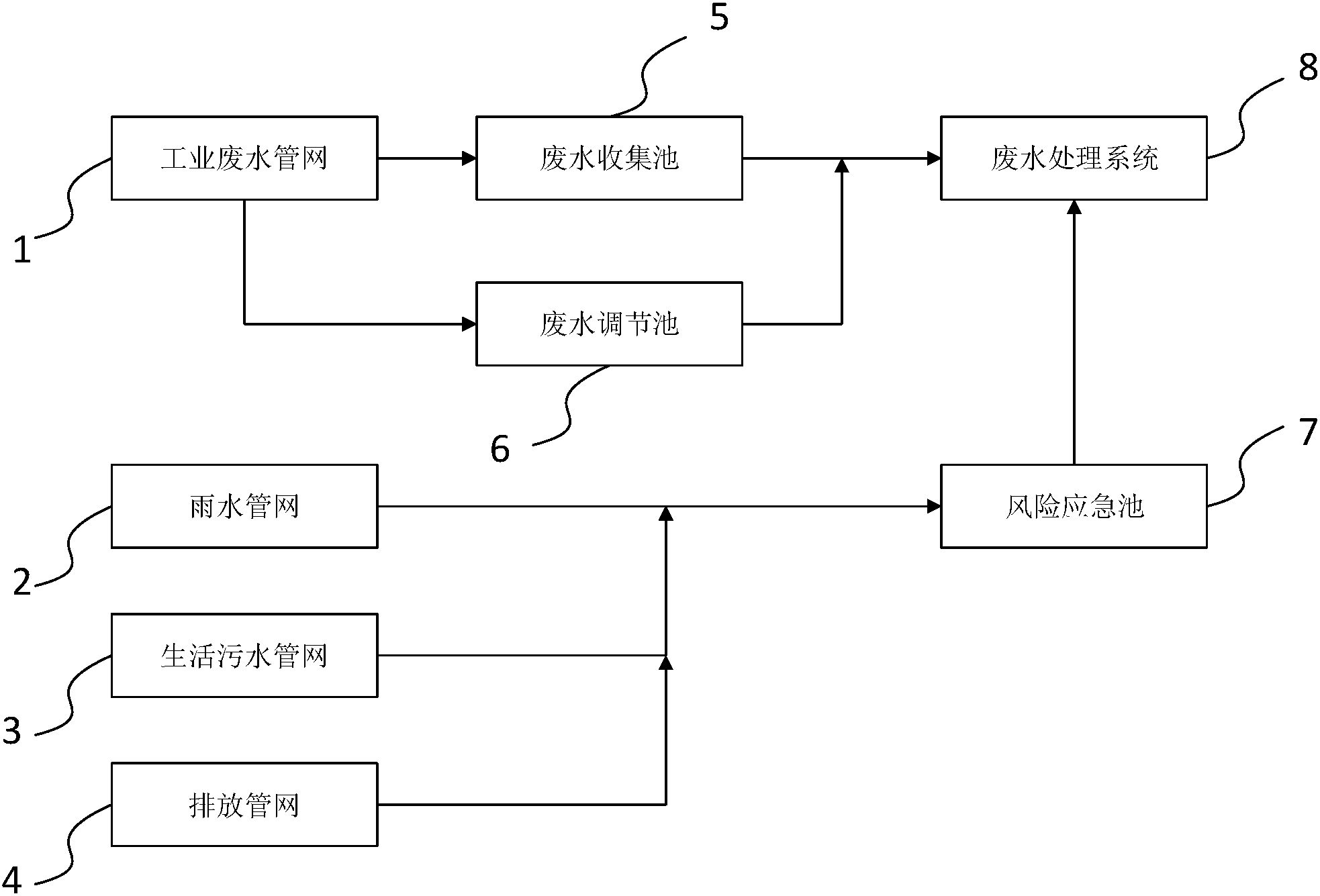

电镀园区工业废水突发性事故防范和处理风险应急系统，包括工业废水管网、雨水管网、生活污水管网、排放管网、废水集水池、废水调节池、风险应急池及废水应急处理系统;工业废水管网分别与废水集水池和废水调节池连接，废水集水池和废水调节池连接分别与废水应急处理系统连接;雨水管网、生活污水管网及排放管网分别与风险应急池连接;风险应急池与废水应急处理系统连接;
工业废水管网与废水集水池之间设有第一电动阀门，工业废水管网与废水调节池之间设有第二电动阀门，废水集水池与废水应急处理系统之间设有第三电动阀门，废水调节池与废水应急处理系统之间设有第四电动阀门，雨水管网与风险应急池之间设有第五电动阀门，生活污水管网与风险应急池之间设有第六电动阀门，排放管网与风险应急池之间设有第七电动阀门，风险应急池与废水应急处理系统之间设有第八电动阀门;
所述电镀园区工业废水突发性事故防范和处理风险应急系统还包括若干水质监测仪、若干液位监测仪、应急报警装置、控制器及中央处理器;水质监测仪、液位监测仪、应急报警装置和控制器分别与中央处理器信号连接;
所述水质监测仪分别设置于工业废水管网、雨水管网、生活污水管网和排放管网的末端出水口处，所述液位监测仪分别设置于废水收集池、废水调节池和风险应急池内;第一电动阀门、第二电动阀门、第三电动阀门、第四电动阀门、第五电动阀门、第六电动阀门、第期电动阀门及第八电动阀门分别与所述控制器信号连接。
进一步的，所述废水收集池设置将废水送至废水处理系统的第一污水泵;
进一步的，所述废水调节池设置将废水送至废水处理系统的第二污水泵;
进一步的，所述风险应急池设置将废水送至废水处理系统的第三污水泵;
进一步的，所述第一污水泵、第二污水泵及第三污水泵分别与所述控制器连接。
本实用新型相对于现有技术具有如下的优点及效果：
电镀园区工业废水突发性事故防范和处理风险应急系统可实时监控各管网的水质情况，电镀园区内发生重大废水事故时，水质监测仪可监测到水质出现异常，通过中央处理器可进行应急报警，并根据设定程序，采取相应的应急方案，控制各电动阀门的动作，收集接纳车间火灾事故消防废水、园区发生泄漏事故的地面废水、危化品仓库泄漏的废水和废水厂超标排放的废水等不同管网的污废水，使事故废水得到收集并得到妥善处理。
