申请日2016.05.17
公开(公告)日2016.12.07
IPC分类号C02F9/14; B01D46/12
摘要
本实用新型公开了一种微电荷微动力污水处理设备，包括曝气室和静置室，所述曝气室的顶部连通有进水管，所述进水管上设有第一电子阀门，所述曝气室的内壁一侧设有送气管，且送气管的一端贯穿曝气室并延伸至曝气室的外部，所述曝气室的一侧设有气泵，所述气泵的输出端与送气管连通，所述气泵的输入端连通有进气管。该微电荷微动力污水处理设备，通过对空气过滤装置的设置，减少了空气中的杂质进入曝气室内，干扰曝气室内的反应，提高了曝气效果，通过对消毒装置的设置，能够对静置室内处理后的污水进行杀菌，从而减少了排放后的污水中的毒素，有效的保护了环境，同时也提高了人们的工作效率。
权利要求书

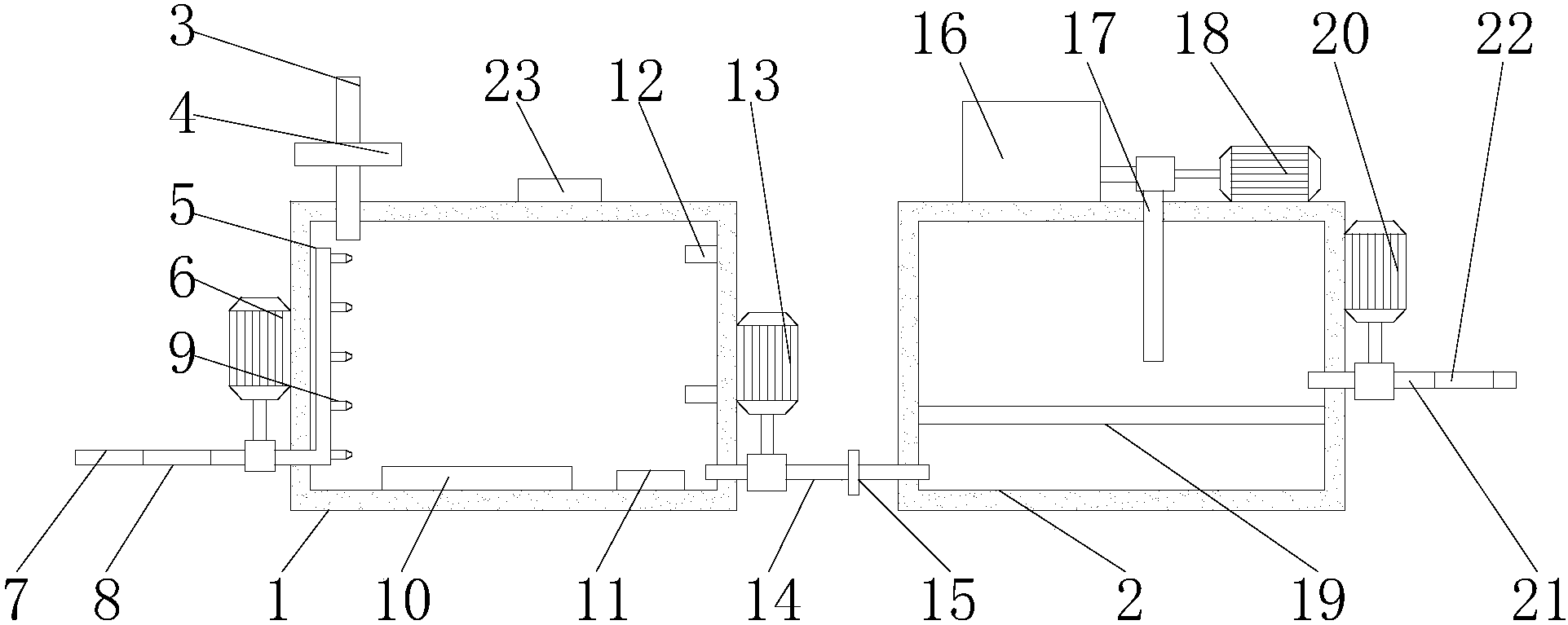

1.一种微电荷微动力污水处理设备，包括曝气室(1)和静置室(2)，其特征在于：所述曝气室(1)的顶部连通有进水管(3)，所述进水管(3)上设有第一电子阀门(4)，所述曝气室(1)的内壁一侧设有送气管(5)，且送气管(5)的一端贯穿曝气室(1)并延伸至曝气室(1)的外部，所述曝气室(1)的一侧设有气泵(6)，所述气泵(6)的输出端与送气管(5)连通，所述气泵(6)的输入端连通有进气管(7)，且进气管(7)内设有空气过滤装置(8)，所述送气管(7)的一侧设有喷头(9)，所述曝气室(1)的内壁底部从左到右依次设有加热装置(10)和温度计(11)，所述曝气室(1)的另一侧内壁上设有通电板(12)，所述曝气室(1)的另一侧设有第一水泵(13)，所述第一水泵(13)的输入端设有管道，且管道与曝气室(1)连通，所述第一水泵(13)的输出端连通有连接管(14)，且连接管(14)与静置室(2)连通，所述连接管(14)上设有第二电子阀门(15)，所述静置室(2)的顶部从左到右依次设有消毒箱(16)、消毒管(17)和第二水泵(18)，所述消毒管(17)的一端贯穿静置室(2)并延伸至静置室(2)的内部，所述消毒管(17)与第二水泵(18)的输出端连通，所述第二水泵(18)的输入端通过水管与消毒箱(16)连通，所述静置室(2)内设有半透膜隔板(19)，所述静置室(2)的一侧设有第三水泵(20)，所述第三水泵(20)的输入端通过出水管道连通静置室(2)，所第三水泵(20)的输出端连通有出水管(21)，所述出水管(21)内设有过滤装置(22)，所述曝气室(1)的顶部设有控制器(23)，所述控制器(23)与气泵(6)、通电板(12)、加热装置(10)、第一水泵(13)、第二水泵(18)、第三水泵(20)、第一电子阀门(4)和第二电子阀门(15)电性连接。
2.根据权利要求1所述的一种微电荷微动力污水处理设备，其特征在于：所述空气过滤装置(8)包括过滤网层(81)、过滤棉层(82)和过滤板层(83)，且过滤网层(81)、过滤棉层(82)和过滤板层(83)均匀分布在空气过滤装置(8)的内部。
3.根据权利要求1所述的一种微电荷微动力污水处理设备，其特征在于：所述过滤装置(22)包括生化棉层(221)、海绵层(222)和活性炭层(223)，且生化棉层(221)、海绵层(222)和活性炭层(223)均匀分布在过滤装置(22)的内部。
4.根据权利要求1所述的一种微电荷微动力污水处理设备，其特征在于：所述加热装置(10)内部包括导热盘(101)和电热板(102)，且加热板(102)位于导热盘(101)的内部。
5.根据权利要求1所述的一种微电荷微动力污水处理设备，其特征在于：所述喷头(9)的数量至少为五个，且喷头(9)等距离的分布在送气管(5)的一侧。
说明书
一种微电荷微动力污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种微电荷微动力污水处理设备。
背景技术
在有机废水处理，普遍采用活性污泥法进行处理，活性污泥的微生物的作用下将污水中的淀粉、纤维、碳水化合物等有机物、悬浮污染物和可溶性有机物水解为有机酸，对于大分子有机物则分解为小分子有机物，不溶性的有机物转化成可溶性有机物，当这些有机物经水解后进一步在反应器里进行氧化分解，实现污水无害化处理，然而传统的污水处理在进行曝气室时需要消耗的时间过长，严重影响工作人员对污水处理的速率。
实用新型内容
本实用新型的目的在于提供一种微电荷微动力污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种微电荷微动力污水处理设备，包括曝气室和静置室，所述曝气室的顶部连通有进水管，所述进水管上设有第一电子阀门，所述曝气室的内壁一侧设有送气管，且送气管的一端贯穿曝气室并延伸至曝气室的外部，所述曝气室的一侧设有气泵，所述气泵的输出端与送气管连通，所述气泵的输入端连通有进气管，且进气管内设有空气过滤装置，所述送气管的一侧设有喷头，所述曝气室的内壁底部从左到右依次设有加热装置和温度计，所述曝气室的另一侧内壁上设有通电板，所述曝气室的另一侧设有第一水泵，所述第一水泵的输入端设有管道，且管道与曝气室连通，所述第一水泵的输出端连通有连接管，且连接管与静置室连通，所述连接管上设有第二电子阀门，所述静置室的顶部从左到右依次设有消毒箱、消毒管和第二水泵，所述消毒管的一端贯穿静置室并延伸至静置室的内部，所述消毒管与第二水泵的输出端连通，所述第二水泵的输入端通过水管与消毒箱连通，所述静置室内设有半透膜隔板，所述静置室的一侧设有第三水泵，所述第三水泵的输入端通过出水管道连通静置室，所第三水泵的输出端连通有出水管，所述出水管内设有过滤装置，所述曝气室的顶部设有控制器，所述控制器与气泵、通电板、加热装置、第一水泵、第二水泵、第三水泵、第一电子阀门和第二电子阀门电性连接。
优选的，所述空气过滤装置包括过滤网层、过滤棉层和过滤板层，且过滤网层、过滤棉层和过滤板层均匀分布在空气过滤装置的内部。
优选的，所述过滤装置包括生化棉层、海绵层和活性炭层，且生化棉层、海绵层和活性炭层均匀分布在过滤装置的内部。
优选的，所述加热装置内部包括导热盘和电热板，且加热板位于导热盘的内部。
优选的，所述喷头的数量至少为五个，且喷头等距离的分布在送气管的一侧。
与现有技术相比，本实用新型的有益效果是：该微电荷微动力污水处理设备，通过对通电板和加热装置的设置，加快曝气室内的微生物活动和化学反应，从而减少了对污水的曝气时间，通过对喷头的设置，使曝气室内的氧气均匀的分布，增强微生物的生活环境，提高了微生物对污水的分解速度，从而降低了曝气时间，通过对空气过滤装置的设置，减少了空气中的杂质进入曝气室内，干扰曝气室内的反应，提高了曝气效果，通过对消毒装置的设置，能够对静置室内处理后的污水进行杀菌，从而减少了排放后的污水中的毒素，有效的保护了环境，同时也提高了人们的工作效率。
