申请日2016.05.17
公开(公告)日2016.12.07
IPC分类号F04D13/08; F04D29/70; F04D29/10; F04D29/12; F04D29/58
摘要
本实用新型涉及水泵的技术领域，它涉及一种铸铁三相污水污物潜水电泵，包括依次连接的上筒体、机筒及下筒体，下筒体上连接有滤网，上筒体与机筒之间设有上轴承座，下筒体和滤网之间设有底座，机筒内设有电机，电机的传动轴伸入下筒体内且连接有叶轮，传动轴的输出端贯穿底座连接有定位螺帽，其特征是：所述机筒和下筒体的外壁之间构成有密封腔室，下筒体的内壁和底座之间构成有活动腔室，下筒体的外壁上设有上基座，下筒体的内壁上设有下基座，上基座和下基座连通，上基座和机筒之间设有第一密封组件，下基座和叶轮之间设有第二密封组件，机筒内设有与第一密封组件适配的限位基座，本实用新型结构合理简单、密封性能强。
权利要求书
1.一种铸铁三相污水污物潜水电泵，包括依次连接的上筒体、机筒及下筒体，下筒体上连接有滤网，上筒体与机筒之间设有上轴承座，下筒体和滤网之间设有底座，机筒内设有电机，电机的传动轴伸入下筒体内且连接有叶轮，传动轴的输出端贯穿底座连接有定位螺帽，其特征是：所述机筒和下筒体的外壁之间构成有密封腔室，下筒体的内壁和底座之间构成有活动腔室，机筒上设有出水口，出水口上设有出水接头，活动腔室和出水口导通，叶轮置于活动腔室内，下筒体的外壁上设有上基座，下筒体的内壁上设有下基座，上基座和下基座连通，上基座和机筒之间设有第一密封组件，下基座和叶轮之间设有第二密封组件，机筒内设有与第一密封组件适配的限位基座。
2.根据权利要求1所述的一种铸铁三相污水污物潜水电泵，其特征是：所述第一密封组件包括置于上基座上的下定位件及置于限位基座上的上定位件，上定位件与下定位件之间通过第一压紧件连接，上定位件和下定位件的结构相同，上定位件和第一压紧件的内壁上构成有散热槽，下定位件包括第一封水座及置于第一封水座内的第一封水圈，第一压紧件的输入端和输出端分别压于上定位件和下定位件的第一封水圈上。
3.根据权利要求2所述的一种铸铁三相污水污物潜水电泵，其特征是：所述第一压紧件的外壁上开设有若干环形凹槽，第一压紧件的外壁上还套设有第一弹簧圈。
4.根据权利要求2所述的一种铸铁三相污水污物潜水电泵，其特征是：所述第二密封组件包括置于下基座内的第二封水座，第二封水座内设有第二封水圈，第二封水圈和叶轮之间设有第二压紧件，第二压紧件的外壁上设有第二弹簧圈。
5.根据权利要求4所述的一种铸铁三相污水污物潜水电泵，其特征是：所述第一封水圈和第二封水圈的结构相同，第一封水圈包括相互连接的内压圈及外紧圈，内压圈置于第一封水座内，外紧圈伸出第一封水座外。
说明书
一种铸铁三相污水污物潜水电泵
技术领域
本实用新型涉及水泵的技术领域,更具体地说，它涉及一种铸铁三相污水污物潜水电泵。
背景技术
污水污物潜水电泵主要用于输送城市污水，是污水处理行业中的关键设备。近年来，我国非常重视污水处理事业，全国各地都在兴建污水处理工程。污水污物潜水电泵是污水处理工程中的重要设备，而且这种泵的使用范围目前正在迅速扩大，广泛应用于工业、视频、医院、饭店等行业，主要用来输送含有大量固体颗粒物如淤泥、灰渣等，以及含有大量纤维状固体物质如各种纺织废物、蔬菜视频废弃物等生活污水。
目前的污水污物潜水电泵包括上筒体、机筒及下筒体，下筒体上连接有滤网，上筒体与机筒之间设有上轴承座，下筒体和滤网之间设有底座，机筒内设有电机，电机的传动轴伸入下筒体内且连接有叶轮，传动轴的输出端贯穿底座连接有定位螺帽。当电泵在使用过程时，污水会渗入至机筒内烧坏电机，大大降低了其使用寿命。
实用新型内容
针对现有技术存在的不足，本实用新型的目的在于提供一种结构合理简单、密封性能强的铸铁三相污水污物潜水电泵。
为实现上述目的，本实用新型提供了如下技术方案：

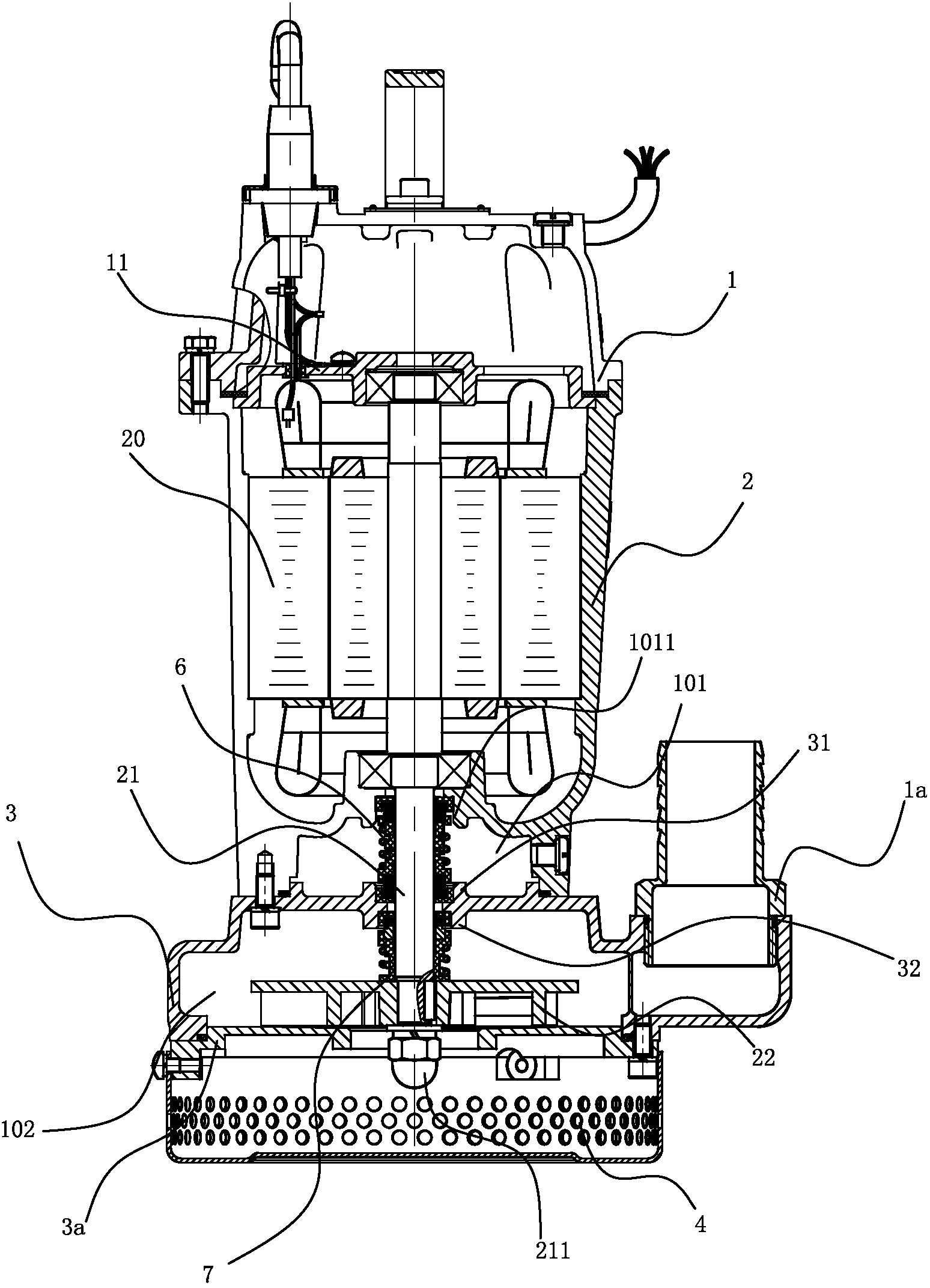

一种铸铁三相污水污物潜水电泵，包括依次连接的上筒体、机筒及下筒体，下筒体上连接有滤网，上筒体与机筒之间设有上轴承座，下筒体和滤网之间设有底座，机筒内设有电机，电机的传动轴伸入下筒体内且连接有叶轮，传动轴的输出端贯穿底座连接有定位螺帽，机筒和下筒体的外壁之间构成有密封腔室，下筒体的内壁和底座之间构成有活动腔室，机筒上设有出水口，出水口上设有出水接头，活动腔室和出水口导通，叶轮置于活动腔室内，下筒体的外壁上设有上基座，下筒体的内壁上设有下基座，上基座和下基座连通，上基座和机筒之间设有第一密封组件，下基座和叶轮之间设有第二密封组件，机筒内设有与第一密封组件适配的限位基座。
通过采用上述技术方案，电机的传动轴穿过第一密封组件和第二密封组件，通过第一密封组件和第二密封组件防止水渗入机筒内烧坏电机。通过密封腔室进一步提高了机筒的密封性能。当水从第二密封组件渗入时，该水会被限制在密封腔室内。
本实用新型进一步设置为：所述第一密封组件包括置于上基座上的下定位件及置于限位基座上的上定位件，上定位件与下定位件之间通过第一压紧件连接，上定位件和下定位件的结构相同，上定位件和第一压紧件的内壁上构成有散热槽，下定位件包括第一封水座及置于第一封水座内的第一封水圈，第一压紧件的输入端和输出端分别压于上定位件和下定位件的第一封水圈上。
通过采用上述技术方案，通过上基座和限位基座实现对第一密封组件的安装，保证了第一密封组件安装的稳定性。通过设置第一压紧件压于第一封水圈上，保证了第一封水圈和第一封水座的安装稳定，进而提高了上定位件和下定位件起到的密封性能。
上定位件和第一压紧件的内壁上构成的散热槽具备散热降温的效果，在传动轴转动时产生的热量会从散热槽散却，而且散热槽的设置减少了第一密封组件和传动轴的接触面积，减低摩擦系数，也降低了传动轴转动时热量的产生。
本实用新型进一步设置为：所述第一压紧件的外壁上开设有若干环形凹槽，第一压紧件的外壁上还套设有第一弹簧圈。
通过采用上述技术方案，为了进一步提高第一压紧件对上定位件和下定位件的压紧效果，故在第一压紧件上设置第一弹簧圈，该第一弹簧圈使得第一压紧件具备良好的缓冲减震的效果。在第一压紧件受上定位件和下定位件的反作用力时，通过第一弹簧圈进行缓冲减压，降低上定位件或下定位件对彼此造成的影响。
本实用新型进一步设置为：所述第二密封组件包括置于下基座内的第二封水座，第二封水座内设有第二封水圈，第二封水圈和叶轮之间设有第二压紧件，第二压紧件的外壁上设有第二弹簧圈。
通过采用上述技术方案，第二封水座用于密封安装第二封水圈，再通过第二压紧件支撑压紧第二封水圈，保证第二封水圈的安装稳定，使得第二封水圈能够杜绝水渗入。为了降低叶轮转动对第二封水圈造成的影响，故在第二压紧件上设第二弹簧圈，通过第二弹簧圈有效的降低叶轮转动产生的振动力。
本实用新型进一步设置为：所述第一封水圈和第二封水圈的结构相同，第一封水圈包括相互连接的内压圈及外紧圈，内压圈置于第一封水座内，外紧圈伸出第一封水座外。
通过采用上述技术方案，外紧圈起到第一层密封挡水的作用，内压圈起到第二层密封挡水的作用，第一封水座起到第三层密封挡水的作用，进而大大提高了第一密封组件和第二密封组件起到的密封挡水的作用。
