申请日2016.07.20
公开(公告)日2016.12.07
IPC分类号C02F11/12; C02F103/30
摘要
本实用新型涉及一种纺织污泥处理系统，它包括污泥输送机构、与所述污泥输送机构相连接且设置于其下游的固液分离机构、与所述固液分离机构相连通的缓冲箱、与所述缓冲箱上部相连通的精馏机构以及与所述缓冲箱下部相连通的水箱。通过采用相配合的污泥输送机构、固液分离机构、缓冲箱和精馏机构等，能够将污泥中的油水从中分离出来，最终实现污泥的干化而还田，同时油水分离后各自进行收集，而实现废物利用。
权利要求书

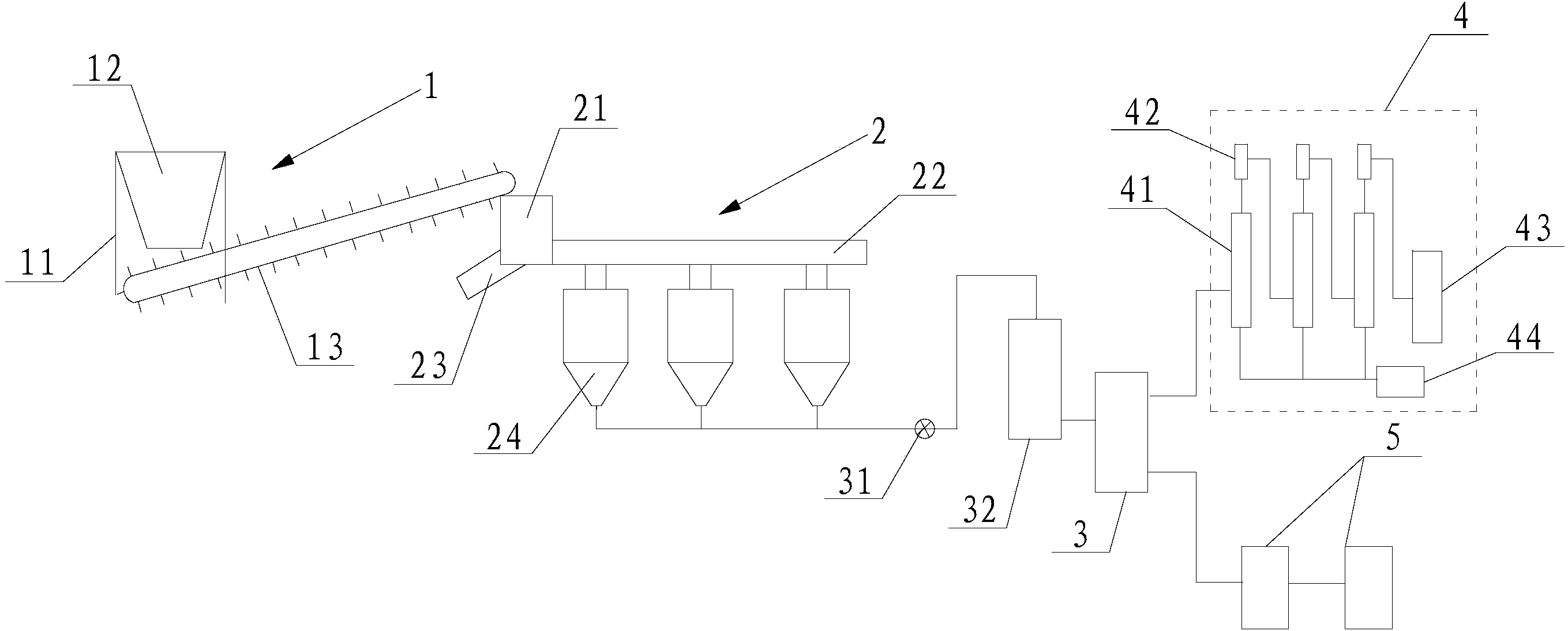

1.一种纺织污泥处理系统，其特征在于：它包括污泥输送机构(1)、与所述污泥输送机构(1)相连接且设置于其下游的固液分离机构(2)、与所述固液分离机构(2)相连通的缓冲箱(3)、与所述缓冲箱(3)上部相连通的精馏机构(4)以及与所述缓冲箱(3)下部相连通的水箱(5)。
2.根据权利要求1所述的纺织污泥处理系统，其特征在于：所述污泥输送机构(1)包括设置于地面上的支撑架(11)、安装在所述支撑架(11)上的料斗(12)以及一端设置于所述料斗(12)下方且另一端与所述固液分离机构(2)相连接的循环传送带(13)。
3.根据权利要求1所述的纺织污泥处理系统，其特征在于：所述固液分离机构(2)包括承接料箱(21)、与所述承接料箱(21)相连通的输料箱(22)、与所述承接料箱(21)相连通的溢料管(23)以及与所述输料箱(22)相连通且并联设置的多个分离罐(24)，所述缓冲箱(3)与所述分离罐(24)的底部相连通。
4.根据权利要求3所述的纺织污泥处理系统，其特征在于：所述缓冲箱(3)与所述分离罐(24)之间安装有泵(31)，所述泵(31)与所述缓冲箱(3)之间连接有高于所述缓冲箱(3)的集液箱(32)。
5.根据权利要求1所述的纺织污泥处理系统，其特征在于：所述精馏机构(4)包括交替连接的多组蒸馏塔(41)和冷凝罐(42)、与所述蒸馏塔(41)相连通的高沸点馏分收集罐(44)以及与所述冷凝罐(42)相连通的低沸点馏分收集罐(43)。
说明书
一种纺织污泥处理系统
技术领域
本实用新型涉及一种污泥处理系统，具体涉及一种纺织污泥处理系统。
背景技术
喷水织机是纺织业中常用的一种专用设备，在作业过程中需要有一定的清洁水进行喷射带动，每台织机日用水量一般在1.5-2吨之间，所产生的废水中主要含有油脂、胶状物、悬浮物、化学浆液、色度、微生物及有机物等，其废水的浓度约为COD500mg/l，pH约为6.5，SS为420mg/L左右，而且可生化性较差，属难处理的工业废水之一，这些废水在经过处理后会产生一定量的污泥。
随着污水处理规模的扩大及标准的提高，污泥产生量不断增加，加之过往积累下来的污泥，中国污泥处理处置成为污水处理领域一个重大问题。从污水处理厂产生的污泥含液率(含水和油的比率)很高，一般>80%，而且含有诸如化学浆液、油脂等有机物。因此需要对这些污泥进行无害化处理，最终达到还田的效果，这就需要研发新的纺织污泥处理系统。
发明内容
本实用新型目的是为了克服现有技术的不足而提供一种纺织污泥处理系统。
为达到上述目的，本实用新型采用的技术方案是：一种纺织污泥处理系统，它包括污泥输送机构、与所述污泥输送机构相连接且设置于其下游的固液分离机构、与所述固液分离机构相连通的缓冲箱、与所述缓冲箱上部相连通的精馏机构以及与所述缓冲箱下部相连通的水箱。
优化地，所述污泥输送机构包括设置于地面上的支撑架、安装在所述支撑架上的料斗以及一端设置于所述料斗下方且另一端与所述固液分离机构相连接的循环传送带。
优化地，所述固液分离机构包括承接料箱、与所述承接料箱相连通的输料箱、与所述承接料箱相连通的溢料管以及与所述输料箱相连通且并联设置的多个分离罐，所述缓冲箱与所述分离罐的底部相连通。
进一步地，所述缓冲箱与所述分离罐之间安装有泵，所述泵与所述缓冲箱之间连接有高于所述缓冲箱的集液箱。
优化地，所述精馏机构包括交替连接的多组蒸馏塔和冷凝罐、与所述蒸馏塔相连通的高沸点馏分收集罐以及与所述冷凝罐相连通的低沸点馏分收集罐。
由于上述技术方案运用，本实用新型与现有技术相比具有下列优点：本实用新型纺织污泥处理系统，通过采用相配合的污泥输送机构、固液分离机构、缓冲箱和精馏机构等，能够将污泥中的油水从中分离出来，最终实现污泥的干化而还田，同时油水分离后各自进行收集，而实现废物利用。
